Gérer et configurer un bloc IP /29
Objectif
Un bloc IP vous permet d'associer des équipements de votre réseau interne à une adresse IP publique. Celui-ci comprend huit adresses IP au total (soit une /29) dont cinq que vous pourrez associer à vos machines et services.
Apprenez à gérer un bloc IP /29 et à le configurer sur votre box OVHcloud.
Prérequis
- Disposer d'un accès Internet xDSL ou FTTH OVHcloud.
- Avoir la possibilité de se connecter à l'interface de votre box OVHcloud.
- Disposer d'une box OVHcloud compatible avec la configuration d'un bloc IP.
La configuration d'un bloc IP n'est pas possible sur le modèle de box suivant : Technicolor TG799vac.
Si vous le possédez, vous pouvez utiliser votre propre routeur en adaptant les éléments de la documentation à votre situation.
Accès à l'espace client OVHcloud
- Lien direct : Accès Internet
- Pour accéder à vos services :
Télécom>Offres Internet> Sélectionnez votre accès
En pratique
Étape 1 : retrouver les IP associées à votre accès

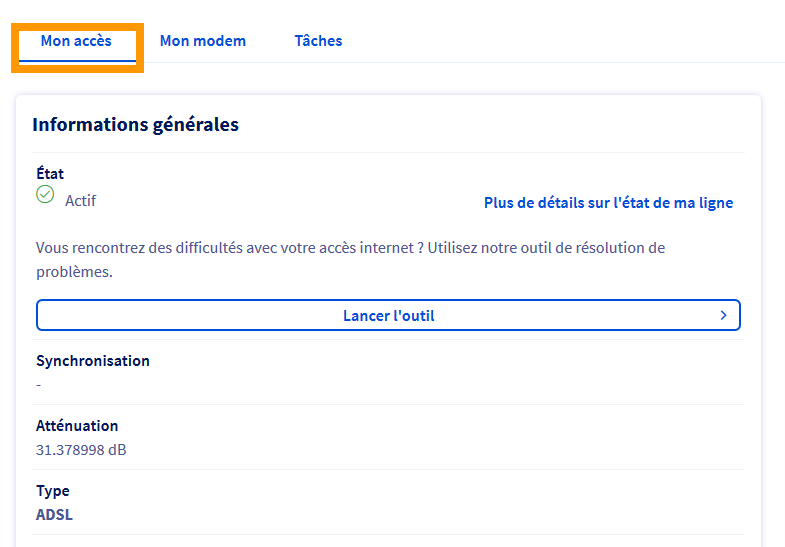

Depuis votre espace client OVHcloud, cliquez sur votre accès à Internet FTTH ou xDSL dans le cadre Accès Internet à droite, puis positionnez-vous sur l'onglet Mon accès.

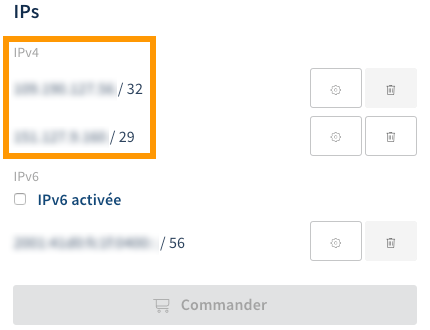

Sur la page, dans le cadre « Caractéristiques », reportez-vous aux éléments de la partie IPs. Vous retrouverez dans cette dernière les adresses IP associées à votre accès à Internet. Concernant les adresses IPv4, deux lignes peuvent apparaître :
- l'adresse IP initiale de votre accès à Internet suivie du masque /32 ;
- une adresse IP associée à un bloc /29.
Si vous ne possédez pas de bloc IP /29, vous pouvez en commander un en cliquant sur le bouton Commander puis en suivant les étapes.
Collectez à présent les adresses IP qui serviront lors des étapes suivantes. Pour cela :
- récupérez l'adresse initiale de votre accès à Internet : elle apparaît à côté du masque /32 ;
- récupérez les huit adresses IP (dont cinq associables à vos équipements) : aidez-vous du tableau ci-dessous pour les retrouver.
Vous devez à présent avoir récupéré l'adresse IP initiale (mentionnée à côté du masque /32) et vos huit adresses du bloc /29.
Étape 2 : désactiver la prise en main à distance de la box
Si vous possédez une box Technicolor ou Thomson (excepté le modèle Technicolor TG799vac) et souhaitez utiliser les API d'OVHcloud (utilisateurs experts) pour configurer le bloc IP : poursuivez directement vers l'étape 3.1 « Configuration sur une box Technicolor ou Thomson ».

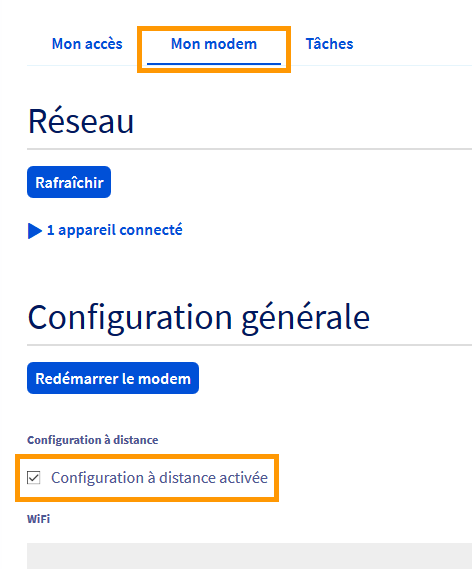

Afin que la configuration du bloc IP puisse s'effectuer en local sur votre box OVHcloud, il est impératif de désactiver la prise en main à distance de celle-ci. Pour cela, toujours depuis votre espace client OVHcloud sur l'accès à Internet concerné, positionnez-vous sur l'onglet Mon modem.
Sur la page, dans la partie « Configuration générale », assurez-vous de décocher la case à côté de Configuration à distance activée et confirmez le changement en cliquant sur Ok. Patientez alors le temps de la désactivation.
Étape 3 : configurer le bloc IP sur votre box
Maintenant que vous êtes en possession de votre bloc IP, vous pouvez le configurer dans votre box OVHcloud. Poursuivez selon le modèle que vous possédez.
Pour rappel, la configuration d'un bloc IP n'est pas possible sur le modèle de box suivant : Technicolor TG799vac.
Si vous le possédez, vous pouvez utiliser votre propre routeur en adaptant les éléments de la documentation à votre situation.
3.1 Configuration sur une box Technicolor ou Thomson excepté pour le modèle Technicolor TG799vac
La configuration d'un bloc IP sur une box Technicolor ou Thomson est possible de deux manières :
Cette méthode s'adresse aux utilisateurs experts uniquement. Nous ne serons pas en mesure de vous fournir une assistance.
Rendez-vous sur les API OVHcloud puis connectez-vous avec votre identifiant client OVHcloud. Dès lors, utilisez les deux API ci-dessous afin de configurer le bloc IP /29.
Permet de récupérer l'état d'activation du bloc IP /29.
Permet d'activer ou de désactiver la configuration du bloc IP /29 sur votre box OVHcloud Technicolor ou Thomson compatible.
Une fois configurée, poursuivez vers l'étape 4 « Configurer les adresses IP sur vos équipements ».
3.2 Configuration sur une box Zyxel
La configuration d'un bloc IP /29 sur une box Zyxel s'effectue dans l'interface de cette dernière, depuis un navigateur web. Connectez-vous en accédant à l'adresse 192.168.1.1.
S'il s'agit de votre première connexion à l'interface de votre box Zyxel, vous serez invité à personnaliser le mot de passe administrateur. Réalisez cette manipulation en précisant un mot de passe complexe.

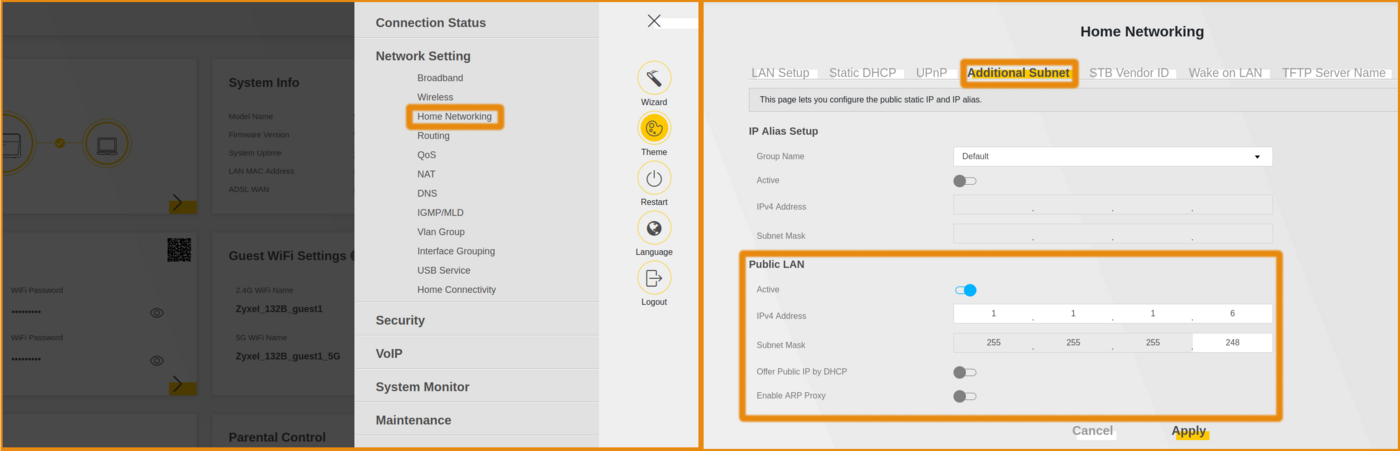

Une fois connecté à l'interface, plusieurs manipulations sont nécessaires. La première consiste à rendre le réseau local public. Pour cela, cliquez sur l'icône menu en haut à droite, puis sur Network Settings puis sur Home Networking. Dans la nouvelle fenêtre, positionnez-vous sur l'onglet Additional Subnet. Dans la partie « Public LAN », complétez les deux informations ci-dessous :
Cliquez ensuite sur le bouton Apply.

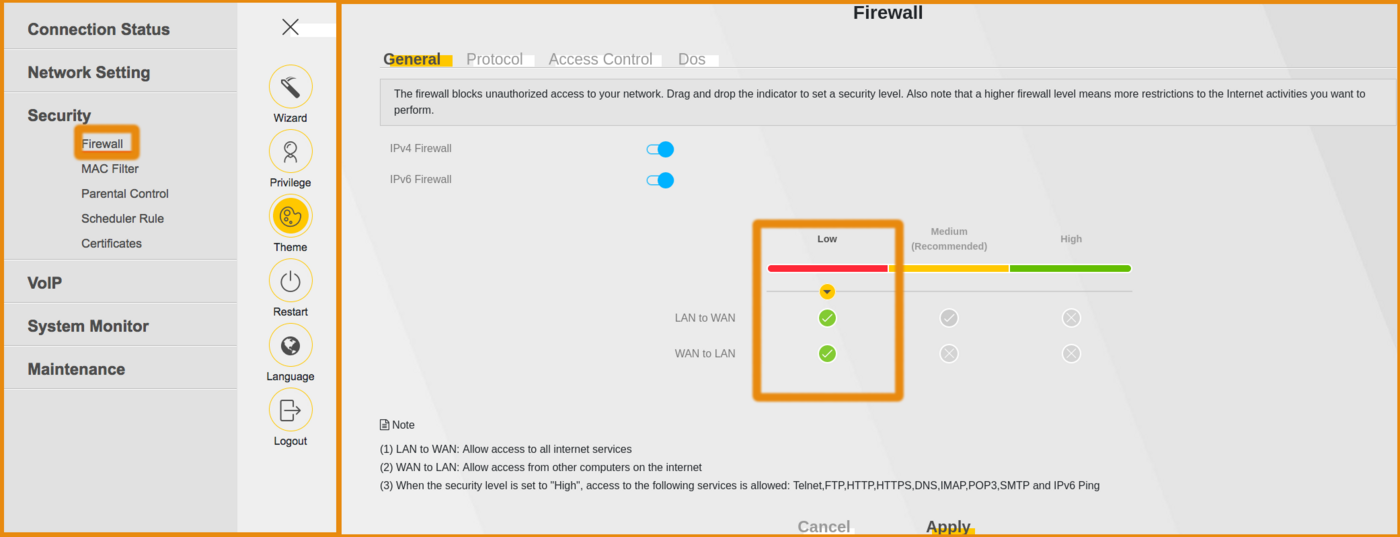

Cliquez à nouveau sur l'icône menu en haut à droite, puis sur Security et pour finir sur Firewall. Modifiez le niveau du pare-feu sur « Low », puis cliquez sur le bouton Apply.

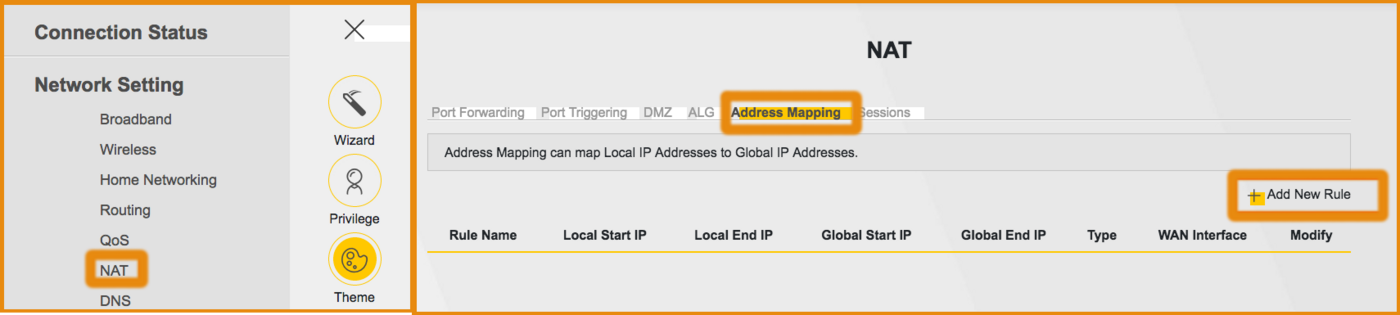

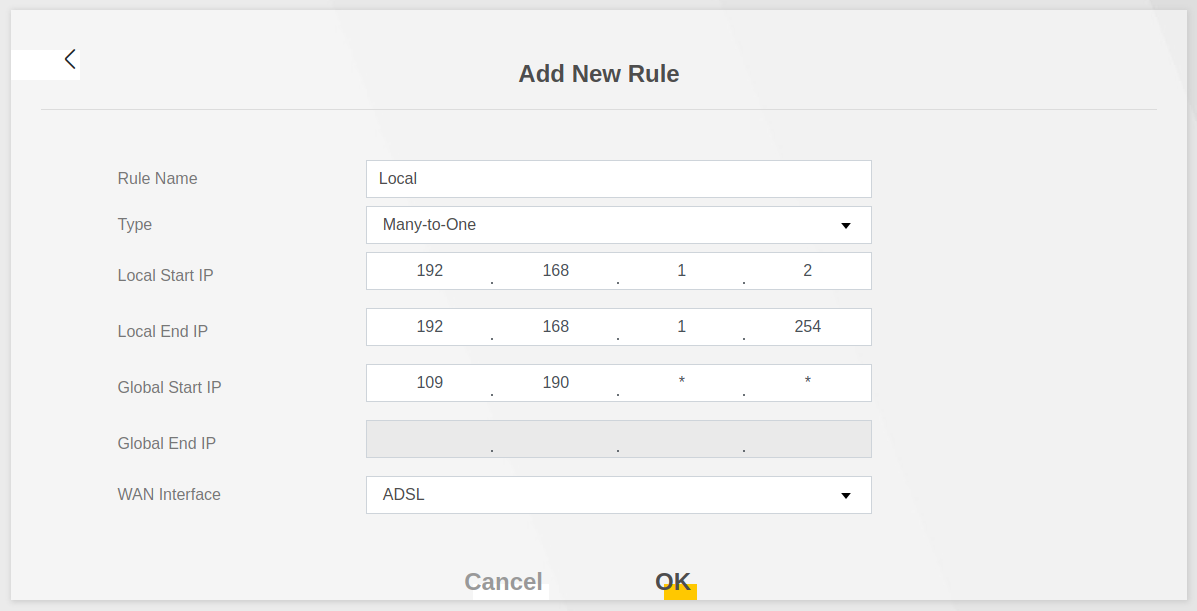

À présent, il est nécessaire de créer une règle afin d'autoriser les équipements connectés en local à accéder à Internet. Pour cela, retournez dans le menu Network Settings, puis sur NAT. Dans la nouvelle fenêtre, positionnez-vous sur l'onglet Address Mapping et cliquez sur le bouton Add New Rule.
Complétez les informations demandées en vous aidant du tableau ci-dessous :
Cliquez ensuite sur le bouton OK.

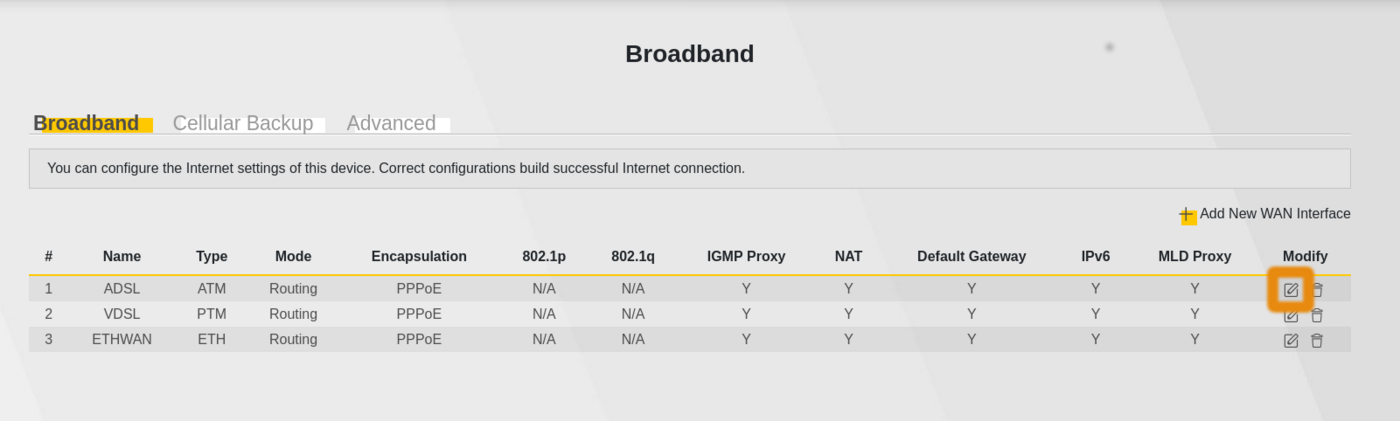

Toujours dans le menu Network Settings, sélectionnez le menu Broadband. Cliquez sur l'icône représentant une feuille et un crayon, à droite du nom de l'interface utilisée par votre modem. L'interface dépend de votre type de connexion :
- ADSL : Pour une connexion de type ADSL.
- VDSL : Pour une connexion de type VDSL.
- ETHWAN : Pour une connexion de type FTTH.

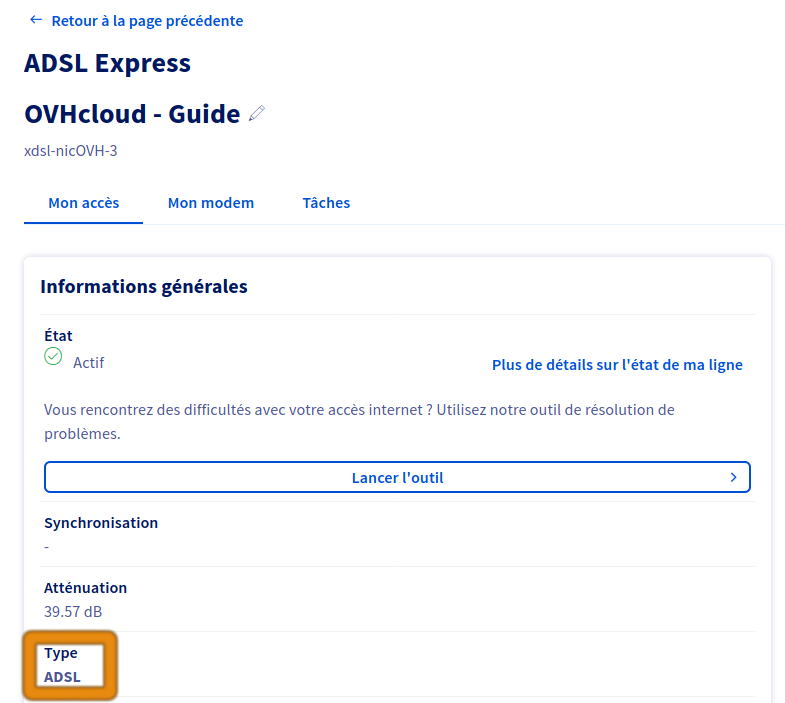

En cas de doute, le type de votre connexion est disponible sur l’espace client OVHcloud.

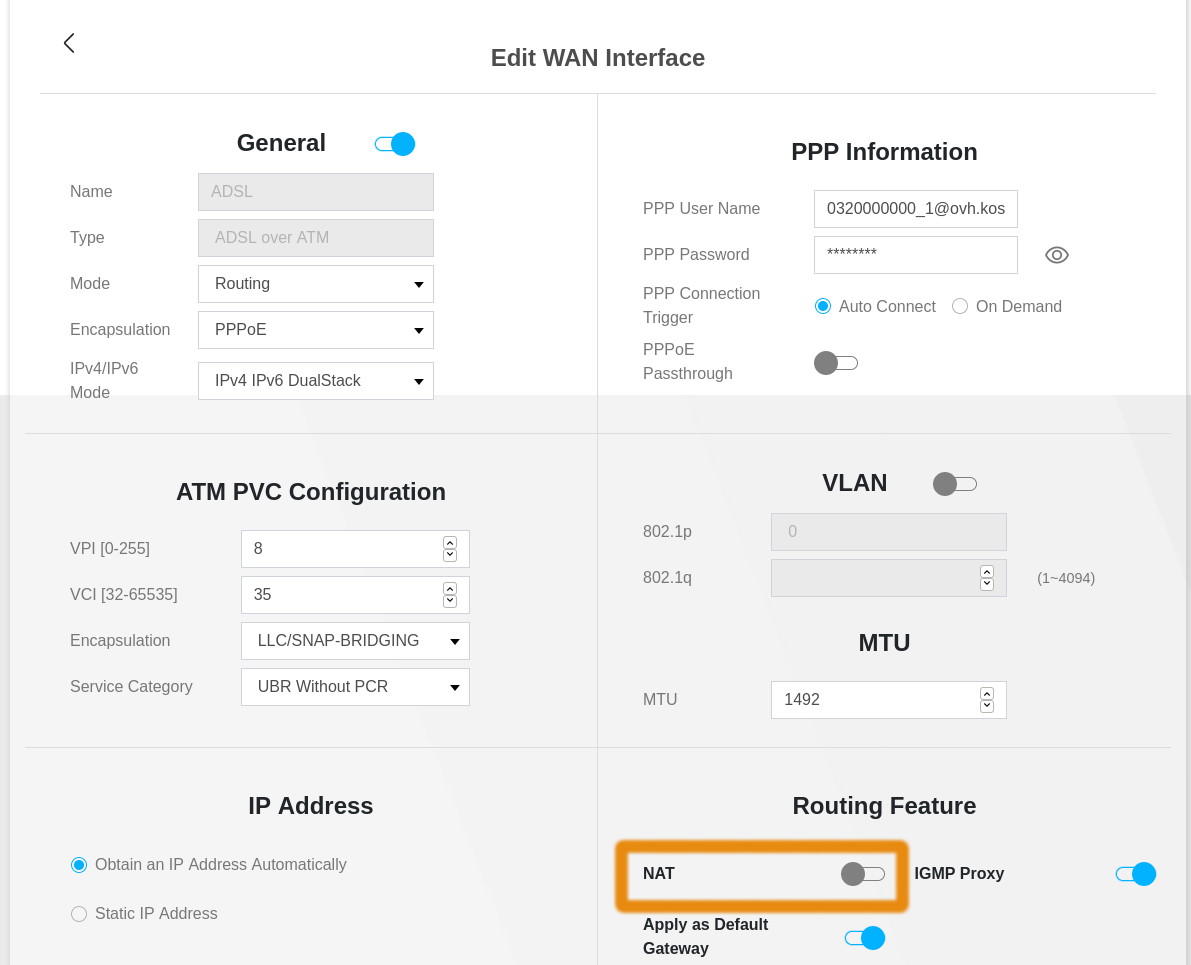

Dans la fenêtre qui apparaît, descendez jusqu'à la partie « Routing feature ». Désactivez le curseur à droite de NAT. Cliquez enfin sur le bouton Apply.
Étape 4 : configurer les adresses IP sur vos équipements
Votre bloc IP /29 étant à présent paramétré sur votre box OVHcloud, vous pouvez associer manuellement vos cinq adresses IP à vos équipements. À noter que le DHCP de votre box continue de fonctionner normalement, attribuant une adresse IP locale aux équipements reliés.
Pour réaliser une configuration sur l'un de vos équipements, vous aurez besoin des trois informations suivantes :
- l'une des cinq adresses IP associables de votre bloc /29 : vous les avez récupérées lors de l'étape 1 ;
- l'adresse de passerelle de votre bloc /29 : vous l'avez récupérée lors de l'étape 1 ;
- le masque de sous-réseau : vous l'avez configuré lors de l'étape précédente ; il doit correspondre à
255.255.255.248.

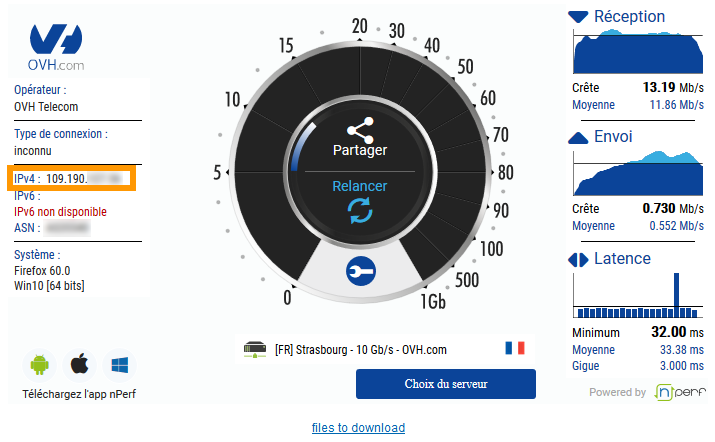

Une fois cette opération effectuée depuis un ordinateur, vous aurez la possibilité de tester l'attribution de nouvelles adresses IP en réalisant un test de débit depuis notre site http://ovh.net/. À la fin, celles-ci apparaîtront à côté de IPv4 à gauche.
Résiliation du bloc IP /29
Si vous souhaitez résilier votre bloc IP /29, suivez le cheminement décrit dans l'étape 1 puis cliquez sur l'icône corbeille à droite de votre bloc IP /29.
