Configurer l'agrégation de liens LACP sur votre serveur SLES 15

Objectif

L'agrégation de liens augmente la disponibilité de votre serveur et améliore l'efficacité de vos connexions réseau. En agrégeant vos interfaces réseau, vous rendez vos liens réseau redondants : si un lien tombe en panne, le trafic est automatiquement redirigé vers un autre lien disponible. La bande passante disponible est également augmentée grâce à l'agrégation. L'agrégation est basée sur la technologie IEEE 802.3ad, Link Aggregation Control Protocol (LACP).

Ce guide explique comment configurer l'agrégation de liens LACP dans SLES 15.

Prérequis

  • Un serveur dédié disposant de plusieurs interfaces réseau. Sur les gammes Scale et High Grade, les agrégations publique et privée sont activées par défaut. Sur les autres gammes, vous devez d'abord activer OLA pour agréger vos interfaces.

Accès à l’espace client OVHcloud

  • Lien direct :
  • Pour accéder à vos services : Bare Metal Cloud > Serveurs dédiés > Sélectionnez votre serveur

En pratique

Si vous configurez une agrégation entièrement privée (OLA), le serveur n'a plus de connectivité publique et vous ne pourrez pas y accéder en SSH. Dans tous les cas, votre connexion peut être interrompue pendant la configuration de l'agrégat : nous vous recommandons donc d'utiliser la console IPMI/KVM pour accéder au serveur.

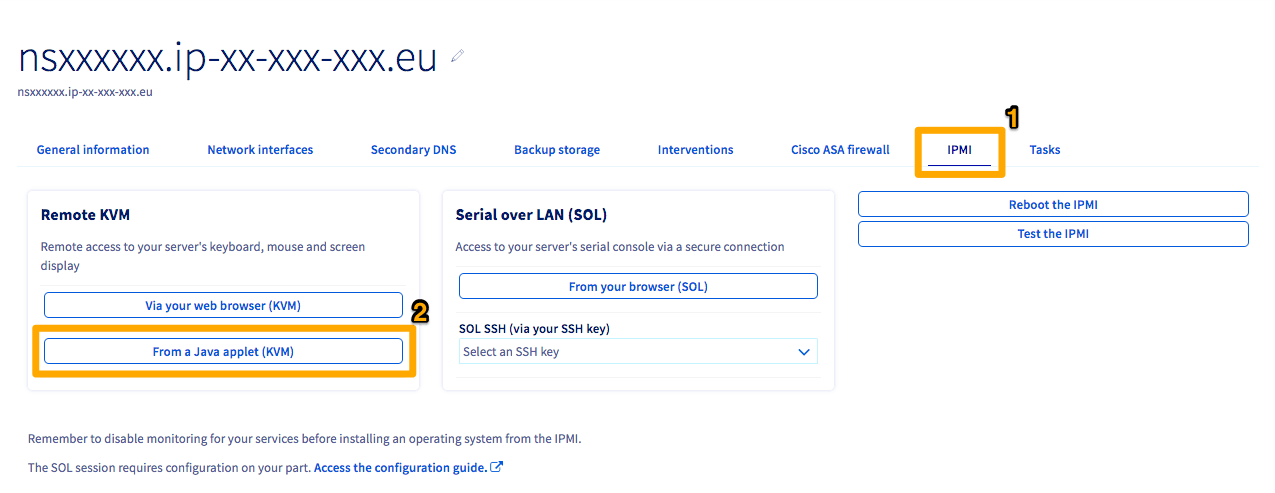

Cliquez ensuite sur l'onglet IPMI (1) puis sur le bouton Depuis un applet Java (KVM) (2).

remote kvm

Un logiciel JNLP sera téléchargé. Lancez le logiciel pour accéder à l’IPMI. Connectez-vous en utilisant les informations d’identification associées au serveur.

Par défaut, en utilisant un modèle OVHcloud, les NIC seront nommés eth0 et eth1. Si vous n’utilisez pas un modèle OVHcloud, vous pouvez retrouver les noms de vos interfaces en utilisant la commande suivante :

ip a
Info

Cette commande retournera plusieurs « interfaces ». Si vous avez du mal à identifier vos NIC physiques, la première interface aura toujours l’adresse IP publique du serveur assignée par défaut.

Récupération des adresses MAC

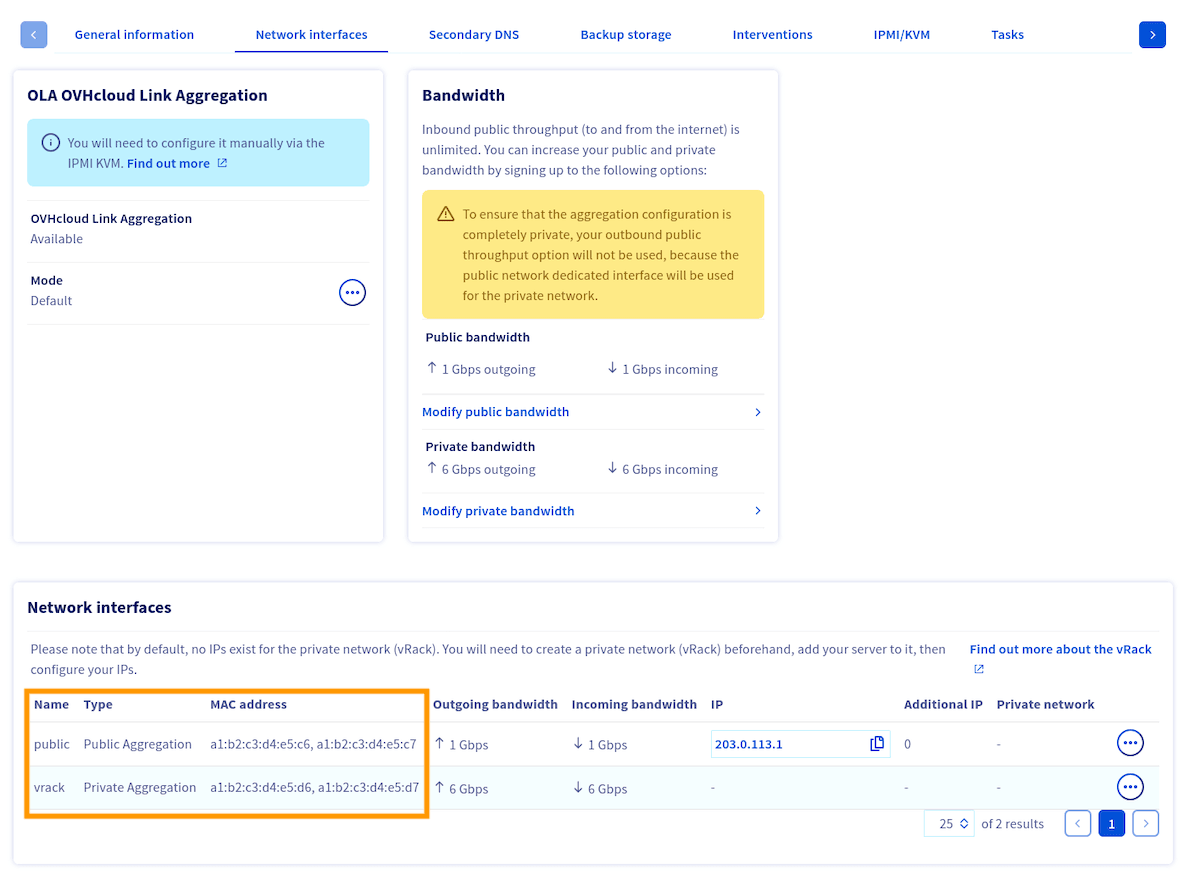

Cliquez sur l'onglet Interfaces réseau et prenez note des adresses MAC de chaque interface (publique/privée) qui s'affichent en bas du menu.

Espace client OVHcloud
Info

L’adresse MAC de l’interface publique principale correspond à la valeur aggregationFallback de l’interface public, que vous pouvez récupérer avec la route d’API ci-dessous :

GET/dedicated/server/{serviceName}/networking
Info

Vous pouvez utiliser n’importe quelle adresse IP et de sous-réseau privé souhaitées. Si votre serveur possède plus que 2 interfaces réseau, vous pouvez les ajouter dans la configuration en incrémentant le numéro du paramètre BONDING_SLAVE_, par exemple BONDING_SLAVE_2='eth2'.

Maintenant que vous savez quelles adresses MAC sont associées à chaque type (public/privé) d'interface, vous devez récupérer les noms des interfaces.

Récupération des noms d'interfaces

Warning

Les adresses IP seront différentes pour chaque serveur.

Pour récupérer les noms des interfaces, lancez la commande suivante :

ip a
Info

L’adresse matérielle (adresse MAC) du NIC peut être retrouvée à l’aide de la commande ip a utilisée précédemment. Ce sera le numéro à côté de link/ether du résultat affiché.

Voici un exemple de sortie :

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host noprefixroute
       valid_lft forever preferred_lft forever
2: ens22f0np0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether a1:b2:c3:d4:e5:c6 brd ff:ff:ff:ff:ff:ff
    inet 203.0.113.1/32 metric 100 scope global dynamic ens22f0np0
       valid_lft 71613sec preferred_lft 71613sec
    inet6 2001:db8:1:1b00:203:0:112:0/56 scope global
       valid_lft forever preferred_lft forever
    inet6 fe80::a6b2:c3ff:fed4:e5c6/64 scope link
       valid_lft forever preferred_lft forever
3: ens22f1np1: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000
    link/ether a1:b2:c3:d4:e5:c7 brd ff:ff:ff:ff:ff:ff
4: ens33f0np0: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000
    link/ether a1:b2:c3:d4:e5:d6 brd ff:ff:ff:ff:ff:ff
5: ens33f1np1: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000
    link/ether a1:b2:c3:d4:e5:d7 brd ff:ff:ff:ff:ff:ff

Une fois que vous avez déterminé les noms de vos interfaces, vous pouvez configurer l'agrégation d'interfaces dans le système d'exploitation.

Configuration de l'agrégation d'interfaces

Sélectionnez l'onglet ci-dessous correspondant à la configuration de votre serveur :

  • Deux interfaces : serveurs Advance avec deux cartes réseau physiques.
  • Quatre interfaces (par défaut) : les serveurs Scale et High Grade sont livrés avec des agrégats public et privé déjà configurés. Aucune action n'est requise dans l'espace client OVHcloud.
  • Quatre interfaces (entièrement privé / OLA) : toutes les interfaces sont regroupées en un seul agrégat privé (vRack). Cela nécessite l'activation d'OLA dans l'espace client OVHcloud.
Deux interfaces
Quatre interfaces (par défaut)
Quatre interfaces (entièrement privé / OLA)

Créez le fichier de configuration de l'agrégat /etc/sysconfig/network/ifcfg-bond0 :

IP fixe

STARTMODE='onboot'
BOOTPROTO='static'
IPADDR='203.0.113.1/32'
BONDING_MASTER='yes'
BONDING_SLAVE_0='ens22f0np0'
BONDING_SLAVE_1='ens22f1np1'
BONDING_MODULE_OPTS='mode=802.3ad xmit_hash_policy=layer3+4 lacp_rate=fast'

Configurez ensuite chaque interface physique. Éditez /etc/sysconfig/network/ifcfg-ens22f0np0 :

BOOTPROTO='none'
STARTMODE='hotplug'
LLADDR=a1:b2:c3:d4:e5:c6

Créez /etc/sysconfig/network/ifcfg-ens22f1np1 :

BOOTPROTO='none'
STARTMODE='hotplug'
LLADDR=a1:b2:c3:d4:e5:c7
DHCP
STARTMODE='onboot'
BOOTPROTO='dhcp4'
BONDING_MASTER='yes'
BONDING_SLAVE_0='ens22f0np0'
BONDING_SLAVE_1='ens22f1np1'
BONDING_MODULE_OPTS='mode=802.3ad xmit_hash_policy=layer3+4 lacp_rate=fast'

Les fichiers de configuration des interfaces physiques restent les mêmes que ci-dessus.

Application de la configuration

Appliquez la configuration en rechargeant toutes les interfaces avec wicked :

wicked ifreload all

Cette opération peut prendre plusieurs secondes, car l'interface d'agrégat est en cours de construction. Pour vérifier que l'agrégat fonctionne, pingez un autre serveur sur le même vRack. Si cela fonctionne, la configuration est terminée. Si ce n'est pas le cas, vérifiez vos configurations ou essayez de redémarrer le serveur.

Vous pouvez également vérifier les paramètres de l'agrégat à l'aide de la commande suivante :

cat /proc/net/bonding/bond0
