Activer OVHcloud Link Aggregation sur votre Debian (versions 9 à 11)
Objectif
La technologie OVHcloud Link Aggregation (OLA) est conçue par nos équipes pour augmenter la disponibilité de votre serveur et améliorer l'efficacité de vos connexions réseau. En quelques clics, vous pouvez agréger vos cartes réseau et rendre vos liaisons réseau redondantes. Cela signifie que si une liaison tombe en panne, le trafic est automatiquement redirigé vers une autre liaison disponible. La bande passante disponible est également doublée grâce à l'agrégation.
L'agrégation repose sur la technologie IEEE 802.3ad, Link Aggregation Control Protocol (LACP).
Ce guide explique comment configurer vos interfaces en agrégation pour les utiliser avec OLA sous Debian 9 à 11 (configuration ifupdown).
Warning
Ce guide fournit des instructions pour configurer l'agrégation d'interfaces réseau spécifiquement avec ifupdown, dont le fichier de configuration se trouve à l'emplacement /etc/network/interfaces. Il est aussi applicable au mode rescue.
Si la configuration réseau de votre système utilise plutôt Netplan (Debian 12 ou plus récent, Ubuntu 24.04), veuillez vous référer à ce guide.
Pour accéder à vos services :Bare Metal Cloud > Serveurs dédiés > Sélectionnez votre serveur
Warning
Vous devez télécharger le paquet ifenslave sur votre serveur avant d’activer la fonctionnalité OLA sur l’API ou l’espace client OVHcloud. Pour ce faire, utilisez la commande suivante :
apt install ifenslave
Info
Ce guide fournit des instructions pour configurer l'agrégation d'interfaces réseau spécifiquement avec ifupdown, dont le fichier de configuration est /etc/network/interfaces. Il est aussi applicable au mode rescue.
Si la configuration réseau de votre système utilise plutôt Netplan, veuillez vous référer à ce guide.

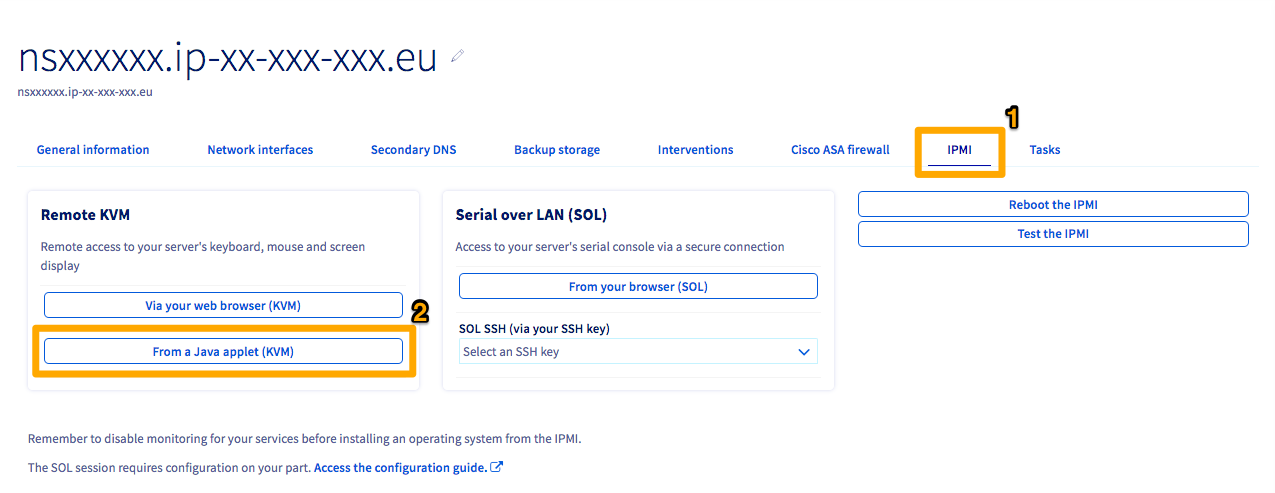

Étant donné que nous avons une configuration privée-privée pour nos NIC sur OLA, il est impossible de se connecter en SSH au serveur. Par conséquent, vous devrez utiliser l’outil IPMI pour accéder au serveur.
Maintenant que vous savez quelles adresses MAC sont associées à chaque type (public/privé) d'interface, vous devez récupérer les noms des interfaces.
Récupération des noms d'interfaces
Info
Cette commande retournera plusieurs « interfaces ». Si vous avez du mal à identifier vos NIC physiques, la première interface aura toujours l’adresse IP publique du serveur assignée par défaut.
Pour récupérer les noms des interfaces, lancez la commande suivante :
ip a
Info
Pour le paramètre hwaddress, nous recommandons d'utiliser la plus petite des deux adresses MAC de vos NIC, car il elle appartient à l'interface de secours (fallback) LACP.
Voici un exemple de sortie :
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host noprefixroute valid_lft forever preferred_lft forever2: ens22f0np0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000 link/ether a1:b2:c3:d4:e5:c6 brd ff:ff:ff:ff:ff:ff inet 203.0.113.1/32 metric 100 scope global dynamic ens22f0np0 valid_lft 71613sec preferred_lft 71613sec inet6 2001:db8:1:1b00:203:0:112:0/56 scope global valid_lft forever preferred_lft forever inet6 fe80::a6b2:c3ff:fed4:e5c6/64 scope link valid_lft forever preferred_lft forever3: ens22f1np1: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000 link/ether a1:b2:c3:d4:e5:c7 brd ff:ff:ff:ff:ff:ff4: ens33f0np0: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000 link/ether a1:b2:c3:d4:e5:d6 brd ff:ff:ff:ff:ff:ff5: ens33f1np1: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000 link/ether a1:b2:c3:d4:e5:d7 brd ff:ff:ff:ff:ff:ff
Une fois que vous avez déterminé les noms de vos interfaces, vous pouvez configurer l'agrégation d'interfaces dans le système d'exploitation.
Configuration de l'agrégation d'interfaces
Sélectionnez l'onglet ci-dessous correspondant à la configuration de votre serveur :
Deux interfaces : serveurs Advance avec deux cartes réseau physiques.
Quatre interfaces - Double LAG : serveurs Scale et High Grade avec OLA en mode Active - Double LAG (agrégats public + privé). Cela nécessite l'activation d'OLA dans l'espace client OVHcloud.
Quatre interfaces - Fully Private : serveurs Scale et High Grade avec OLA en mode Active - Fully Private (agrégat privé unique pour le vRack). Cela nécessite l'activation d'OLA dans l'espace client OVHcloud.
Deux interfaces
Quatre interfaces - Double LAG
Quatre interfaces - Fully Private
Remplacez le contenu de /etc/network/interfaces par ce qui suit :
auto bond0iface bond0 inet static address 203.0.113.1/32 gateway 100.64.0.1 # Adresse MAC de l'interface publique principale du serveur hwaddress ether a1:b2:c3:d4:e5:c6 bond-mode 802.3ad bond-slaves ens22f0np0 ens22f1np1 bond-lacp-rate fast bond-xmit_hash_policy layer3+4 dns-nameservers 213.186.33.99 up ip -6 addr add 2001:db8:1:1b00:203:0:112:0/56 dev bond0 up ip -6 route add default via fe80::1 dev bond0
DHCP
auto bond0iface bond0 inet dhcp # Adresse MAC de l'interface publique principale du serveur hwaddress ether a1:b2:c3:d4:e5:c6 bond-mode 802.3ad bond-slaves ens22f0np0 ens22f1np1 bond-lacp-rate fast bond-xmit_hash_policy layer3+4 up ip -6 addr add 2001:db8:1:1b00:203:0:112:0/56 dev bond0 up ip -6 route add default via fe80::1 dev bond0
Cette configuration lie les interfaces publiques dans bond0 (avec l'IP publique) et les interfaces privées dans bond1 (pour le vRack).
Remplacez le contenu de /etc/network/interfaces par ce qui suit :
IP fixe
auto bond0iface bond0 inet static address 203.0.113.1/32 gateway 100.64.0.1 # Adresse MAC de l'interface publique principale du serveur hwaddress ether a1:b2:c3:d4:e5:c6 bond-mode 802.3ad bond-slaves ens22f0np0 ens22f1np1 bond-lacp-rate fast bond-xmit_hash_policy layer3+4 dns-nameservers 213.186.33.99 up ip -6 addr add 2001:db8:1:1b00:203:0:112:0/56 dev bond0 up ip -6 route add default via fe80::1 dev bond0# Optionnel : configuration de l'agrégat privéauto bond1iface bond1 inet static address 10.0.0.1/24 # Adresse MAC de l'interface privée principale du serveur hwaddress ether a1:b2:c3:d4:e5:d6 bond-mode 802.3ad bond-slaves ens33f0np0 ens33f1np1 bond-lacp-rate fast bond-xmit_hash_policy layer3+4
DHCP
auto bond0iface bond0 inet dhcp # Adresse MAC de l'interface publique principale du serveur hwaddress ether a1:b2:c3:d4:e5:c6 bond-mode 802.3ad bond-slaves ens22f0np0 ens22f1np1 bond-lacp-rate fast bond-xmit_hash_policy layer3+4 up ip -6 addr add 2001:db8:1:1b00:203:0:112:0/56 dev bond0 up ip -6 route add default via fe80::1 dev bond0# Optionnel : configuration de l'agrégat privéauto bond1iface bond1 inet static address 10.0.0.1/24 # Adresse MAC de l'interface privée principale du serveur hwaddress ether a1:b2:c3:d4:e5:d6 bond-mode 802.3ad bond-slaves ens33f0np0 ens33f1np1 bond-lacp-rate fast bond-xmit_hash_policy layer3+4
Cette configuration agrège toutes les interfaces physiques en un seul agrégat pour une utilisation vRack uniquement. Il n'y a pas de connectivité IP publique.
Warning
Suite à la mise en œuvre d'OLA en mode Fully Private, l'IP publique n'est plus accessible. Assurez-vous de disposer d'un moyen d'accès alternatif (par exemple via un autre serveur dans le vRack, ou via KVM/IPMI) avant d'appliquer cette configuration.
Remplacez le contenu de /etc/network/interfaces par ce qui suit :
auto bond0iface bond0 inet static address 10.0.0.1/24 # Adresse MAC de l'interface privée principale du serveur hwaddress ether a1:b2:c3:d4:e5:d6 bond-mode 802.3ad bond-slaves ens22f0np0 ens22f1np1 ens33f0np0 ens33f1np1 bond-lacp-rate fast bond-xmit_hash_policy layer3+4
Info
En mode Fully Private, l'agrégat utilise l'adresse MAC de l'interface privée principale. Le champ address doit être défini avec votre IP privée vRack.
Application de la configuration
Appliquez la configuration en redémarrant le service réseau :
systemctl restart networking
Ce redémarrage peut prendre plusieurs secondes car il met en place l'interface d'agrégation. Pour vérifier que l'agrégat fonctionne, pingez un autre serveur sur le même vRack. Si cela fonctionne, la configuration est correcte. Si ce n'est pas le cas, vérifiez vos configurations ou essayez de redémarrer le serveur.
