Netzwerk auf Windows Server mit Hyper-V konfigurieren

Ziel

Diese Anleitung erklärt, wie Sie das Netzwerk mit Hyper-V auf Windows Server konfigurieren.

High Grade & Scale Reihen

Ab Mai 2025 können virtuelle MAC-Adressen verwendet werden, um Additional IPs im bridged Modus auf den Servern der Produktreihen High Grade und Scale zu betreiben.

Wenn Sie virtuelle MAC-Adressen zur Konfiguration des Netzwerks mit Hyper-V auf Ihren Servern der Reihen High Grade oder Scale verwenden möchten, folgen Sie dieser Anleitung.

Advance Reihe

Da die Advance Server nur über zwei Netzwerkinterfaces verfügen, wird empfohlen, den Server im privaten Modus zu konfigurieren, indem ein Teaming-Modus mit beiden an das vRack angebundenen Interfaces erstellt wird. Ein zweiter Server kann dann als Internet-Gateway dienen, wobei eine Schnittstelle mit dem privaten Netzwerk und eine andere mit dem öffentlichen Netzwerk verbunden ist.

Für diese Art der Konfiguration können Sie die in der Anleitung zur Konfiguration von IP-Aliasing beschriebene Funktion verwenden.

Es ist auch möglich, diese Konfiguration auf jedem der Hyper-V Server (ein privates Interface / ein öffentliches Interface auf jedem Server) einzurichten und keine Port-Aggregation zu konfigurieren. In diesem Fall verfügt das private Netzwerk jedoch über eine geringere Bandbreite und keine hohe Verfügbarkeit der Netzwerkinterfaces.

Voraussetzungen

• Sie haben einen Dedicated Server in Ihrem Kunden-Account.
• Sie verfügen über eine Additional IP-Adresse oder einen Additional IP-Block.

In der praktischen Anwendung

Additional IP im gerouteten Modus auf öffentlichen Netzwerkinterfaces

Erläuterungen

Folgende Schritte sind notwendig:

• NIC Teaming konfigurieren
• Die Hyper-V- und RRAS-Rollen installieren
• RRAS als Router konfigurieren

Identifikation der Interfaces und NIC-Teaming-Konfiguration

Öffnen Sie Windows Powershell und führen Sie den Befehl Get-NetAdapter aus:

PS C:\Windows\system32> Get-NetAdapter

Name                      InterfaceDescription                    ifIndex Status       MacAddress             LinkSpeed
----                      --------------------                    ------- ------       ----------             ---------
Ethernet                  Mellanox ConnectX-5 Adapter                   9 Up           04-3F-72-D5-C3-38        25 Gbps
Ethernet 4                Mellanox ConnectX-5 Adapter #4                7 Up           0C-42-A1-DD-37-B3        25 Gbps
Ethernet 2                Mellanox ConnectX-5 Adapter #2                6 Up           04-3F-72-D5-C3-39        25 Gbps
Ethernet 3                Mellanox ConnectX-5 Adapter #3                4 Up           0C-42-A1-DD-37-B2        25 Gbps

In diesem Beispiel bedeutet das folgendes:

• Die öffentlichen Schnittstellen sind Ethernet 3 und Ethernet 4.
• Die privaten Schnittstellen sind Ethernet und Ethernet 2.

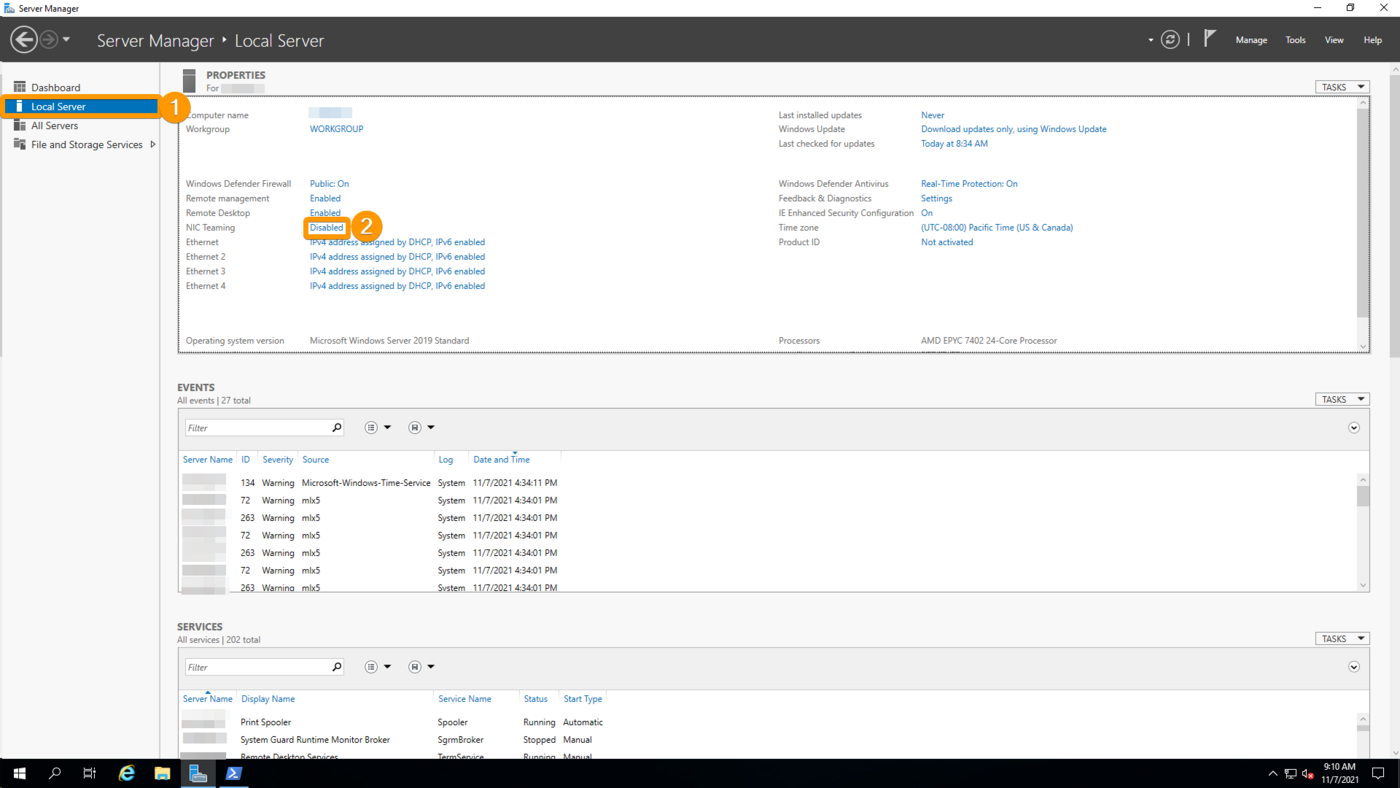

Öffnen Sie den Server Manager, gehen Sie zu Local Server und klicken Sie auf Disabled neben "NIC Teaming".

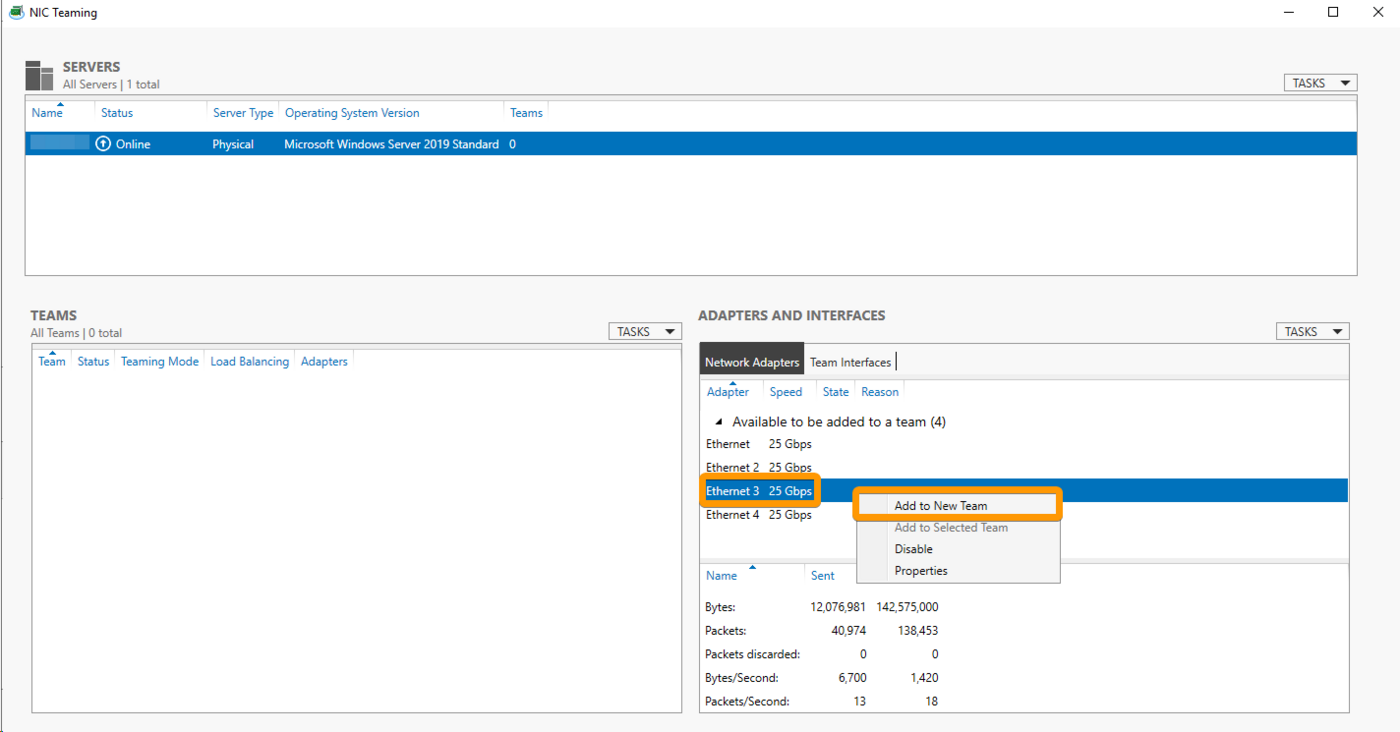

Klicken Sie auf der nächsten Seite mit der rechten Maustaste auf eine der zuvor identifizierten öffentlichen Interfaces und klicken Sie dann auf Add to New Team.

Geben Sie einen Namen für Ihr Team ein und fügen Sie das zweite Interface hinzu. Öffnen Sie anschließend die erweiterten Einstellungen, stellen Sie "Teaming Mode" auf LACP ein und klicken Sie auf OK.

Statische IP konfigurieren

Um einen Verbindungsverlust beim Neustart zu vermeiden, muss die IP-Adresse statisch für das Team eingerichte werden.

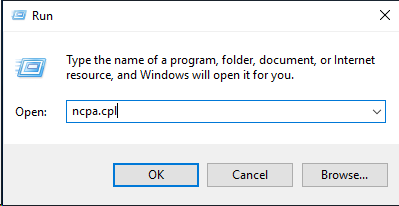

Drücken Sie Windows Key + R, um ein Run-Fenster ("Ausführen") zu öffnen. Geben Sie ncpa.cpl ein und klicken Sie auf OK. Die Systemsteuerung für die Netzwerkverbindungen öffnet sich.

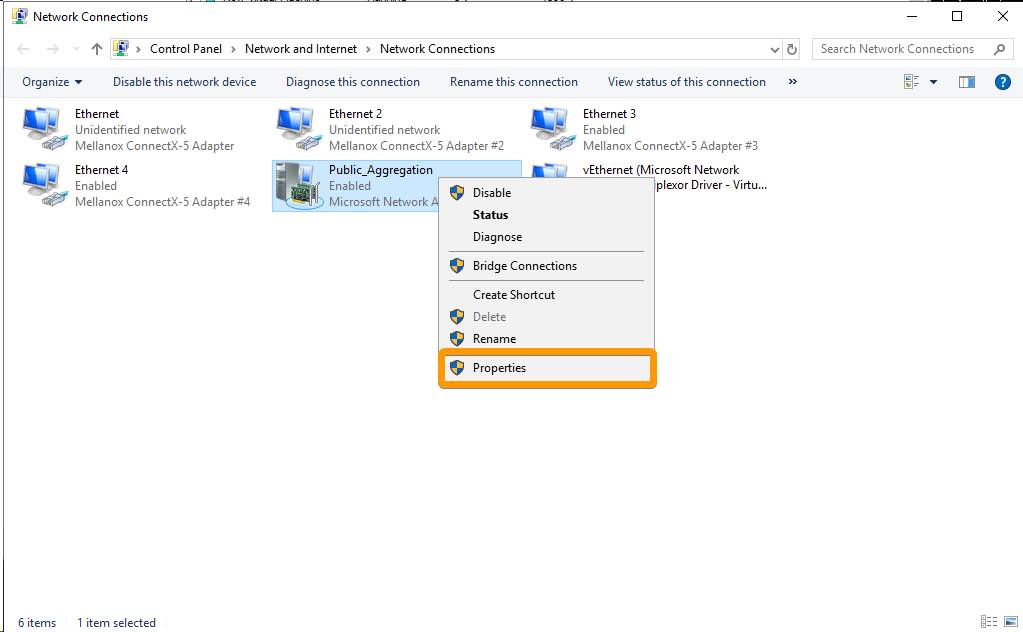

Klicken Sie rechts auf das von Ihnen erstellte Team und klicken Sie auf Properties.

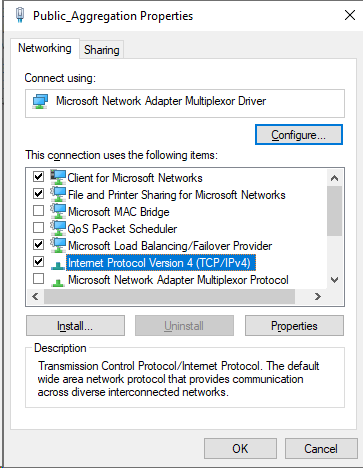

Doppelklicken Sie auf Internet Protocol Version 4 (TCP/IPv4).

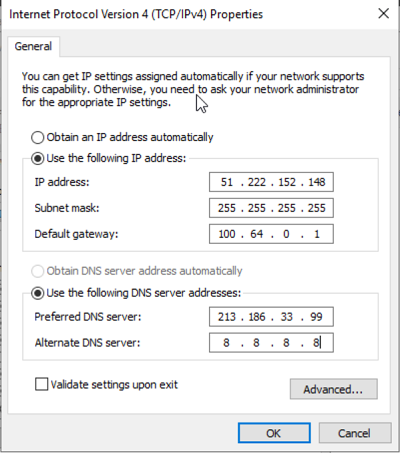

Geben Sie unter Use the following IP address Ihre IP-Adresse ein.

Die Subnetzmaske und das Standardgateway sind: 255.255.255.255 und 100.64.0.1 (siehe unten).

Die DNS-Server können Sie selbst auswählen. In unserem Beispiel verwenden wir 213.186.33.99 und 8.8.8.8.

Klicken Sie auf OK, um das Fenster zu schließen, und erneut auf OK, um das Fenster der Adaptereigenschaften zu schließen.

Server-Rollen Hyper-V und RRAS hinzufügen

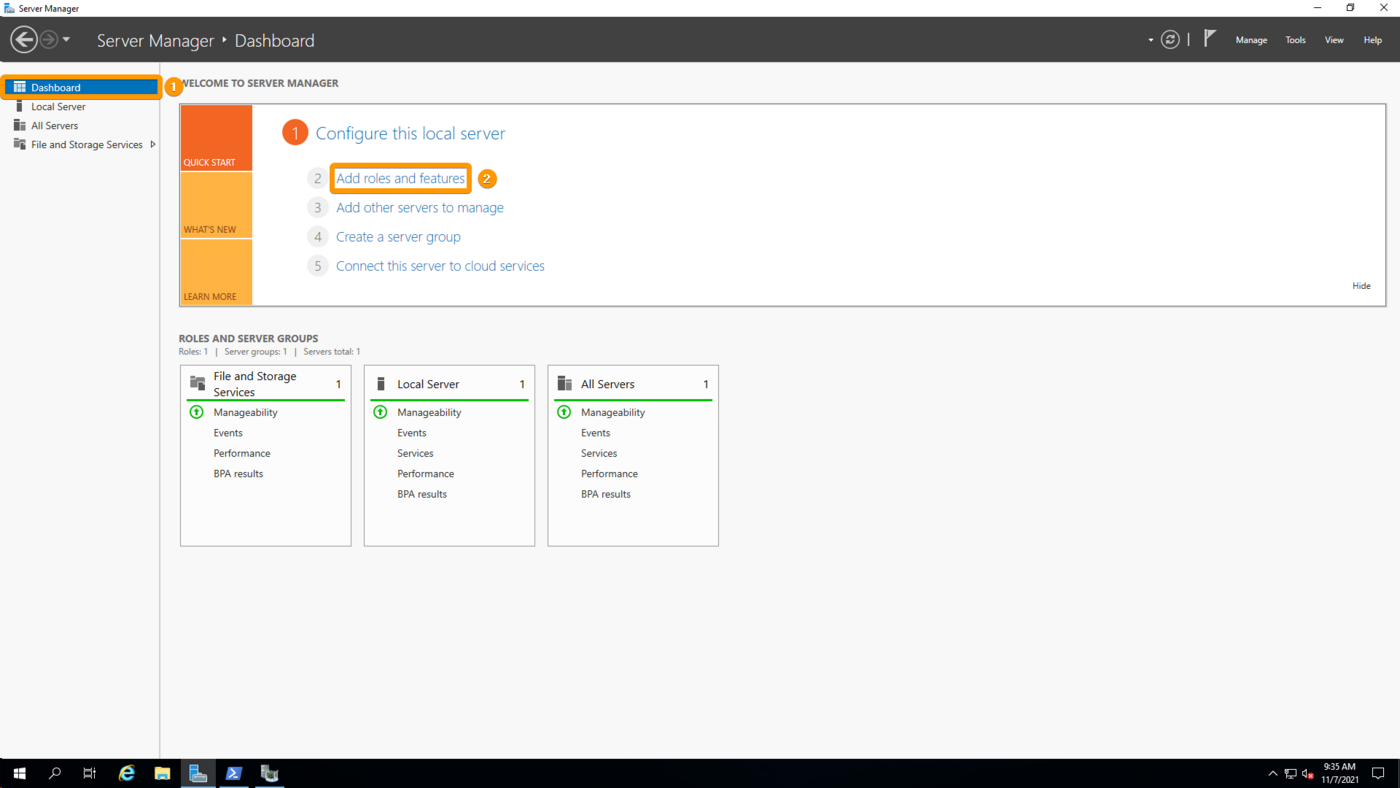

Gehen Sie im Server Manager zum Dashboard und klicken Sie auf Add Roles and Features.

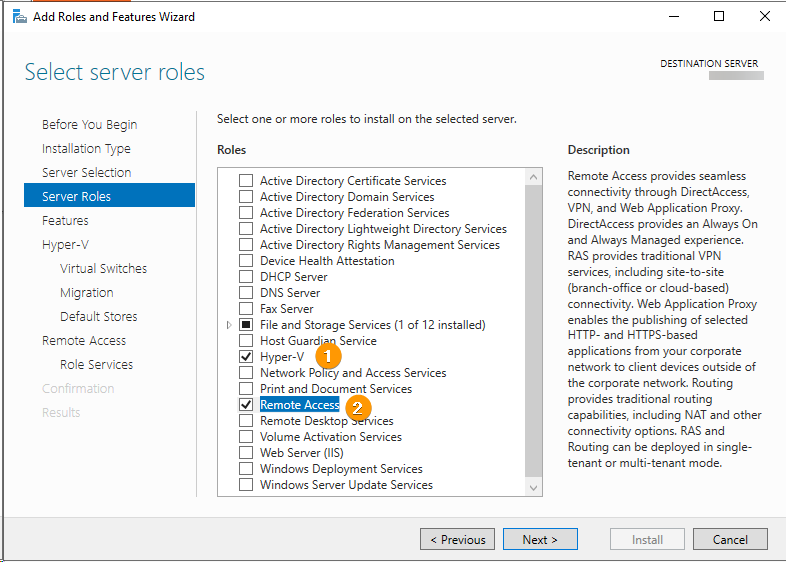

Folgen Sie dem Assistenten bis zum Abschnitt "Server Roles". Wählen Sie dann Hyper-V und Remote Access aus.

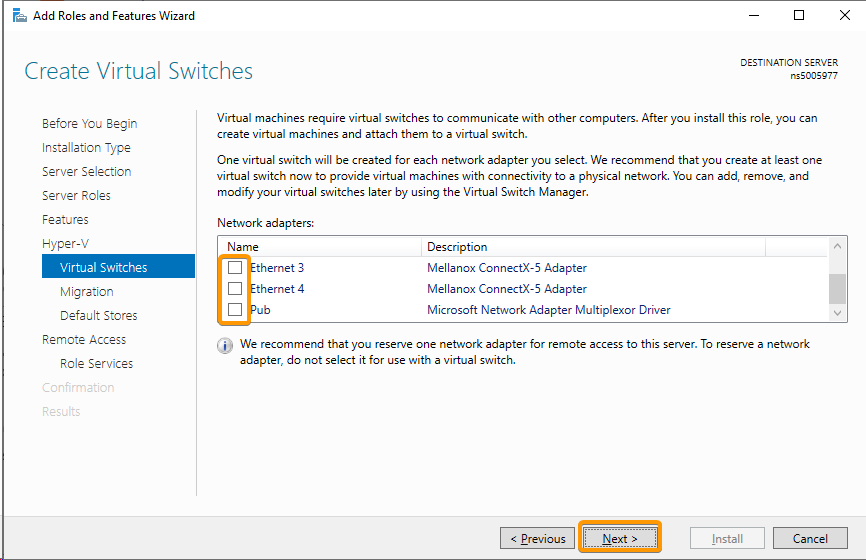

Gehen Sie dann zum Unterbereich "Virtual Switches" von "Hyper-V" und stellen Sie sicher, dass keine Schnittstelle ausgewählt ist.

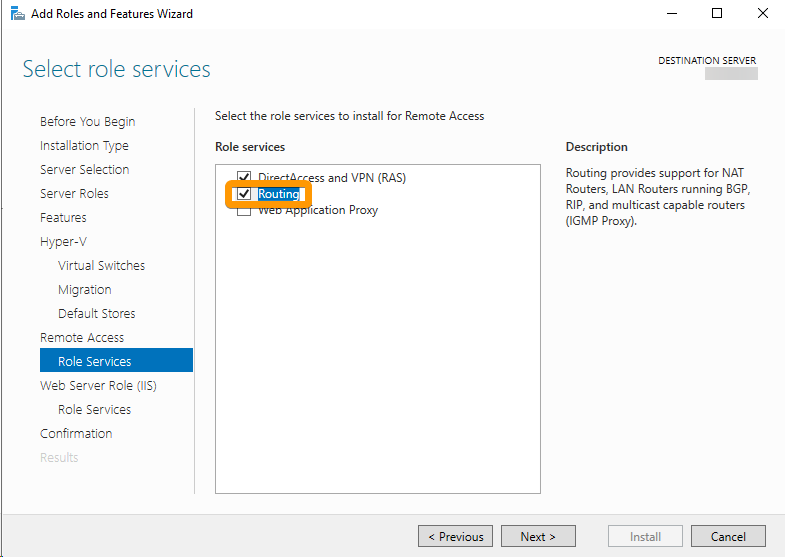

Gehen Sie dann zum Unterbereich "Role Services" von "Remote Access" und haken Sie Routing an.

Wählen Sie im Bereich "Confirmation" die Option Restart the destination server automatically if required aus und klicken Sie auf Install.

Virtuellen Switch erstellen

In den neuesten Versionen von Windows Server sind virtuelle Hyper-V-Switches auf einem LBFO-basierten Netzwerkadaptercluster veraltet. Daher muss der Switch manuell mithilfe von PowerShell erstellt werden.

Führen Sie den folgenden Befehl aus und ersetzen Sie "vSwitch_Name" durch den Namen Ihrer Wahl und "NIC_Team_Name" durch den Namen der zuvor erstellten Team-Kundenkennung:

New-VMSwitch -Name "vSwitch_Name" -NetAdapterName "NIC_Team_Name" -AllowNetLbfoTeams $true -AllowManagementOS $true

Routing und Remote Access konfigurieren

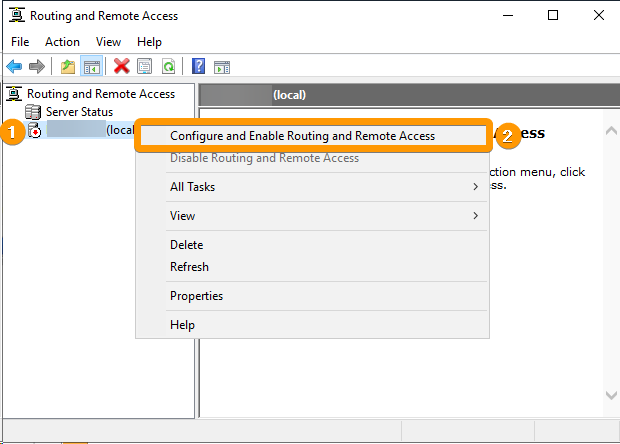

Öffnen Sie die neue Anwendung "Routing and Remote Access" und rechtsklicken Sie auf Ihren Server. Klicken Sie hier auf Configure and Enable Routing and Remote Access.

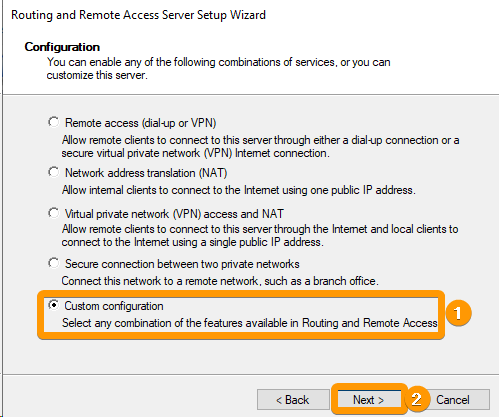

Wählen Sie Custom configuration aus und klicken Sie auf Next.

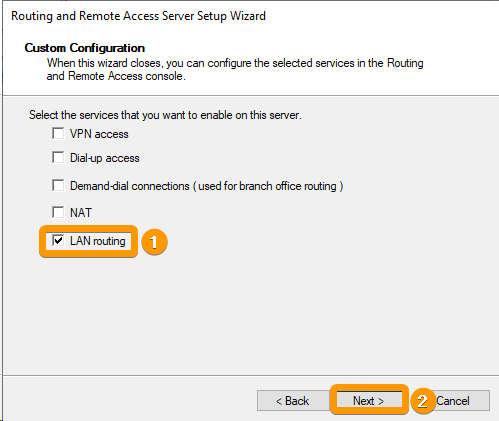

Wählen Sie dann LAN Routing aus und klicken Sie auf Next.

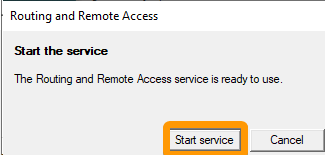

Klicken Sie auf Finish und im neuen Fenster auf Start Service.

Die primären und zusätzlichen IP-Adressen im Hyper-V Interface statisch konfigurieren

Die IP-Konfiguration muss nun auf das Hyper-V-Interface angewendet werden.

Drücken Sie Windows Key + R, um ein Run-Fenster ("Ausführen") zu öffnen. Geben Sie ncpa.cpl ein und klicken Sie auf OK. Die Systemsteuerung für die Netzwerkverbindungen öffnet sich.

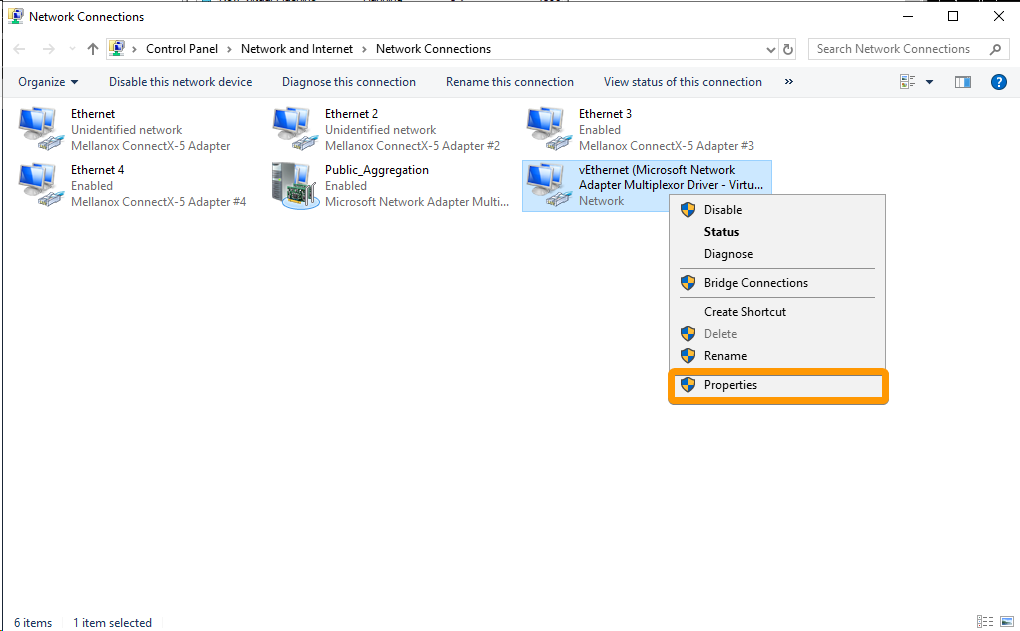

Klicken Sie rechts auf den "vEthernet"-Adapter und klicken Sie dann auf Properties.

Doppelklicken Sie Internet Protocol Version 4 (TCP/IPv4).

Wählen Sie Use the following IP address aus und tragen Sie Ihre IP-Adresse ein.

Die Subnetzmaske und das Standardgateway sind: 255.255.255.255 und 100.64.0.1 (siehe unten).

Die DNS-Server können Sie selbst auswählen. In unserem Beispiel verwenden wir 213.186.33.99 und 8.8.8.8.

Klicken Sie dann auf Advanced... und klicken Sie im neuen Fenster auf Add... unter "IP addresses".

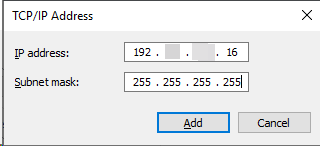

Fügen Sie die IP-Adresse und die Subnetzmaske Ihrer Additional IP hinzu und klicken Sie auf Add.

Wenn Sie alle Adressen angegeben haben, klicken Sie auf OK, um das Einstellungsfenster zu schließen und erneut auf OK, um die TCP/IPv4-Einstellungen zu schließen. Klicken Sie nochmals auf OK, um die Adaptereinstellungen zu schließen.

Statische Route hinzufügen

Öffnen Sie eine Eingabeaufforderung als Administrator und führen Sie den Befehl route print interface aus:

C:\Users\admin>route print interface
===========================================================================
Interface List
 22...0c 42 a1 dd 37 b2 ......Hyper-V Virtual Ethernet Adapter
 10...04 3f 72 d5 c3 38 ......Mellanox ConnectX-5 Adapter
  7...04 3f 72 d5 c3 39 ......Mellanox ConnectX-5 Adapter #2
  1...........................Software Loopback Interface 1
===========================================================================

In diesem Beispiel hat der Hyper-V-Adapter die ID "22".
Merken Sie sich diese ID und führen Sie dann den Befehl route add -p 192.xxx.xxx.16 mask 255.255.255.255 0.0.0.0 if 22 aus. (Verwenden Sie hierbei jeweils Ihre IP-Adresse und die zuvor abgerufene ID statt der Beispielwerte).
Sie sollten dann als Antwortausgabe bekommen: "OK!"

PS C:\Users\admin> route add -p 192.xxx.xxx.16 mask 255.255.255.255 0.0.0.0 if 22
 OK!

Nachdem Sie Ihre VM erstellt und konfiguriert haben, sollte sie damit Internetzugang haben.

Beispielkonfiguration eines VM Clients mit Ubuntu

Inhalt der Datei /etc/netplan/ip.yaml:

network:
        version: 2
        ethernets:
                eth0:
                        dhcp4: no
                        addresses:
                                - 192.xxx.xxx.16/32
                        nameservers:
                                addresses:
                                        - 213.186.33.99
                                        - 8.8.8.8
                        routes:
                                - to: 0.0.0.0/0
                                  via: 100.64.0.1
                                  on-link: true

Additional IP über das vRack

Voraussetzungen

• Sie haben einen öffentlichen IP-Adressblock mit mindestens vier Adressen in Ihrem Kunden-Account.
• Sie haben Ihren gewünschten privaten IP-Adressbereich festgelegt.
• Sie verfügen über einen mit vRack kompatiblen Dedicated Server.
• Sie haben ein vRack in Ihrem Kunden-Account eingerichtet.
• Sie haben Zugriff auf Ihr OVHcloud Kundencenter.

Erläuterungen

Folgende Schritte sind notwendig:

• Erstellung eines Aggregats
• Erstellung der Bridge

Identifikation der Interfaces und NIC-Teaming-Konfiguration

Öffnen Sie Windows Powershell und führen Sie den Befehl Get-NetAdapter aus:

PS C:\Windows\system32> Get-NetAdapter

Name                      InterfaceDescription                    ifIndex Status       MacAddress             LinkSpeed
----                      --------------------                    ------- ------       ----------             ---------
Ethernet                  Mellanox ConnectX-5 Adapter                   9 Up           04-3F-72-D5-C3-38        25 Gbps
Ethernet 4                Mellanox ConnectX-5 Adapter #4                7 Up           0C-42-A1-DD-37-B3        25 Gbps
Ethernet 2                Mellanox ConnectX-5 Adapter #2                6 Up           04-3F-72-D5-C3-39        25 Gbps
Ethernet 3                Mellanox ConnectX-5 Adapter #3                4 Up           0C-42-A1-DD-37-B2        25 Gbps

In diesem Beispiel bedeutet das folgendes:

• Die öffentlichen Schnittstellen sind Ethernet 3 und Ethernet 4.
• Die privaten Schnittstellen sind Ethernet und Ethernet 2.

Öffnen Sie den Server Manager, gehen Sie zu Local Server und klicken Sie auf Disabled neben "NIC Teaming".

Klicken Sie auf der nächsten Seite mit der rechten Maustaste auf eine der zuvor identifizierten öffentlichen Interfaces und klicken Sie dann auf Add to New Team.

Geben Sie einen Namen für Ihr Team ein und fügen Sie das zweite Interface hinzu. Öffnen Sie anschließend die erweiterten Einstellungen, stellen Sie "Teaming Mode" auf LACP ein und klicken Sie auf OK.

Virtuellen Switch in PowerShell erstellen

Es wird ein virtueller Switch benötigt, der die VMs an das zuvor erstellte Team bindet.

Öffnen Sie zunächst PowerShell als Administrator, und führen Sie den folgenden Befehl aus. Ersetzen Sie dabei "vSwitch_Name" durch den gewünschten Namen und "NIC_Team_Name" durch den zuvor erstellten Namen der Team-Netzwerkkarte:

New-VMSwitch -Name "vSwitch_Name" -NetAdapterName "NIC_Team_Name" -AllowNetLbfoTeams $true -AllowManagementOS $true

Sie können Sie Ihre VM erstellen und ihr Netzwerk konfigurieren.

Eine verwendbare IP-Adresse konfigurieren

Im Fall des vRack sind die erste, die vorletzte und die letzte Adresse eines bestimmten IP-Blocks immer für die Netzwerkadresse, das Netzwerk-Gateway und den Broadcast des Netzwerks reserviert. Das heißt, die erste verwendbare Adresse ist die zweite Adresse des Blocks, wie im Folgenden dargestelltt:

46.105.135.96 # Reserved: network address
46.105.135.97 # First usable IP
46.105.135.98
46.105.135.99
46.105.135.100
46.105.135.101
46.105.135.102
46.105.135.103
46.105.135.104
46.105.135.105
46.105.135.106
46.105.135.107
46.105.135.108
46.105.135.109 # Last usable IP
46.105.135.110 # Reserved: network gateway
46.105.135.111 # Reserved: network broadcast

Um die erste verwendbare IP-Adresse zu konfigurieren, bearbeiten Sie die Netzwerkkonfigurationsdatei wie im Folgenden beschrieben. In diesem Beispiel ist die Subnetzmaske 255.255.255.240.

Beispielkonfiguration eines VM Clients mit Ubuntu

Inhalt der Datei /etc/netplan/vrack.yaml:

network:
        version: 2
        ethernets:
                eth0:
                        dhcp4: no
                        addresses:
                                - 46.105.135.97/28
                        nameservers:
                                addresses:
                                        - 213.186.33.99
                                        - 8.8.8.8
                        routes:
                                - to: 0.0.0.0/0
                                  via: 46.105.135.110
                                  on-link: true
