Statistiques sur la QoS des appels

Prérequis

Endpoint API

L'ensemble des points relatifs aux derniers appels selon le choix de la métrique :

/telephony/{billingAccount}/line/{serviceName}/statistics

Métriques disponibles

Vous pouvez récupérer l'ensemble des points relatifs aux derniers appels via la méthode REST :

/telephony/{billingAccount}/line/{serviceName}/statistics

4 métriques sont disponibles :

  • maxDelay : Le délai maximum entre deux paquets SIP
  • maxJitter : Le jitter maximal au cours de l'appel (en seconde)
  • rtpMos : Le MOS des paquets RTP (entre 0 et 5000, plus il est important, mieux c'est)
  • sumRtpLost : La somme des paquets RTP perdus

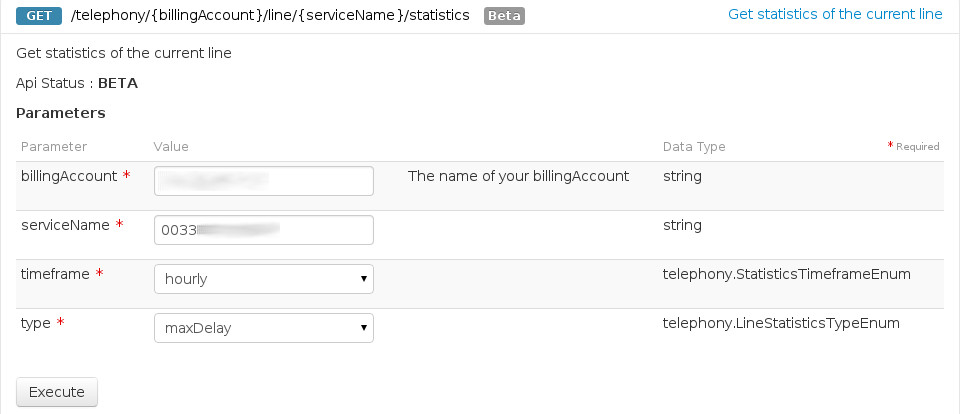

Métriques QoS disponibles

Exploitation des données

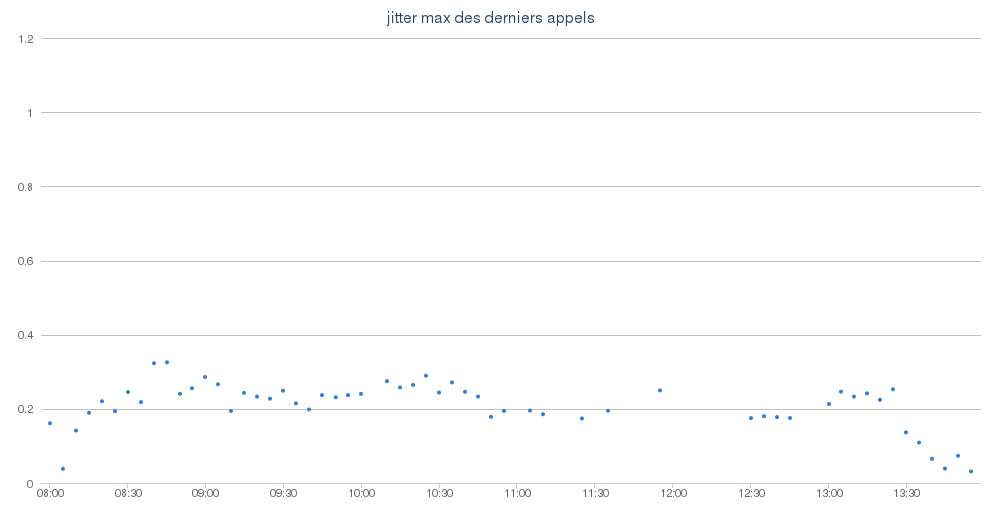

Cette section porte sur l'exploitation des données pour en faire un graphique. Dans notre exemple, nous allons utiliser la librairie highcharts en javascript.

L'idée est de rafraîchir l'ensemble des points fournis par l'API via une requête AJAX pour peupler un graphique highcharts.

Le langage serveur utilisé dans notre exemple est celui de Perl. 4 fichiers seront créés au total :

  • static/app.js
  • partials/statistics.html
  • getStatistics.cgi
  • index.html

Assurez-vous du bon téléchargement des librairies suivantes (angular, jquery, highcharts) dans le répertoire static comme indiqué dans le code :

index.html

<html ng-app="statisticsApp" lang="en">
    <head>
        <title ng-bind-template="{{title}}">statistics demo</title>

        <link rel="stylesheet" href="static/bootstrap-3.2.0/bootstrap.min.css" type="text/css">

        <script src="static/angularjs-1.2.5/angular.min.js"></script>
        <script src="static/angularjs-1.2.5/angular-route.min.js"></script>
        <script src="static/jquery-1.8.3/jquery.min.js"></script>
        <script src="static/highcharts-3.0.6/highcharts.js"></script>

        <script src="static/app.js"></script>
    </head>

    <body>
        <div ng-view></div>
    </body>
</html>

Créer le fichier statistics.html dans le répertoire partials :

<div className="container">
    <p style={{textAlign:"center"}} ng-show="loading"><img src="/static/lightbox2/img/loading.gif" alt="loading.."/></p>
    <div className="alert alert-danger" role="alert" ng-show="error">
        <p>{{ error }}</p>
    </div>
</div>

<div id="size" style={{width:"1000px", height:"500px", marginLeft:"50px"}} >
    <div ng-show="series" id="graph" item="item" config="config"></div>
    <p style={{marginTop:"3em"}} ng-show="requestTime">fetched in {{requestTime}} seconds.</p>
</div>

Créer le fichier app.js dans le répertoire static :

var statisticsApp = angular.module('statisticsApp', [
    'ngRoute',
    'statisticsControllers',
]);

statisticsApp.config(['$routeProvider',
    function($routeProvider) {
        $routeProvider.
        when('/statistics', {
            templateUrl: 'partials/statistics.html',
            controller: 'StatisticsCtrl'
        }).
        otherwise({
            redirectTo: '/statistics'
        });
    }
]);

var statisticsControllers = angular.module('statisticsControllers', []);

statisticsControllers.controller('StatisticsCtrl', ['$scope', '$http', function($scope, $http) {
    $scope.loading = true;

    var before = new Date().getTime();
    var url = './getStatistics.cgi';
    $http.get(url).
        success(function(data) {
            if(data.values) {

                var graph = {
                    title: { text: "statistics of max jitter" },
                    chart: { renderTo: 'graph', type: 'scatter', zoomType: 'x', height: 500, width:1000, marginLeft: 50 },
                    xAxis: { type: 'datetime' },
                    yAxis: { min: 0, minRange: 1 },
                    legend: { enabled: false },
                    plotOptions: { "series": { animation: false } },
                    tooltip: {
                        valueDecimals: 4,
                        formatter: function () { return this.y; },
                        shadow: false,
                        animation: false,
                        hideDelay: 0,
                        snap: 25,
                    },
                    credits: { enabled: false },
                    series: [{}]
                };

                $scope.series = data.values;
                graph.series[0].data = $scope.series;
                graph.series[0].name = $scope.type;
                graph.series[0].marker = { radius: 2 };
                var chart = new Highcharts.Chart(graph);

                var after = new Date().getTime();
                $scope.requestTime = (after - before)/1000;
            }
            else {
                $scope.error = data;
            }
            $scope.loading = false;
        }).
        error(function(data, status)  {
            $scope.error = "http error " + status + " at " + url;
            $scope.loading = false;
        });

}]);

Enfin, il ne reste plus qu'à créer le script Perl qui sera exécuté par le Javascript. Celui-ci utilise la librairie OvhApi.pm disponible sur le dépôt GitHub perl-ovh.

getStatistics.cgi

#!/usr/bin/perl

use strict;
use utf8;
use OvhApi;

use CGI;
use JSON;
my $Cgi     = CGI->new();
my $Json    = JSON->new()->allow_nonref()->allow_blessed()->convert_blessed()->utf8();

my $AK      = 'AKCODE';
my $AS      = 'ASCODE';
my $CK      = 'CKCODE';

my $Api     = OvhApi->new(type => OvhApi::OVH_API_EU, applicationKey => $AK, applicationSecret => $AS, consumerKey => $CK);
my $Answer  = $Api->rawCall(path => '/telephony/{billingAccount}/line/{serviceName}/statistics?timeframe=monthly&type=maxJitter', method => 'GET');

print $Cgi->header;
my $rawAnswerJson = $Answer->{response}->content;
my $rawAnswerHash = $Json->decode($rawAnswerJson);

my @data;

if(not defined $rawAnswerHash->{values})
{
    print $rawAnswerJson;
    exit;
}

foreach my $point ( @{$rawAnswerHash->{values}} )
{
    if(defined $point->{value})
    {
        push @data, [ $point->{timestamp} * 1000, $point->{value}*1 ];
    }
}

$rawAnswerHash->{values} = \@data;

print $Json->encode($rawAnswerHash);

Bien sûr, les valeurs AKCODE, ASCODE et CKCODE sont à remplacer par les identifiants de l'API.
