Konfiguracja bloku Additional IP w sieci vRack

Pokaż jako Markdown

Ten przewodnik pokazuje, jak skonfigurować blok publicznych adresów IP do użytku z siecią vRack.

Wprowadzenie

Oprócz prywatnego adresowania IP, sieć vRack umożliwia również kierowanie publicznego ruchu IP przez port vRack serwera przy użyciu bloku publicznych adresów IP.

Ten przewodnik pokazuje, jak skonfigurować blok publicznych adresów IP do użytku z siecią vRack.

Info

Sieć vRack obsługuje zarówno publiczny routing IPv4, jak i IPv6 z blokami adresów Additional IP. Instrukcje dotyczące konfiguracji bloków IPv6 można znaleźć w tym przewodniku: "Konfiguracja bloku IPv6 w sieci vRack".

Info

Ten artykuł skupia się na konfiguracji Additional IP w sieci vRack. Jeśli szukasz wskazówek dotyczących konfiguracji Additional IP razem z głównym IP (na publicznym interfejsie sieciowym), zapoznaj się z następującymi artykułami:

Wymagania początkowe

  • Publiczny blok adresów IP na koncie, z minimum czterema adresami
  • Wybrany zakres prywatnych adresów IP
  • Serwer kompatybilny z vRack
  • Usługa vRack aktywowana na koncie

Dostęp do Panelu klienta OVHcloud

  • Link bezpośredni:
  • Ścieżka nawigacji: Network > Prywatna sieć vRack
Warning

Ta funkcja może być niedostępna lub ograniczona na serwerach dedykowanych z linii produktów Eco.

Więcej informacji znajdziesz na naszej stronie porównawczej.

W praktyce

Info

Dla celów przykładowych będziemy używać bloku IP 46.105.135.96/28 i eth1 dla dodatkowego interfejsu sieciowego, który jest dedykowany sieci vRack.

Również dla celów przykładowych, plik konfiguracji sieci, do którego się odwołujemy, znajduje się w /etc/network/interfaces. Odpowiedni plik na Twoim serwerze może znajdować się w innym miejscu, w zależności od systemu operacyjnego. Zawartość pliku może być również inna. W przypadku trudności zapoznaj się z oficjalną dokumentacją swojej dystrybucji.

Dodanie bloku IP do sieci vRack

Warning

Po dodaniu bloku IP do sieci vRack nie jest on już przypisany do fizycznego serwera.

Ta konfiguracja umożliwia skonfigurowanie adresów IP z tego samego bloku na wielu serwerach, pod warunkiem, że wszystkie te serwery znajdują się w tej samej sieci vRack co blok IP. Blok IP musi mieć co najmniej 2 lub więcej użytecznych adresów IP, aby było to możliwe.

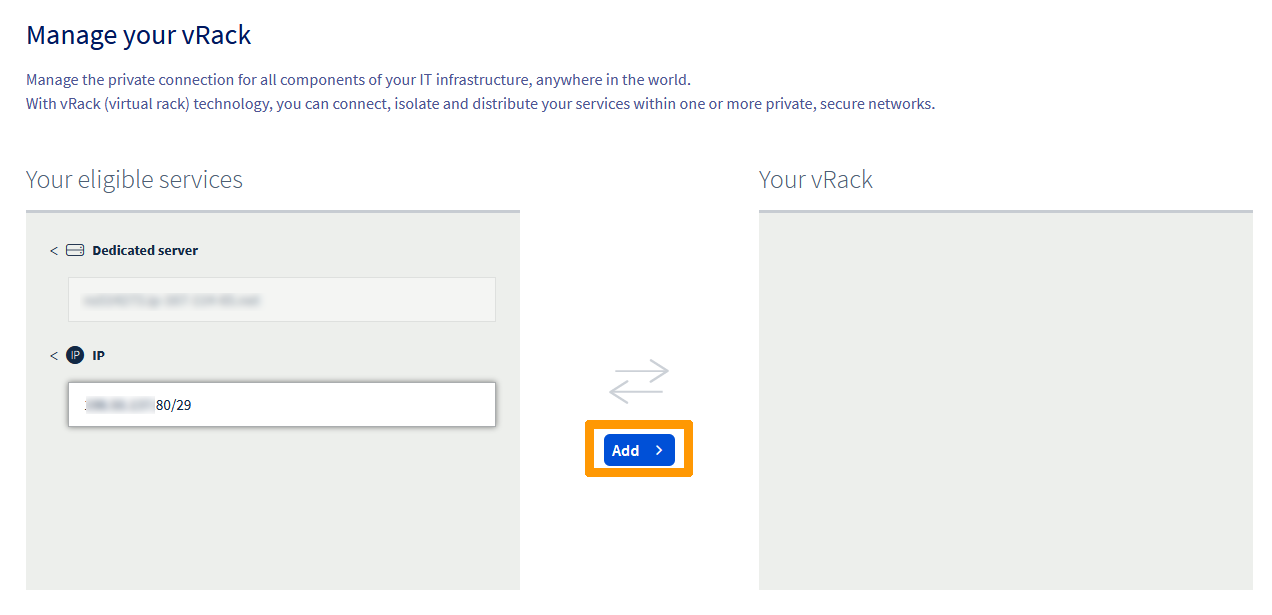

Wybierz swój vRack z listy, aby wyświetlić listę kwalifikujących się usług. Kliknij blok IP, który chcesz dodać do sieci vRack, a następnie kliknij przycisk Dodaj.

Dodanie bloku IP do sieci vRack

Zarządzanie publiczną przepustowością IP w sieci vRack

Domyślnie bloki Additional IP kierowane przez sieć vRack korzystają ze standardowej publicznej przepustowości 5 Gbps w Europie/Kanadzie/USA i 100 Mbps w regionach APAC. Szczegółowe informacje o dostępności można znaleźć w opcjach routingu publicznego na naszej stronie produktu vRack.

Wraz ze wzrostem wymagań infrastrukturalnych użytkownicy mogą potrzebować większej przepustowości do obsługi publicznych usług o dużym natężeniu ruchu, dla których OVHcloud oferuje płatne opcje przepustowości. Należy pamiętać, że opcje przepustowości są stosowane per vRack i per region. Ponieważ adresy Additional IP są powiązane z regionem, każda modyfikacja przepustowości wpłynie na wszystkie adresy IP (zarówno IPv4, jak i IPv6) kierowane do konkretnego vRack w tym określonym regionie.

Podczas procesu zamawiania Additional IP

Wybór publicznej przepustowości podczas zamówienia Additional IP

Domyślną publiczną przepustowość można zmienić podczas zamawiania nowego bloku Additional IP z siecią vRack jako backendem.

Aby zamówić nowy blok Additional IP:

  • Otwórz sekcję Sieć na lewym pasku bocznym.
  • Wybierz Publiczne adresy IP.
  • Kliknij przycisk Zamów IP w pobliżu górnej części strony.
  • Wybierz wersję IP, a następnie vRack, do którego chcesz przypisać swój Additional IP.
  • Wybierz region, w którym ma znajdować się Twój Additional IP.
  • Wybierz publiczną przepustowość, którą chcesz zastosować do swojego vRack dla tego konkretnego regionu.
  • Wypełnij pozostałe opcje według potrzeb, a następnie złóż zamówienie.
Ze strony zarządzania vRack

Modyfikacja publicznej przepustowości vRack na stronie zarządzania

W przypadku bloków Additional IP już przypisanych do sieci vRack przepustowością można zarządzać bezpośrednio na stronie konfiguracji usługi.

Aby uzyskać dostęp do interfejsu zarządzania:

  • W kolumnie "Public IP & bandwidth" kliknij przycisk Zarządzaj dla odpowiedniego vRack.

Strona zarządzania jest podzielona na dwie zakładki:

  • All attached services: Na razie przekierowuje do klasycznej strony zarządzania vRack. Wkrótce będzie wyświetlać wszystkie produkty (Serwery, Projekty Cloud itp.) aktualnie powiązane z vRack w nowy sposób.
  • Publiczny routing IP: Zarządza opcjami publicznego routingu IP Twojego vRack, w tym publiczną przepustowością.

Aby zmodyfikować publiczną przepustowość:

  • Przejdź do zakładki Publiczny routing IP.
  • Interfejs wyświetla indywidualne okna zarządzania dla każdego regionu (np. eu-west-par) powiązanego z vRack, zawierające listę wszystkich adresów IP przypisanych do tego konkretnego regionu.
  • W oknie dla odpowiedniego regionu kliknij przycisk Zmień przepustowość.
  • Wybierz żądaną opcję przepustowości w panelu, który pojawi się po prawej stronie, a następnie kliknij Przejdź do zamówienia, aby zatwierdzić zamówienie.
  • Po dokonaniu płatności wybrana przepustowość powinna być dostępna dla Twojego vRack w wybranym regionie po kilku minutach.
Info

Opłaty za pierwszy miesiąc są naliczane proporcjonalnie do liczby pozostałych dni, a pełna stawka obowiązuje od następnego cyklu rozliczeniowego.

Wybrany upgrade przepustowości zostanie zastosowany do wszystkich adresów IP w tym regionie dla wybranego vRack.

Zarządzanie priorytetami przełączania awaryjnego 3-AZ

Niektóre regiony OVHcloud obejmują trzy strefy dostępności (AZ) zlokalizowane w fizycznie niezależnych miejscach w obrębie tego samego regionu. Jeśli taki region uczestniczy w routingu publicznych adresów IP Twojej sieci vRack, jest oznaczony w Panelu klienta OVHcloud etykietą 3-AZ wyświetlaną obok nazwy regionu na zakładce Publiczny routing IP.

Info

Jeżeli region został przełączony w tryb 3-AZ, gdy adresy IP były już routowane przez vRack w tym regionie, te adresy pozostaną w trybie 1-AZ i nie skorzystają automatycznie z konfiguracji routingu 3-AZ.

Aby aktywować tryb 3-AZ dla bloków IP routowanych przez vRack w takich regionach, usuń blok IP z sieci vRack, a następnie dodaj go ponownie.

Bloki IP, które są nadal routowane w trybie 1-AZ, są oznaczone szarą etykietą 1-AZ.

Korzyści

  • Wbudowana odporność: publiczny ruch IP routowany przez vRack pozostaje dostępny, jeśli pojedyncza strefa dostępności staje się niedostępna, ponieważ routing automatycznie przełącza się na kolejną strefę AZ w ustalonej kolejności priorytetów.
  • Przewidywalne zachowanie podczas przełączania awaryjnego: każdy region 3-AZ przypisuje sieci vRack główną strefę dostępności oraz dwie uporządkowane pozycje przełączania awaryjnego, dzięki czemu kolejność przełączania jest deterministyczna.
  • Dopasowanie do obciążenia: jeśli inne usługi OVHcloud są wdrożone w tym samym regionie 3-AZ, priorytety można dopasować tak, aby aktywna strefa AZ vRacka odpowiadała strefie hostującej Twoje usługi. W ten sposób publiczny ruch pozostaje w tej samej strefie AZ co Twoje obciążenie podczas normalnej pracy.

Zasady działania i zarządzanie priorytetami

Gdy vRack jest po raz pierwszy powiązany z regionem 3-AZ, OVHcloud losowo przypisuje kolejność priorytetów jego strefom dostępności. Strefy główna, pomocnicza i ostatniej szansy są wyświetlane w tej kolejności w kafelku odpowiadającego regionu na zakładce Publiczny routing IP, w podsekcji Priorytety przełączania awaryjnego 3-AZ, tuż nad przyciskiem Konfiguruj.

W każdej chwili możesz zmienić tę losową kolejność, na przykład w celu dostosowania priorytetów przełączania do układu stref AZ innych komponentów Twojej infrastruktury.

Zmiana priorytetów stref dostępności

Aby dostosować priorytety przełączania awaryjnego regionu 3-AZ:

  • Z lewego menu Panelu klienta otwórz sekcję Network.
  • Wybierz Prywatna sieć vRack.
  • W kolumnie "Publiczny adres IP i przepustowość" kliknij przycisk Zarządzaj przy odpowiednim vRack.
  • Otwórz zakładkę Publiczny routing IP.
  • W kafelku regionu 3-AZ, który chcesz skonfigurować, znajdź podsekcję Priorytety przełączania awaryjnego 3-AZ i kliknij Konfiguruj.
  • W otwartym panelu przypisz każdą strefę dostępności do jednego z trzech slotów: Strefa główna, Strefa pomocnicza oraz Strefa ostatniej szansy.
  • Potwierdź wybór.
Info

Zmiany priorytetów są stosowane do wszystkich bloków Additional IP routowanych do odpowiedniego regionu 3-AZ dla wybranej sieci vRack, niezależnie od wersji IP.

Konfiguracja użytecznego adresu IP

W sieci vRack pierwszy, przedostatni i ostatni adres w dowolnym bloku IP są zawsze zarezerwowane odpowiednio dla adresu sieci, bramki sieciowej i rozgłoszenia sieciowego. Oznacza to, że pierwszy użyteczny adres to drugi adres w bloku, jak pokazano poniżej:

46.105.135.96   # Zarezerwowany: Adres sieci
46.105.135.97   # Pierwszy użyteczny adres IP
46.105.135.98
46.105.135.99
46.105.135.100
46.105.135.101
46.105.135.102
46.105.135.103
46.105.135.104
46.105.135.105
46.105.135.106
46.105.135.107
46.105.135.108
46.105.135.109  # Ostatni użyteczny adres IP
46.105.135.110  # Zarezerwowany: Bramka sieciowa
46.105.135.111  # Zarezerwowany: Rozgłoszenie sieciowe

Aby skonfigurować pierwszy użyteczny adres IP, należy edytować plik konfiguracji sieci, jak pokazano poniżej. W tym przykładzie musimy użyć maski podsieci 255.255.255.240.

Info

Maska podsieci użyta w naszym przykładzie jest odpowiednia dla naszego bloku IP. Twoja maska podsieci może się różnić w zależności od rozmiaru bloku. Po zakupie bloku IP otrzymasz e-mail z informacją, której maski podsieci należy użyć.

Pobieranie pakietu iproute2

/etc/network/interfaces

auto eth1
iface eth1 inet static
address 46.105.135.97
netmask 255.255.255.240
broadcast 46.105.135.111

Tworzenie nowej tabeli routingu IP

Najpierw musimy pobrać i zainstalować iproute2, czyli pakiet, który umożliwi nam ręczną konfigurację routingu IP na serwerze.

Nawiąż połączenie SSH z serwerem i uruchom następujące polecenie z wiersza poleceń. Spowoduje to pobranie i zainstalowanie iproute2.

# apt-get install iproute2

Następnie musimy utworzyć nową trasę IP dla sieci vRack. Dodamy nową regułę ruchu, modyfikując plik w następujący sposób:

/etc/iproute2/rt_tables

#
# zarezerwowane wartości
#
255	local
254	main
253	default
0	unspec
#
# lokalne
#
#1	inr.ruhep
1 vrack

Modyfikacja pliku konfiguracji sieci

Info

Dla celów przykładowych plik konfiguracji sieci, do którego się odwołujemy, znajduje się w /etc/network/interfaces. Odpowiedni plik na Twoim serwerze może znajdować się w innym miejscu, w zależności od systemu operacyjnego.

Na koniec musimy zmodyfikować plik konfiguracji sieci, aby uwzględnić nową regułę ruchu i skierować ruch vRack przez adres bramki sieciowej 46.105.135.110.

/etc/network/interfaces

auto eth1
iface eth1 inet static
address 46.105.135.97
netmask 255.255.255.240
broadcast 46.105.135.111
post-up ip route add 46.105.135.96/28 dev eth1 table vrack
post-up ip route add default via 46.105.135.110 dev eth1 table vrack
post-up ip rule add from 46.105.135.96/28 table vrack
post-up ip rule add to 46.105.135.96/28 table vrack

Fedora

sudo dnf install iproute

CentOS 6/7

Tworzenie pliku dla dodatkowego interfejsu sieciowego

Najpierw możemy skopiować i użyć konfiguracji stosowanej dla głównego interfejsu sieciowego i dostosować ją do naszych potrzeb:

sudo cp /etc/sysconfig/network-scripts/ifcfg-eth0 /etc/sysconfig/network-scripts/ifcfg-eth1

Następnie otwieramy nowy plik:

sudo nano /etc/sysconfig/network-scripts/ifcfg-eth1

I definiujemy ustawienia IP:

# Automatycznie utworzone przez cloud-init podczas uruchamiania instancji, nie edytować.
#
DEVICE=eth1
BOOTPROTO=static
ONBOOT=yes
USERCTL=no
IPV6INIT=no
PEERDNS=yes
TYPE=Ethernet
NETMASK=255.255.255.240
IPADDR=46.105.135.97
ARP=yes

Tworzenie nowej tabeli routingu IP

Następnie musimy utworzyć nową trasę IP dla sieci vRack. Dodamy nową regułę ruchu, modyfikując plik w następujący sposób:

/etc/iproute2/rt_tables

#
# zarezerwowane wartości
#
255	local
254	main
253	default
0	unspec
#
# lokalne
#
#1	inr.ruhep
1 vrack

Następnie utwórz plik potrzebny do zastosowania nowych reguł:

nano /etc/sysconfig/network-scripts/rule-eth1

I wklej następującą zawartość (pamiętaj, aby zastąpić nasze zmienne własnymi wartościami):

from 46.105.135.96/28 table vrack
to 46.105.135.96/28 table vrack

Modyfikacja pliku konfiguracji sieci

Na koniec musimy zmodyfikować plik konfiguracji sieci, aby uwzględnić nową regułę ruchu i skierować ruch vRack przez adres bramki sieciowej 46.105.135.110.

Możemy to osiągnąć, edytując następujący plik w celu dodania trwałych i statycznych tras:

nano /etc/sysconfig/network-scripts/route-eth1

Nawiąż połączenie SSH z serwerem i uruchom następujące polecenie, aby pobrać i zainstalować iproute2:

sudo apt-get install iproute2

Teraz uruchom ponownie serwer, aby zastosować zmiany, lub alternatywnie włącz po prostu nowy interfejs sieciowy:

ip link set eth1 up

Konfiguracje GNU/Linux

**Debian 11**
**CentOS, AlmaLinux i Rocky Linux (8/9)**
**Ubuntu i Debian 12+**
**Fedora, AlmaLinux i Rocky Linux (10)**

Konfiguracja Additional IP

Otwórz plik konfiguracji sieci znajdujący się w /etc/network/interfaces.d za pomocą wybranego edytora tekstu. Tutaj plik nazywa się 50-cloud-init.

/etc/network/interfaces.d/50-cloud-init

auto eth1
iface eth1 inet static
address 46.105.135.97
netmask 255.255.255.240
broadcast 46.105.135.111

Tworzenie nowej tabeli routingu IP

Następnie utwórz nową trasę IP dla sieci vRack. Dodaj nową regułę ruchu, modyfikując plik w następujący sposób:

sudo nano /etc/iproute2/rt_tables
#
# reserved values
#
255	local
254	main
253	default
0	unspec
#
# local
#
#1	inr.ruhep
1 vrack

Modyfikacja pliku konfiguracji sieci

Info

Dla celów przykładowych plik konfiguracji sieci, do którego się odwołujemy, znajduje się w /etc/network/interfaces. Odpowiedni plik na Twoim serwerze może znajdować się w innym miejscu, w zależności od systemu operacyjnego.

Na koniec zmodyfikuj plik konfiguracji sieci, aby uwzględnić nową regułę ruchu i skierować ruch vRack przez adres bramki sieciowej 46.105.135.110.

sudo nano /etc/network/interfaces.d/50-cloud-init

auto eth1
iface eth1 inet static
address 46.105.135.97
netmask 255.255.255.240
broadcast 46.105.135.111
post-up ip route add 46.105.135.96/28 dev eth1 table vrack
post-up ip route add default via 46.105.135.110 dev eth1 table vrack
post-up ip rule add from 46.105.135.96/28 table vrack
post-up ip rule add to 46.105.135.96/28 table vrack

Uruchom ponownie serwer, aby zastosować zmiany, lub włącz po prostu nowy interfejs sieciowy:

ip link set eth1 up

Windows Server

Krok 1: Sprawdzenie i konfiguracja dodatkowego interfejsu sieciowego

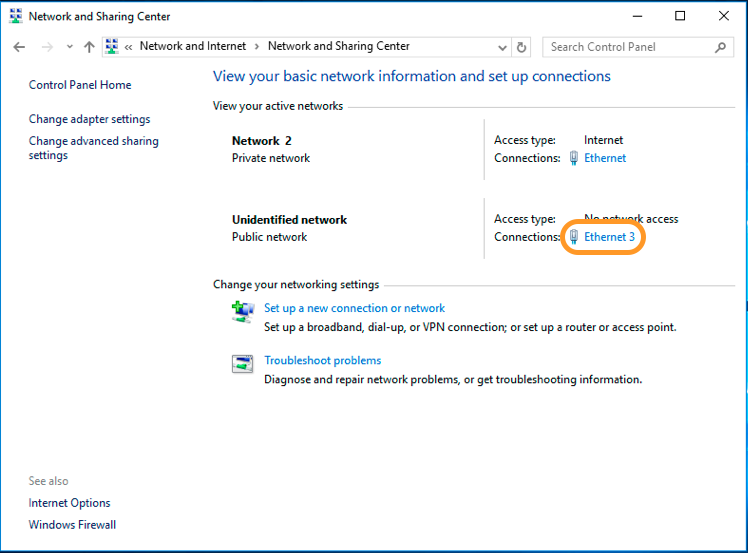

Sprawdź informacje o nowym interfejsie sieciowym:

sprawdzenie dodatkowego interfejsu sieciowego

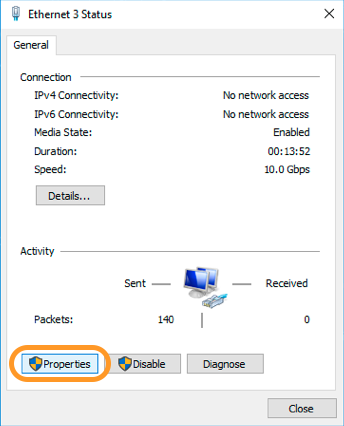

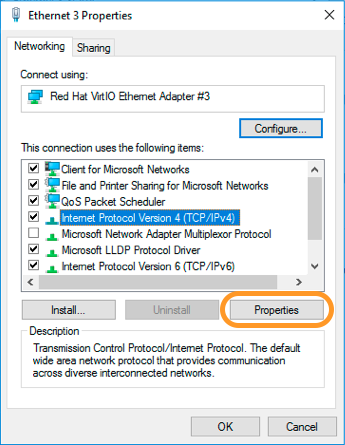

Sprawdź następnie właściwości:

właściwości dodatkowego interfejsu sieciowego właściwości dodatkowego interfejsu sieciowego

Krok 2: Konfiguracja IP

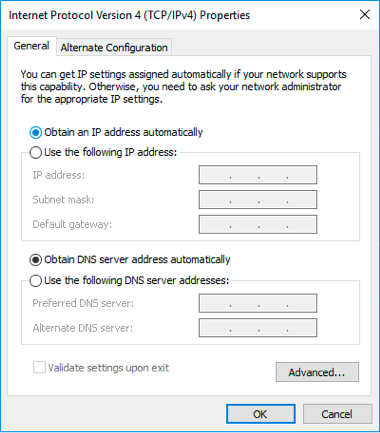

Wybierz opcję Use the following IP address:

konfiguracja IP

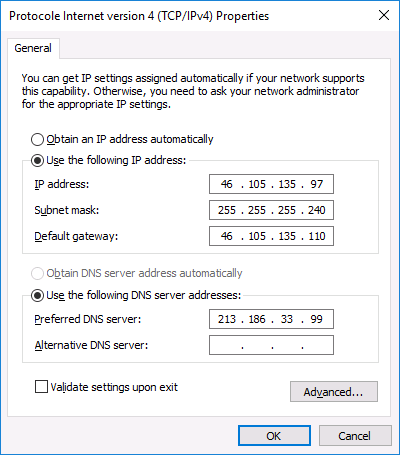

Zdefiniuj informacje o adresie IP:

konfiguracja IP

Krok 3: Ponowne uruchomienie interfejsu sieciowego

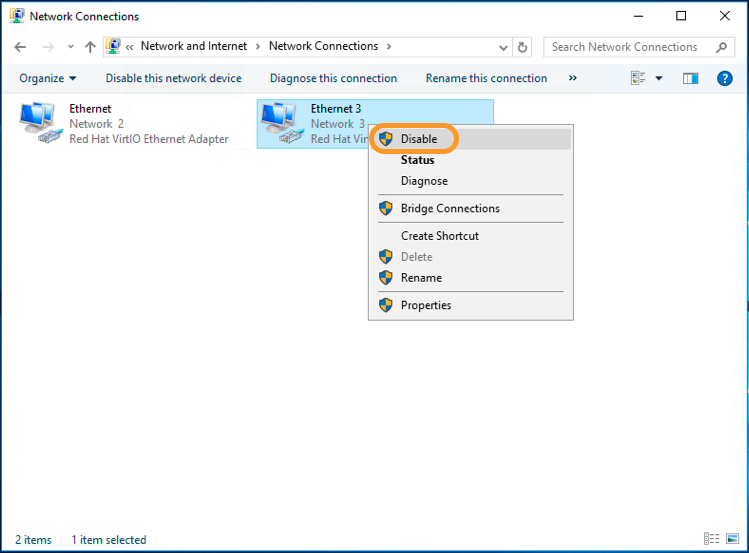

Najpierw wyłącz interfejs.

wyłączanie sieci

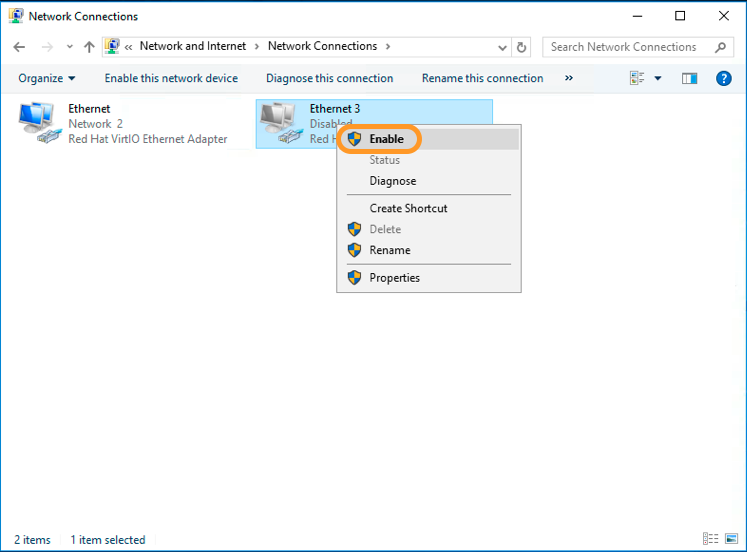

Następnie włącz go ponownie.

włączanie sieci

Rozwiązywanie problemów

Jeśli nie możesz nawiązać połączenia z maszyny wirtualnej lub serwera z siecią prywatną, utwórz zgłoszenie w Panelu klienta, podając następujące informacje:

  • Źródłowy adres IP i docelowy adres IP
  • Wynik polecenia ifconfig -a lub ipconfig /all z obu serwerów lub maszyn wirtualnych (konfiguracja interfejsu sieciowego)
  • Ping w obu kierunkach
  • Wynik polecenia arp -a
  • Tabela routingu

Dołącz powyższe wyniki do swojego zgłoszenia.
