Configurazione della vRack sul Public Cloud
Obiettivo
Il vRack è una rete privata che ti permette di configurare l'indirizzamento tra diversi Server dedicati OVHcloud. Ma ti permette anche di aggiungere delle istanze Public Cloud alla tua rete privata per creare un'infrastruttura di risorse fisiche e virtuali.
Questa guida ha l'obiettivo di accompagnarti nella configurazione delle tue istanze Public Cloud all'interno del tuo vRack.
Prerequisiti
Presentazione delle interfacce
Che si tratti di creare il tuo vRack o di aggiungere un'istanza all'interno di questa rete, potresti essere chiamato a utilizzare l'Spazio Cliente OVHcloud, le APIv6 OVHcloud, le API OpenStack, l'interfaccia Horizon o Terraform.
A seconda del tuo profilo tecnico e delle tue esigenze, potresti dover scegliere quale interfaccia o metodo utilizzare. Pertanto, per ogni azione, ti proporremo le diverse procedure possibili.
Ecco una descrizione rapida delle azioni possibili in base al metodo/interfaccia scelto:
Spazio Cliente OVHcloud
Lo Spazio Cliente OVHcloud è un'interfaccia completamente e unicamente visiva, che lo rende un'interfaccia ideale per la gestione di diversi VLAN. Avrai inoltre la possibilità di personalizzare l'intervallo di IP privati, che di default è 10.1.0.0/16.
I VLAN verranno distribuiti nella Regione selezionata. Avrai inoltre la possibilità di attivare o meno le passerelle, attivare le distribuzioni DHCP, ecc.
Potrai inoltre gestire la fatturazione dei tuoi servizi attraverso il tuo Spazio Cliente OVHcloud.
Interfaccia Horizon
Interfaccia visiva indipendente da OVHcloud, Horizon è l'implementazione originale del pannello di controllo di OpenStack, che fornisce un'interfaccia utente web ai servizi OpenStack, tra cui Nova, Swift, Keystone, ecc.
Questa interfaccia completa e tecnica ti permette di gestire la quasi totalità delle azioni OpenStack. Sarà una delle interfacce necessarie se desideri gestire più di due VLAN, aggiungere interfacce di rete private alle tue istanze, gestire immagini personalizzate, ecc.
Consulta la guida "Introduzione a Horizon" per familiarizzare con Horizon.
Info

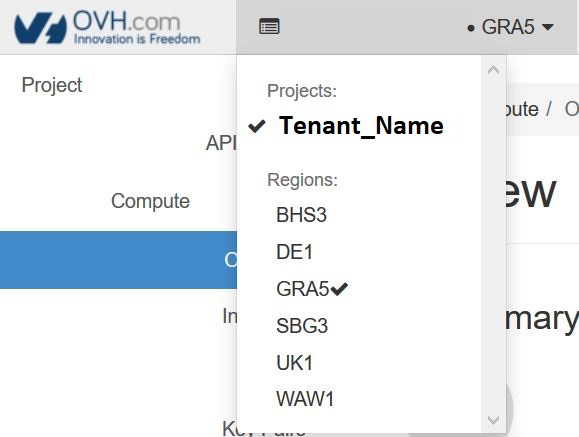

Horizon funzionando per zone, ricorda di selezionare la tua zona geografica di lavoro in alto a sinistra della tua interfaccia (GRA5, SBG3, BHS1, ecc.)
APIv6 OVHcloud
Ogni azione che esegui nello Spazio Cliente OVHcloud richiama le APIv6 OVHcloud.
Puoi addirittura andare più a fondo con le API rispetto al tuo spazio client.
L'interfaccia è meno visiva dello Spazio Cliente OVHcloud ma ti permetterà di effettuare un gran numero di azioni. Potrai gestire e personalizzare i tuoi VLAN, aggiungere interfacce alle tue istanze o creare server fortemente personalizzati.
Potrebbe talvolta essere necessario recuperare diverse informazioni prima di utilizzare un'API specifica.
Puoi accedere facilmente alle API dal nostro sito web, ma puoi anche creare i tuoi script PHP o Python per richiamarle.
In questo modo, potrai liberamente automatizzare le attività di base tramite script, ottimizzare le tue funzioni personali, ecc.
Consulta la guida "Primi passi con le API OVHcloud" per familiarizzare con l'utilizzo delle APIv6 OVHcloud.
API OpenStack
È possibile amministrare i servizi Public Cloud utilizzando righe di comando Linux o Windows, dopo il download e l'installazione degli strumenti OpenStack.
Questo metodo richiede buone conoscenze Linux o Windows per poterlo utilizzare, ma permette di sfruttare tutta la potenza di OpenStack in questo modo.
In base alla strato che desideri gestire, dovrai utilizzare il client Nova (Compute), Neutron (rete), Glance (Immagine) o Swift (Object Storage). L'ultimo arrivato della famiglia, il client OpenStack, ti permette di gestire direttamente quasi l'intera strato OpenStack.
Grazie all'API OpenStack, puoi inoltre automatizzare facilmente questa gestione attraverso i tuoi script.
Per familiarizzare con l'API OpenStack, consulta prima i seguenti guide:
Potrai quindi, in base alle tue esigenze, utilizzare le API dedicate a OpenStack:
- Nova (Compute)
- Glance (immagine)
- Cinder (immagine)
- Neutron (rete)
Info
In alcuni casi, sarà più semplice utilizzare le API OpenStack e in altri, le API Nova, Neutron, ecc.
Inoltre, alcune funzionalità potrebbero mancare dall'API OpenStack in base alla versione del tuo client e del tuo sistema operativo.
Per questa guida, è stato scelto di proporti le alternative più semplici e intuitive.
Puoi consultare in qualsiasi momento la documentazione ufficiale di OpenStack se desideri approfondire il loro utilizzo.
CLI OpenStack
Puoi gestire i tuoi servizi Public Cloud e il tuo vRack OVHcloud direttamente dal tuo terminale Linux o Windows grazie alla CLI OpenStack.
Questa interfaccia permette di gestire tutte le strati OpenStack:
- Nova: istanze (Compute)
- Neutron: reti
- Glance: immagini
- Cinder: volumi
La CLI centralizza queste funzionalità e può essere integrata nei tuoi script per automatizzare le tue attività.
Prima di iniziare, consulta le seguenti guide:
Info
La CLI OpenStack è pratica per gestire il tuo vRack, tuttavia alcune funzioni possono variare in base alla versione del client o del sistema operativo. Consulta la documentazione ufficiale di OpenStack.
Terraform
Terraform permette anche di gestire le infrastrutture di OVHcloud.
Per farlo, devi scegliere il fornitore e la risorsa Terraform corretti. Trova ulteriori informazioni nella nostra guida all'utilizzo di Terraform.
Procedura
Passo 1: Attivare e gestire un vRack
WARNING
Il vRack è gestito a livello di infrastruttura OVHcloud, il che significa che puoi amministrarlo solo dal tuo Spazio Cliente e tramite le APIv6 OVHcloud.
INFO
Questo passo non si applica ai progetti appena creati, che vengono automaticamente forniti con un vRack. Per visualizzare il vRack una volta creato il progetto, vai alla sezione Network e clicca su Rete privata vRack per visualizzare il/i vRack/i.
Se hai un progetto più vecchio e non hai un vRack, devi ordinarne uno. Questo prodotto è gratuito e l'attivazione richiede solo alcuni minuti.

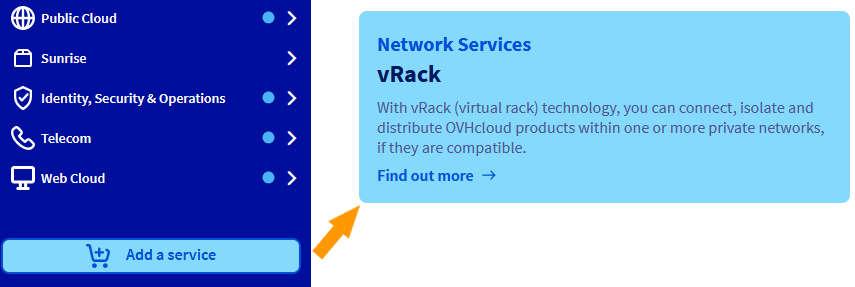

Nel menu a sinistra dello schermo, clicca sul pulsante Aggiungi un servizio (icona del carrello). Usa il filtro in alto della pagina o scorri verso il basso per trovare il servizio vRack.
Verrai reindirizzato su un'altra pagina per confermare l'ordine, l'operazione richiederà alcuni minuti.
Una volta che il servizio è attivo, lo troverai nel tuo Spazio Cliente nella sezione Network > Rete privata vRack, con la denominazione "pn-xxxxxx".
Clicca sul tuo vRack, seleziona il progetto che desideri aggiungervi nella lista dei servizi idonei e clicca sul pulsante Aggiungi.
Per continuare la configurazione del vRack dallo Spazio Cliente OVHcloud, prosegui la lettura di questa guida a partire dal passo 2: Creare una rete privata nel vRack, scheda Dallo Spazio Cliente OVHcloud.
Dalle APIv6 OVHcloud
Passo 1: Attivare e gestire un vRack
Accedi alle APIv6 OVHcloud seguendo la guida "Primi passi con le API OVHcloud".
Una volta autenticato, segui le procedure descritte di seguito:
Creazione del carrello
INFO
Questa chiamata creerà un identificativo per il tuo "carrello". Potrai aggiungervi quanti articoli desideri prima di confermarlo.
In questo caso, l'ordine di un vRack è gratuito. Recupera il numero del tuo carrello (cartId), ti sarà indispensabile per proseguire.
Recupero delle informazioni necessarie all'ordine del vRack
INFO
Questa chiamata ti permetterà di recuperare l'insieme delle informazioni necessarie all'ordine del vRack. Copia gli elementi seguenti:
cartId, duration, planCode, e pricingMode.
Aggiunta del vRack nel carrello
INFO
Questa chiamata ti permetterà di aggiungere il vRack al carrello aggiungendo l'insieme delle informazioni necessarie all'ordine.
Nel caso del vRack, darebbe ad esempio:
cartId: [identificativo del tuo carrello]
duration: "P1M"
planCode: "vrack"
pricingMode: "default"
quantity: 1
Una volta che avrai confermato l'ordine, otterrai un numero d'articolo ("itemId"). Conserva questa informazione, ti sarà utile se desideri apportare modifiche prima della conferma del carrello.
Conferma del carrello
Una volta che tutti gli articoli sono nel tuo carrello, dovrai confermarlo:
INFO
Questa chiamata confermerà il carrello e ti creerà un ordine (orderId). Conserva questa informazione, ti sarà necessaria per la conferma dell'ordine.
Conferma dell'ordine finale
Per confermare l'ordine, hai due metodi possibili:
INFO
Anche se si tratta di un ordine a 0 €, è necessario simulare un pagamento dell'ordine (orderId). Il tuo ordine verrà allora confermato e il suo trattamento inizierà.
Una volta che l'ordine gratuito è confermato, può essere necessario attendere alcuni minuti affinché il vRack sia attivo.
Passo 2: Aggiungere il tuo progetto Public Cloud nel vRack
Una volta che il vRack è attivo, dovrai integrare il tuo/i progetti Public Cloud nel vRack.
Accedi alle APIv6 OVHcloud seguendo la guida "Primi passi con le API OVHcloud".
Nel caso in cui l'identificativo del progetto Public Cloud non sia noto, le chiamate seguenti ti permetteranno di recuperarlo.
Identificazione del progetto
INFO
Questa chiamata permette di recuperare l'elenco dei progetti.
INFO
Questa chiamata permette di identificare il progetto grazie al campo "description".
Aggiunta del progetto nel vRack
Una volta conosciuti l'identificativo del progetto e il nome del vRack, la loro associazione si effettua tramite la chiamata seguente:
Compila i campi della chiamata con le informazioni rilevate in precedenza:
-
serviceName: nome del vRack nella forma "pn-xxxxxx".
-
project: identificativo del progetto Public Cloud, nella forma di una stringa di 32 caratteri.
INFO
Questa chiamata inizializza l'associazione del progetto al vRack, è necessario quindi recuperare l'identificativo della task per verificare il suo avanzamento.
Verifica dell'avanzamento della task di aggiunta
Puoi consultare l'evoluzione dell'aggiunta del progetto nel vRack grazie a questa chiamata:
INFO
Questa chiamata è facoltativa e permette solo di verificare lo stato della task. Una volta che questa è terminata, puoi passare al passo successivo.
Passo 2: Creare una rete privata nel vRack
È necessario creare una rete privata con una rete locale virtuale (VLAN) affinché le istanze collegate al vRack possano comunicare tra loro.
Sull'offerta Public Cloud, puoi creare fino a 4 000 VLAN all'interno di un unico vRack. Ciò significa che puoi utilizzare ogni indirizzo IP privato fino a 4 000 volte.
Così, ad esempio, l'IP 192.168.0.10 della VLAN 2 è diverso dall'IP 192.168.0.10 della VLAN 42.
Questo può esserti utile per segmentare il tuo vRack tra diversi reti virtuali.
Dallo Spazio Cliente OVHcloud e dalle APIv6 OVHcloud è possibile personalizzare tutte le impostazioni: modalità e regione di distribuzione, nome e ID della VLAN, intervallo di indirizzi IP privati (ad esempio 10.0.0.0/16), DHCP e gateway.
INFO
A differenza dei Server dedicati, non è necessario "taggare" la VLAN direttamente su un'istanza Public Cloud.
Per ulteriori informazioni sulla gestione delle VLAN del vRack dei Server dedicati, consulta questa guida: Creare più VLAN nel vRack.
WARNING
OpenStack non essendo situato allo stesso livello dell'infrastruttura, non potrai personalizzare le VLAN attraverso l'interfaccia Horizon o le API OpenStack.
Dopo aver creato il vRack, il passo successivo consiste nel creare una rete privata.
Nella scheda Public cloud, clicca su Private Network nel menu a sinistra sotto Network.
Clicca ora su Crea una rete privata. La pagina successiva ti permetterà di personalizzare diversi parametri.

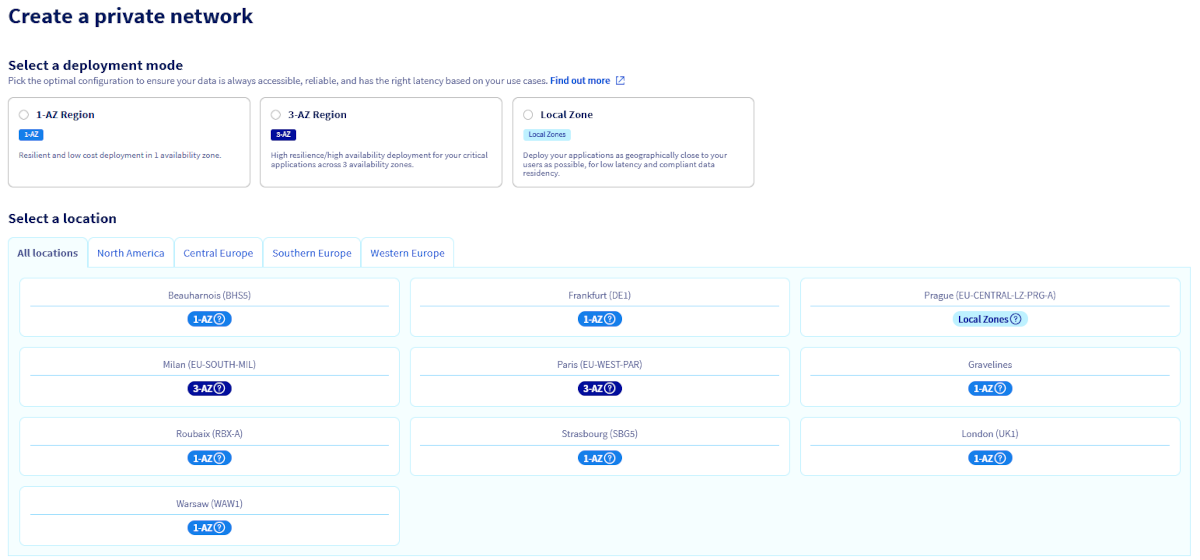

Per iniziare, seleziona una modalità di distribuzione e la regione in cui desideri creare la rete privata.

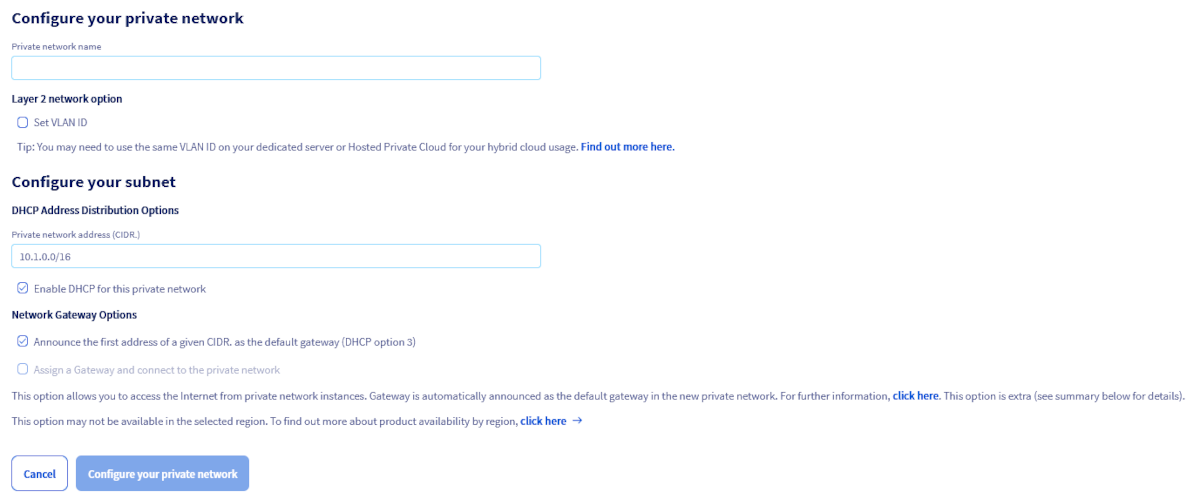

Nella fase successiva, ti vengono presentate diverse opzioni:
Nel campo Nome della rete privata, definisci un nome per la tua rete privata.
Opzione rete del layer 2
Se selezioni la casella Definisci un ID VLAN, dovrai scegliere un numero VLAN compreso tra 0 e 4000.
Se non selezioni questa casella, il sistema assegnerà un numero VLAN casuale.
Nel caso in cui tu debba far comunicare dei Server dedicati OVHcloud con VLAN taggati, consulta la seguente guida: Creare più VLAN in un vRack.
Opzioni di distribuzione degli indirizzi DHCP
L'intervallo DHCP predefinito è 10.1.0.0/16. Puoi utilizzare un altro intervallo privato a tua scelta o disattivare il DHCP per questa rete privata.
Opzioni gateway di rete
- Annunciare la prima indirizzo di un CIDR come gateway predefinito (opzione DHCP 3): Quando questa opzione è attivata, il server DHCP annuncia il primo indirizzo del CIDR come gateway predefinito alle macchine collegate alla rete.
- Assegna una Gateway e collegati alla rete privata: Seleziona questa opzione se hai l'intenzione di creare delle istanze con una rete privata esclusivamente. Per ulteriori informazioni, ti invitiamo a consultare le seguenti guide: Creare una rete privata con una Gateway e Creare una prima istanza Public Cloud e collegarvisi.
Una volta effettuate le tue scelte, clicca su Configura la tua rete privata per avviare il processo.
INFO
La creazione della rete privata può richiedere diversi minuti.
Una volta connesso all'APIv6 OVHcloud, esegui i seguenti comandi nell'ordine.
Passo 1 - Recupero delle informazioni necessarie:
Progetto Public Cloud
INFO
Questa chiamata permette di recuperare l'elenco dei progetti.
INFO
Questa chiamata permette di identificare il progetto grazie al campo "description".
vRack interessato
INFO
Nel campo serviceName, indica l'identificativo del tuo progetto. Conserva l'informazione relativa all'identificativo del vRack nella forma "pn-xxxxx".
Passo 2 - Creazione della rete privata:
INFO
Compila i campi con le informazioni precedentemente ottenute:
- serviceName: ID del progetto.
- name: il nome che desideri dare al VLAN.
Puoi lasciare il campo "Region" vuoto per attivarlo in tutte le regioni.
L'identificativo del VLAN (vlanId) è necessario se desideri creare un VLAN specifico.
La creazione richiede alcuni istanti.
Per verificare le informazioni dei tuoi VLAN, puoi utilizzare la seguente chiamata:
INFO
Questa chiamata permette di recuperare il networkId. Questo si presenterà nella forma seguente: nome-vrack_vlanId.
Ad esempio, per il VLAN 42: pn-xxxxxx_42.
Passo 3 - Creazione del sottorete:
Per default, se non aggiungi un sottorete, l'intervallo IP utilizzato è il seguente:
Se desideri gestire personalmente le assegnazioni IP, dovrai creare un sottorete.
Per farlo, una volta creato il VLAN, dovrai creare il sottorete per ogni zona interessata tramite la seguente chiamata:
Puoi compilare i campi come segue:
INFO
Questo è il passo per la creazione del sottorete per regione. Puoi attivare o meno l'assegnazione di indirizzi IP privati in modo dinamico tramite DHCP.
Dovrai effettuare la stessa operazione per ogni zona in cui sono presenti le tue istanze.
WARNING
Fai attenzione a separare correttamente i tuoi pool di indirizzi IP per le diverse regioni. Ad esempio:
- Da 192.168.0.2 a 192.168.0.254 per SBG1.
- Da 192.168.1.2 a 192.168.1.254 per GRA1.
In Terraform, devi utilizzare il provider OpenStack. Puoi scaricare un esempio completo di script terraform da questo repository GitHub.
La parte specifica per OVHcloud per l'integrazione vRack è il parametro value_specs.
resource "openstack_networking_network_v2" "tf_network" {
name = "tf_network"
admin_state_up = "true"
value_specs = {
"provider:network_type" = "vrack"
"provider:segmentation_id" = var.vlan_id
}
}
resource "openstack_networking_subnet_v2" "tf_subnet"{
name = "tf_subnet"
network_id = openstack_networking_network_v2.tf_network.id
cidr = "10.1.0.0/16"
enable_dhcp = true
}
Nell'esempio seguente, specificiamo il VLAN_ID a cui vogliamo che la rete appartenga tramite --provider-network-type e --provider-segment.
Puoi rimuovere questi parametri. In questo caso, verrà utilizzato un VLAN_ID disponibile.
openstack network create --provider-network-type vrack --provider-segment 42 OS_CLI_private_network
openstack subnet create --dhcp --network OS_CLI_private_network OS_CLI_subnet --subnet-range 10.1.0.0/16
Passo 3: Integrazione di un'istanza nel vRack
Due situazioni possono presentarsi:
- L'istanza non esiste ancora.
- L'istanza esiste già e devi aggiungerla al vRack.
Caso di una nuova istanza

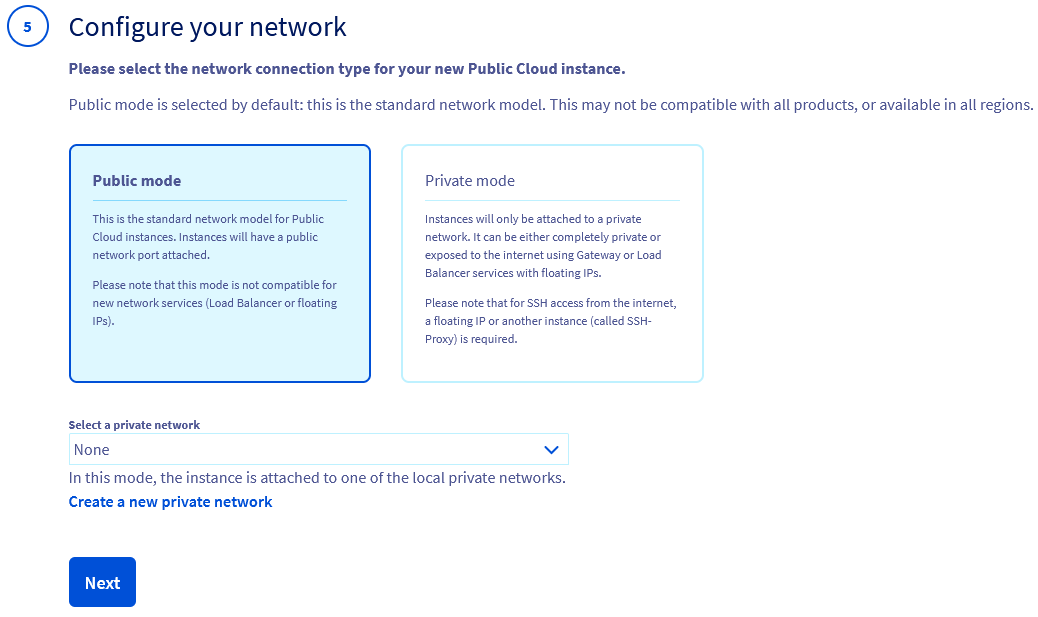

Consulta la guida "Creare un'istanza dallo spazio cliente". Durante la creazione di un'istanza, puoi scegliere all'ultimo passo, un tipo di rete e quindi una rete privata alla quale integrare la tua istanza.
WARNING

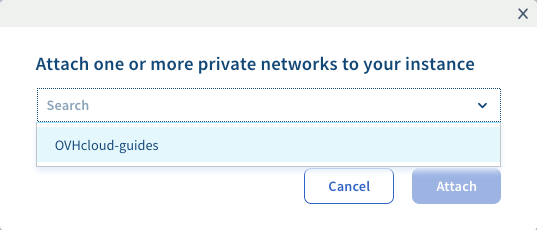

Durante la creazione di una nuova istanza, potrai collegare la tua istanza a un solo vRack dallo Spazio Cliente OVHcloud.
Per aggiungere più interfacce diverse, dovrai utilizzare le API OpenStack o Horizon.
Una volta connesso all'APIv6 OVHcloud, esegui i seguenti comandi nell'ordine.
Passo 1 - Recupero delle informazioni necessarie
Recupero dell'identificativo del progetto:
Recupero del networkID della rete pubblica (EXT-NET)
Recupero del networkID della rete privata (interfaccia vRack creata in precedenza)
INFO
L'identificativo ottenuto ha la forma: "pn-xxxxx_yy" dove yy è il numero del VLAN.
Recupero dell'identificativo del tipo di istanza scelto (flavorId)
INFO
È possibile limitare l'elenco specificando la zona di creazione della tua istanza.
Recupero dell'identificativo dell'immagine scelta (imageId)
INFO
È possibile limitare l'elenco specificando la zona di creazione della tua istanza.
Recupero dell'identificativo della tua chiave SSH OpenStack (sshKeyId)
Se non hai ancora aggiunto una chiave SSH al tuo spazio cliente, puoi farlo utilizzando la seguente funzione API:
Passo 2 - Distribuzione dell'istanza
Una volta raccolti tutti gli elementi necessari alla distribuzione, puoi utilizzare il seguente richiamo:
Dovrai specificare almeno i seguenti campi:
Una volta effettuato il richiamo, se tutte le informazioni sono state correttamente indicate, l'istanza verrà creata con una o più interfacce di rete.
WARNING
A seconda dei sistemi operativi, dovrai configurare manualmente le tue interfacce di rete private affinché vengano prese in considerazione.
OpenStack non è in grado di dare la priorità all'interfaccia pubblica rispetto all'interfaccia vRack, quindi potrebbe verificarsi che quest'ultima diventi la route predefinita.
La conseguenza diretta è che l'istanza non è raggiungibile da un'IP pubblica.
Un riavvio o più riavvii dell'istanza dallo spazio cliente potrebbero permettere di risolvere la situazione.
Un'altra soluzione consiste nel connettersi all'istanza in SSH attraverso uno dei tuoi server presenti nella stessa rete privata. Puoi anche correggere la configurazione di rete dell'istanza attraverso la modalità Rescue.
Recupero delle informazioni necessarie
Identificazione delle reti pubbliche e private:
openstack network list
+--------------------------------------+------------+-------------------------------------+
| ID | Name | Subnets |
+--------------------------------------+------------+-------------------------------------+
| 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx | MioVLAN-42 | xxxxxxxx-yyyy-xxxx-yyyy-xxxxxxxxxxxx|
| 34567890-12ab-cdef-xxxx-xxxxxxxxxxxx | Ext-Net | zzzzzzzz-yyyy-xxxx-yyyy-xxxxxxxxxxxx|
| 67890123-4abc-ef12-xxxx-xxxxxxxxxxxx | MioVLAN_0 | yyyyyyyy-xxxx-xxxx-yyyy-xxxxxxxxxxxx|
+--------------------------------------+------------+-------------------------------------+
o
nova net-list
+--------------------------------------+------------+------+
| ID | Label | CIDR |
+--------------------------------------+------------+------+
| 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx | MioVLAN-42 | None |
| 34567890-12ab-cdef-xxxx-xxxxxxxxxxxx | Ext-Net | None |
| 67890123-4abc-ef12-xxxx-xxxxxxxxxxxx | MioVLAN_0 | None |
+--------------------------------------+------------+------+
INFO
Dovrai annotare gli ID delle reti che ti interessano:
- Ext-Net per ottenere un'IP pubblica.
- Quello del o dei VLAN necessari alla tua configurazione.
Annota anche le seguenti informazioni, come indicato nella guida all'utilizzo dell'API Nova:
- ID o nome della chiave SSH OpenStack.
- ID del tipo di istanza (flavor).
- ID dell'immagine desiderata (Sistema operativo, snapshot, ecc.).
Distribuzione dell'istanza
Con gli elementi recuperati in precedenza, è possibile creare un'istanza includendola direttamente nel vRack:
nova boot --key-name SSHKEY --flavor [ID-flavor] --image [ID-Image] --nic net-id=[ID-Network 1] --nic net-id=[ID-Network 2] [nom de votre instance]
Per esempio:
nova boot --key-name ma-cle-ssh --flavor xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx --image yyyy-yyyy-yyyy-yyyy-yyyyyyyyyyyy --nic net-id=[id_Ext-Net] --nic net-id=[id_VLAN] NomDeMonInstance
+--------------------------------------+------------------------------------------------------+
| Property | Value |
+--------------------------------------+------------------------------------------------------+
| OS-DCF:diskConfig | MANUAL |
| OS-EXT-AZ:availability_zone | |
| OS-EXT-STS:power_state | 0 |
| OS-EXT-STS:task_state | scheduling |
| OS-EXT-STS:vm_state | building |
| OS-SRV-USG:launched_at | - |
| OS-SRV-USG:terminated_at | - |
| accessIPv4 | |
| accessIPv6 | |
| adminPass | xxxxxxxxxxxx |
| config_drive | |
| created | YYYY-MM-DDTHH:MM:SSZ |
| flavor | [Flavor Type] (xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx) |
| hostId | |
| id | xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx |
| image | [Image Type] (xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx) |
| key_name | [Nome della chiave] |
| metadata | {} |
| name | [Nome della tua istanza] |
| os-extended-volumes:volumes_attached | [] |
| progress | 0 |
| security_groups | default |
| status | BUILD |
| tenant_id | zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzz |
| updated | YYYY-MM-DDTHH:MM:SSZ |
| user_id | zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzz |
+--------------------------------------+------------------------------------------------------+
o
openstack server create --key-name SSHKEY --flavor [ID-flavor] --image [ID-Image] --nic net-id=[ID-Network 1] --nic net-id=[ID-Network 2] [nom de votre instance]
Per esempio:
openstack server create --key-name ma-cle-ssh --flavor xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx --image yyyy-yyyy-yyyy-yyyy-yyyyyyyyyyyy --nic net-id=[id_Ext-Net] --nic net-id=[id_VLAN] NomDeMonInstance
+--------------------------------------+------------------------------------------------------+
| Property | Value |
+--------------------------------------+------------------------------------------------------+
| OS-DCF:diskConfig | MANUAL |
| OS-EXT-AZ:availability_zone | |
| OS-EXT-STS:power_state | 0 |
| OS-EXT-STS:task_state | scheduling |
| OS-EXT-STS:vm_state | building |
| OS-SRV-USG:launched_at | - |
| OS-SRV-USG:terminated_at | - |
| accessIPv4 | |
| accessIPv6 | |
| adminPass | xxxxxxxxxxxx |
| config_drive | |
| created | YYYY-MM-DDTHH:MM:SSZ |
| flavor | [Flavor Type] (xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx) |
| hostId | |
| id | xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx |
| image | [Image Type] (xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx) |
| key_name | [Nome della chiave] |
| metadata | {} |
| name | [Nome della tua istanza] |
| os-extended-volumes:volumes_attached | [] |
| progress | 0 |
| security_groups | default |
| status | BUILD |
| tenant_id | zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzz |
| updated | YYYY-MM-DDTHH:MM:SSZ |
| user_id | zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzz |
+--------------------------------------+------------------------------------------------------+
Hai la possibilità di definire l'indirizzo IP della tua istanza vRack al livello di OpenStack.
Per farlo, puoi aggiungere un semplice argomento nella funzione "--nic":
--nic net-id=[ID-Network],v4-fixed-ip=[IP_static_vRack]
Per esempio:
--nic net-id=[ID-vRack],v4-fixed-ip=192.168.0.42
Verifica dell'istanza
Dopo pochi istanti, puoi verificare l'elenco delle istanze esistenti per trovare il server creato:
openstack server list
+--------------------------------------+---------------------+--------+--------------------------------------------------+---------------------+
| ID | Name | Status | Networks | Image Name |
+--------------------------------------+---------------------+--------+--------------------------------------------------+---------------------+
| xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxxxx | [Nome dell'istanza] | ACTIVE | Ext-Net=[IP_V4], [IP_V6]; MonVrack=[IP_V4_vRack] | [Nome dell'istanza] |
+--------------------------------------+---------------------+--------+--------------------------------------------------+---------------------+
nova list
+--------------------------------------+---------------------+--------+------------+-------------+--------------------------------------------------+
| ID | Name | Status | Task State | Power State | Networks |
+--------------------------------------+---------------------+--------+------------+-------------+--------------------------------------------------+
| xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx | [Nome dell'istanza] | ACTIVE | - | Running | Ext-Net=[IP_V4], [IP_V6]; MonVrack=[IP_V4_vRack] |
+--------------------------------------+---------------------+--------+------------+-------------+--------------------------------------------------+
Caso di un'istanza già esistente
Lo Spazio Cliente OVHcloud consente di collegare un'istanza a una o più reti private ma non offre una configurazione avanzata delle interfacce di rete. Se desideri personalizzarle ulteriormente, dovrai gestirle tramite le APIv6 OVHcloud, le API OpenStack o tramite Horizon.
L'azione consiste semplicemente nell'aggiungere una nuova interfaccia di rete al tuo server, oltre a quella esistente.
Ad esempio, se hai un'interfaccia pubblica eth0, avrai in più un'interfaccia eth1.
Warning
La configurazione di questa nuova interfaccia non è quasi mai automatica. Dovrai quindi configurarla in DHCP o con un indirizzo IP fisso in base alla tua infrastruttura.
Accedi al tuo Spazio Cliente OVHcloud, vai alla sezione Public Cloud e seleziona il progetto Public Cloud desiderato in alto a sinistra.

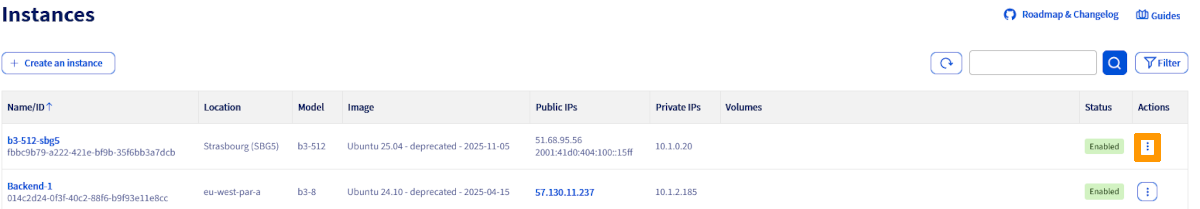

Clicca quindi su Instanze nel menu laterale sinistro. Clicca successivamente sul pulsante ⁝ a destra dell'istanza desiderata e poi su Dettagli dell'istanza.

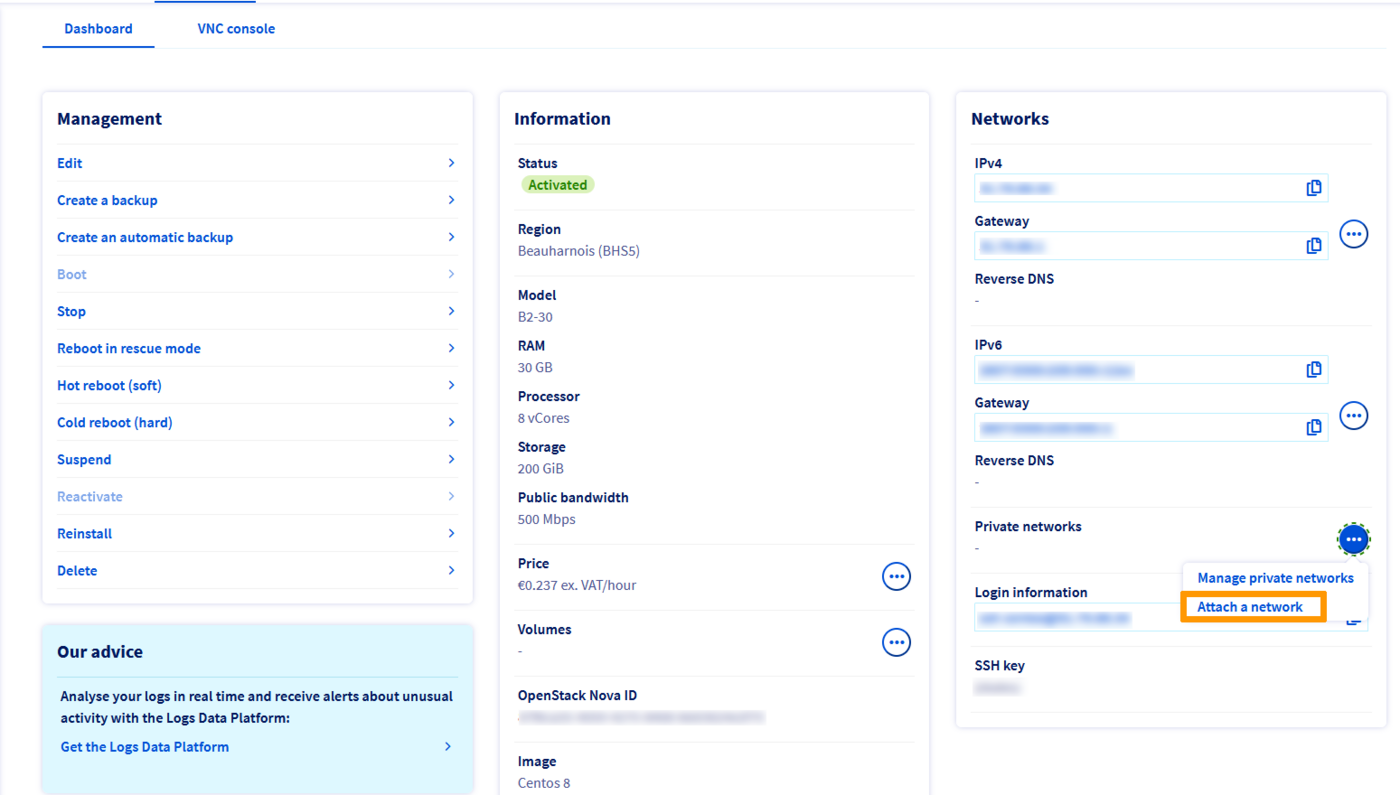

Ti verrà mostrato il pannello del tuo'istanza. Clicca sul pulsante ⁝ a destra di "Reti private" e poi su Associa una rete.
Nella finestra che appare, seleziona una o più reti private da collegare alla tua istanza e clicca su Confermare.
L'azione consiste semplicemente nell'aggiungere una nuova interfaccia di rete al tuo server, oltre a quella esistente.
Ad esempio, se il server dispone di un'interfaccia pubblica eth0, verrà aggiunta un'interfaccia supplementare eth1.
INFO
La configurazione di questa nuova interfaccia non è quasi mai automatica.
Dovrai quindi configurarla in DHCP o con un indirizzo IP fisso in base alla tua infrastruttura.
Le fasi seguenti descrivono come gestire le interfacce di rete delle tue istanze.
Fase 1 - Recupero delle informazioni necessarie
Recupero dell'identificativo del progetto:
Recupero dell'identificativo dell'istanza:
Recupero del networkID della rete pubblica (EXT-NET):
Recupero del networkID della rete privata (interfaccia vRack creata in precedenza):
INFO
L'identificativo ottenuto ha la forma: "pn-xxxxx_yy" dove yy è il numero del VLAN.
Fase 2 - Aggiunta di un'interfaccia alla tua istanza
Una volta recuperate tutte le informazioni necessarie, puoi utilizzare la seguente chiamata:
Dovrai compilare almeno i seguenti campi:
Una volta effettuata la chiamata, se tutte le informazioni sono state correttamente indicate, verrà aggiunta una nuova interfaccia alla tua istanza.
INFO
La tua istanza OVHcloud disporrà quindi di una nuova interfaccia di rete oltre all'interfaccia pubblica (Ext-net).
Potrai vedere, nel riepilogo dell'istanza, l'indirizzo IP privato assegnato automaticamente alla tua interfaccia.
A tuo carico configurarla tramite il DHCP o utilizzare i tuoi IP personali tramite una configurazione in IP statico.
Fase 3 - Rimozione di un'interfaccia dalla tua istanza
WARNING
Rimuovere un'interfaccia di rete ne comporta l'eliminazione immediata.
Tuttavia, è importante notare che se rimuovi l'interfaccia "Ext-Net" (IP pubblico), tale indirizzo verrebbe rilasciato e rimesso in circolazione. Non potresti quindi riassegnartelo.
Questa azione va effettuata solo se desideri isolare il tuo server nel vRack (rete privata) o, al contrario, rimuoverlo da uno o più VLAN.
Una volta recuperate tutte le informazioni necessarie, puoi utilizzare la seguente chiamata per eliminare un'interfaccia:
Dovrai compilare almeno i seguenti campi:
Accedi all'interfaccia Horizon seguendo il metodo indicato nella prima parte di questa guida.
Accedi alla tua area di lavoro:

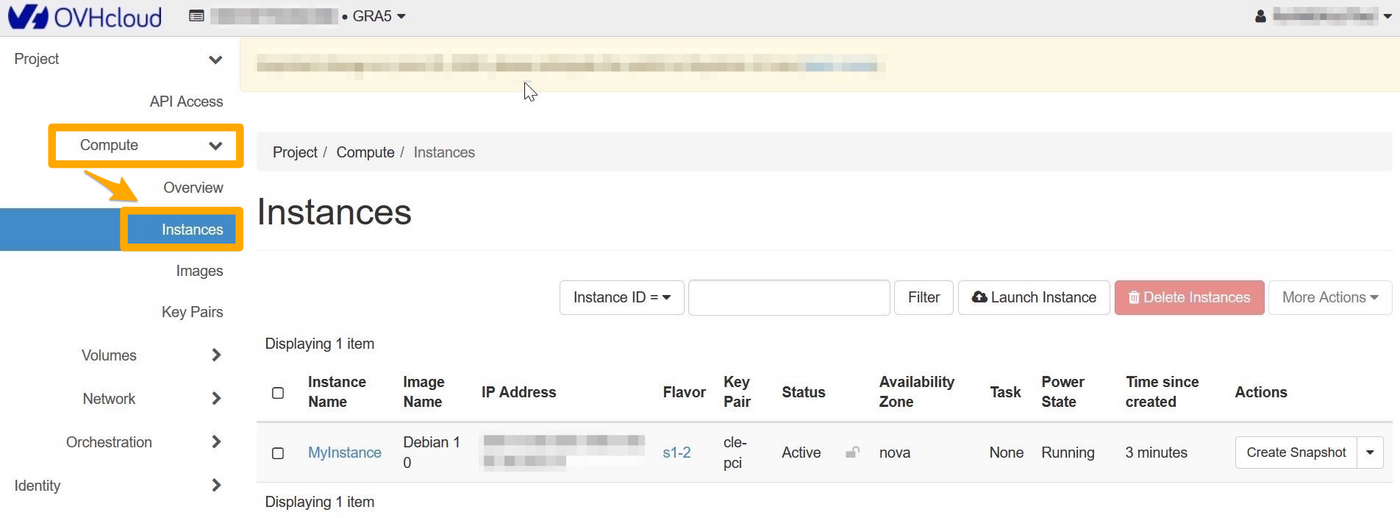

Vai quindi in Compute, quindi in Instances:
Aggiunta di un'interfaccia di rete privata

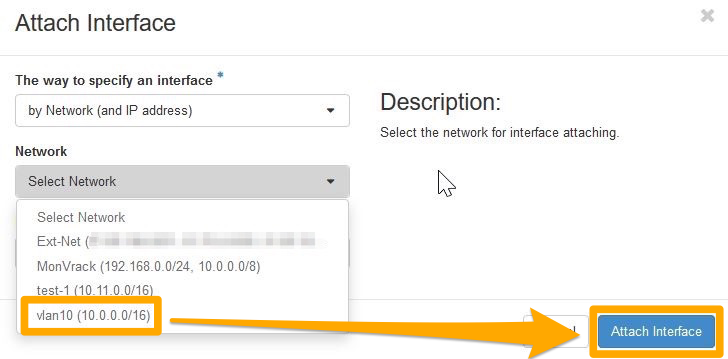

Per aggiungere un'interfaccia, nella colonna Actions, clicca sulla freccia per accedere alle azioni possibili sull'istanza. Clicca quindi su Attach Interface:
Seleziona la tua interfaccia e conferma:
INFO
La tua istanza OVHcloud disporrà quindi di una nuova interfaccia di rete oltre all'interfaccia pubblica (Ext-net).
Potrai vedere, nel riepilogo dell'istanza, l'indirizzo IP privato assegnato automaticamente alla tua interfaccia.
A tuo carico configurarla tramite il DHCP o utilizzare i tuoi IP personali tramite una configurazione in IP statico.
Rimozione di un'interfaccia di rete
WARNING
Rimuovere un'interfaccia di rete ne comporta l'eliminazione immediata.
Tuttavia, è importante notare che se rimuovi l'interfaccia "Ext-Net" (IP pubblico), tale indirizzo verrebbe rilasciato e rimesso in circolazione. Non potresti quindi riassegnartelo.
Questa azione va effettuata solo se desideri isolare il tuo server nel vRack (rete privata) o, al contrario, rimuoverlo da uno o più VLAN.

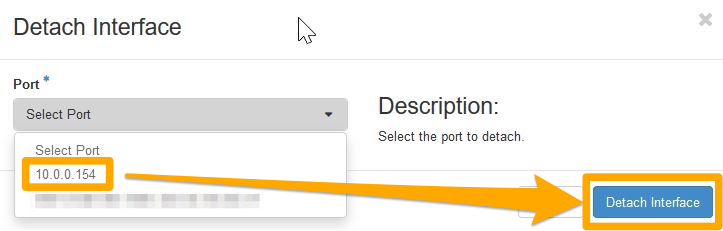

Per rimuovere un'interfaccia di rete privata, nella colonna Actions, clicca sulla freccia per accedere alle azioni possibili sull'istanza. Clicca quindi su Detach Interface:
Seleziona l'interfaccia da eliminare e conferma:
Recupero delle informazioni necessarie
Individuazione delle tue istanze:
openstack server list
+--------------------------------------+----------------+--------+------------------------------------------------------------------------+------------+
| ID | Name | Status | Networks | Image Name |
+--------------------------------------+----------------+--------+------------------------------------------------------------------------+------------+
| 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx | La-mia-istanza | ACTIVE | Ext-Net=xx.xx.xx.xx, 2001:41d0:yyyy:yyyy::yyyy; MonVrack=192.168.0.124 | Debian 9 |
+--------------------------------------+----------------+--------+------------------------------------------------------------------------+------------+
o
nova list
+--------------------------------------+----------------+--------+------------+-------------+----------------------------------------------------------------------+
| ID | Name | Status | Task State | Power State | Networks |
+--------------------------------------+----------------+--------+------------+-------------+----------------------------------------------------------------------+
| 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx | La-mia-istanza | ACTIVE | - | Running | Ext-Net=xx.xx.xx.xx,2001:41d0:yyyy:yyyy::yyyy;MonVrack=192.168.0.124 |
+--------------------------------------+----------------+--------+------------+-------------+----------------------------------------------------------------------+
Individuazione delle reti pubbliche e private:
openstack network list
+--------------------------------------+------------+-------------------------------------+
| ID | Name | Subnets |
+--------------------------------------+------------+-------------------------------------+
| 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx | MioVLAN-42 | xxxxxxxx-yyyy-xxxx-yyyy-xxxxxxxxxxxx|
| 34567890-12ab-cdef-xxxx-xxxxxxxxxxxx | Ext-Net | zzzzzzzz-yyyy-xxxx-yyyy-xxxxxxxxxxxx|
| 67890123-4abc-ef12-xxxx-xxxxxxxxxxxx | MioVLAN-0 | yyyyyyyy-xxxx-xxxx-yyyy-xxxxxxxxxxxx|
+--------------------------------------+------------+-------------------------------------+
o
nova net-list
+--------------------------------------+------------+------+
| ID | Label | CIDR |
+--------------------------------------+------------+------+
| 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx | MioVLAN-42 | None |
| 34567890-12ab-cdef-xxxx-xxxxxxxxxxxx | Ext-Net | None |
| 67890123-4abc-ef12-xxxx-xxxxxxxxxxxx | MioVLAN-0 | None |
+--------------------------------------+------------+------+
INFO
Dovrai annotare gli ID delle reti che ti interessano:
- Ext-Net per ottenere un IP pubblico.
- Quello del o dei VLAN necessari alla tua configurazione.
Aggiunta di un'interfaccia di rete privata
Per collegare una nuova interfaccia, puoi effettuare il seguente comando:
nova interface-attach --net-id <ID-VLAN> <ID-instance>
Ad esempio:
nova interface-attach --net-id 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx
Puoi verificare che l'azione sia stata correttamente eseguita:
nova show <ID-instance>
+--------------------------------------+----------------------------------------------------------+
| Property | Value |
+--------------------------------------+----------------------------------------------------------+
| Ext-Net network | xx.xx.xx.xx, 2001:41d0:xxx:xxxx::xxxx | => il tuo IP pubblico
| MioVLAN-42 network | 192.168.0.x | => il tuo IP privato
[...]
o
openstack server show <ID-instance>
+--------------------------------------+-------------------------------------------------------------------------+
| Field | Value |
+--------------------------------------+-------------------------------------------------------------------------+
[...]
| addresses | Ext-Net=xx.xx.xx.xx, 2001:41d0:xxx:xxxx::xxxx ; MioVLAN-42=192.168.0.x | => il tuo IP pubblico ; il tuo IP privato
[...]
Rimozione di un'interfaccia di rete
Warning
Rimuovere un'interfaccia di rete ne comporta l'eliminazione immediata.
Tuttavia, è importante notare che se rimuovi l'interfaccia "Ext-Net" (IP pubblico), tale indirizzo verrebbe rilasciato e rimesso in circolazione. Non potresti quindi riassegnartelo.
Questa azione va effettuata solo se desideri isolare il tuo server nel vRack (rete privata) o, al contrario, rimuoverlo da uno o più VLAN.
Per rimuovere un'interfaccia di rete, avrai prima bisogno di identificare la porta Neutron che sarà stata creata.
Per farlo, puoi utilizzare i seguenti comandi:
neutron port-list
+--------------------------------------+------+-------------------+---------------------------------------------------------------------------------------------------+
| id | name | mac_address | fixed_ips |
+--------------------------------------+------+-------------------+---------------------------------------------------------------------------------------------------+
| 12345678-abcd-ef01-2345-678910abcdef | | fa:xx:xx:xx:xx:xx | {"subnet_id": "01234567-8901-abscdef12345678910abcd", "ip_address": "192.168.0.x"} |
| 09876543-210a-bcde-f098-76543210abcd | | fa:yy:yy:yy:yy:yy | {"subnet_id": "65432109-abcd-ef09-8765-43210abcdef1", "ip_address": "2001:41d0:xxx:xxxx::xxxx"} |
| | | | {"subnet_id": "abcdef12-3456-7890-abcd-ef1234567890", "ip_address": "YY.YY.YY.YY"} |
+--------------------------------------+------+-------------------+---------------------------------------------------------------------------------------------------+
o
openstack port list
+--------------------------------------+------+-------------------+-------------------------------------------------------------------------------------------+
| ID | Name | MAC Address | Fixed IP Addresses |
+--------------------------------------+------+-------------------+-------------------------------------------------------------------------------------------+
| 12345678-abcd-ef01-2345-678910abcdef | | fa:xx:xx:xx:xx:xx | ip_address='192.168.0.xx', subnet_id='301234567-8901-abscdef12345678910abcd' |
| 09876543-210a-bcde-f098-76543210abcd | | fa:yy:yy:yy:yy:yy | ip_address='2001:41d0:xxx:xxxx::xxxx', subnet_id='65432109-abcd-ef09-8765-43210abcdef1' |
| | | | ip_address='YY.YY.YY.YY', subnet_id='abcdef12-3456-7890-abcd-ef1234567890' |
+--------------------------------------+------+-------------------+-------------------------------------------------------------------------------------------+
Una volta identificato il porto da eliminare, è possibile eseguire il comando seguente:
nova interface-detach <ID_instance> <port_id>
Per esempio:
nova interface-detach 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx 12345678-abcd-ef01-2345-678910abcdef
Per saperne di più
Server dedicati - Creare più VLAN nel vRack
Se hai bisogno di formazione o di un supporto tecnico per l'implementazione delle nostre soluzioni, contatta il tuo account manager o clicca su questo link per richiedere un preventivo e un'analisi personalizzata del tuo progetto ai nostri esperti del team Professional Services.
Contatta la nostra Community di utenti.
