Konfiguracja vRack dla Public Cloud
Wprowadzenie
OVHcloud vRack to rozwiązanie prywatnej sieci, które umożliwia naszym klientom przekazywanie ruchu między Serwerami dedykowanymi OVHcloud, a także innymi usługami OVHcloud. W tym samym czasie pozwala na dodawanie instancji Public Cloud do prywatnej sieci, tworząc infrastrukturę zasobów fizycznych i wirtualnych.
Ten przewodnik wyjaśnia, jak skonfigurować instancje Public Cloud w ramach swojego vRacka.
Wymagania początkowe
Interfejsy
Tworzenie vRacka lub dodawanie instancji do sieci można wykonać za pomocą Panelu klienta OVHcloud, APIv6 OVHcloud, API OpenStack, interfejsu Horizon lub Terraform.
W zależności od Twojego profilu technicznego i potrzeb, wybór interfejsu lub metody należy do Ciebie. Dla każdej opcji poniższe instrukcje opisują niezbędne kroki.
Na początek poniżej przedstawiono krótki opis możliwych działań w zależności od wybranej metody/interfejsu.
Panelu klienta OVHcloud
Panelu klienta OVHcloud to w pełni wizualny interfejs, idealnie nadający się do zarządzania wieloma VLAN. Będziesz również miał możliwość dostosowania prywatnego zakresu adresów IP, który domyślnie znajduje się w 10.1.0.0/16.
VLAN zostanie wdrożony w wybranej Regionie. Będziesz również miał możliwość aktywowania bram lub nie, włączania dystrybucji DHCP itp.
Zarządzanie rachunkami za swoje usługi również możesz wykonać w Panelu klienta OVHcloud.
Horizon
Interfejs Horizon (niezależny od OVHcloud) to oryginalna implementacja pulpitu OpenStack, który zapewnia interfejs użytkownika sieci web do usług OpenStack, w tym Nova, Swift, Keystone itp.
Ten wielofunkcyjny, techniczny interfejs pozwala zarządzać prawie wszystkimi działaniami OpenStack. Jest to jeden z niezbędnych interfejsów, jeśli musisz zarządzać więcej niż dwiema VLANS, dodawać prywatne interfejsy sieciowe do swoich instancji, zarządzać niestandardowymi obrazami itp.
Zwróć się do tego przewodnika, aby zapoznać się z Horizon.
Info

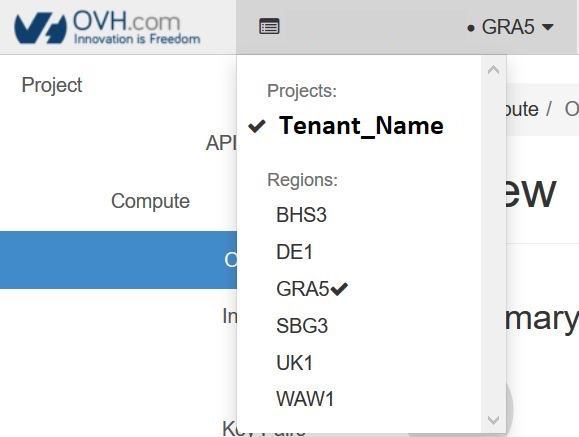

Horizon działa w obrębie strefy, dlatego musisz pamiętać, aby wybrać swoją logiczną (geograficzną) strefę pracy w lewym górnym rogu swojego interfejsu (GRA5, SBG3, BHS1 itp.).
APIv6 OVHcloud
Każde działanie, które wykonujesz w Panelu klienta OVHcloud, można wywołać za pomocą APIv6 OVHcloud.
Oferuje on nawet więcej możliwości niż interfejs graficzny.
Interfejs API jest mniej wizualny niż Panelu klienta OVHcloud, ale pozwala wykonać dużą liczbę działań. Możesz zarządzać i dostosowywać swoje VLAN, dodawać interfejsy do swoich instancji lub tworzyć bardzo niestandardowe serwery.
Możesz łatwo uzyskać do niego dostęp z naszej strony internetowej, ale także używać go do tworzenia swoich skryptów PHP lub Python.
W ten sposób możesz swobodnie automatyzować podstawowe zadania za pomocą skryptów, zoptymalizować własne funkcje i wiele innych.
Możesz musieć pobrać różne informacje przed użyciem niektórych wywołań API, ponieważ wymagane jest określone wejście.
Zwróć się do tego przewodnika, aby rozpocząć pracę z APIv6 OVHcloud.
API OpenStack
Usługi Public Cloud można zarządzać za pomocą linii poleceń Linuxa lub Windowsa po pobraniu i zainstalowaniu narzędzi OpenStack.
Ta metoda wymaga dobrej znajomości Linuxa lub Windowsa, aby z niej korzystać, ale umożliwia wykorzystanie całej mocy OpenStack.
W zależności od warstwy, którą chcesz zarządzać, musisz użyć klienta Nova (Compute), Neutron (sieć), Glance (obraz) lub Swift (Object Storage). Najnowszy dodatek do tej oferty, klient OpenStack, umożliwia zarządzanie prawie wszystkimi warstwami OpenStack bezpośrednio.
Za pomocą API OpenStack możesz również łatwo automatyzować to zarządzanie za pomocą swoich skryptów.
Aby dowiedzieć się więcej na temat użycia API OpenStack, zapoznaj się z poniższymi przewodnikami:
Następnie będziesz mógł korzystać z API dedykowanych OpenStack zgodnie z potrzebami:
- Nova (Compute)
- Glance (obraz)
- Cinder (obraz)
- Neutron (sieć)
Info
W niektórych przypadkach łatwiej będzie użyć API OpenStack, a w innych Nova, Neutron itp.
Ponadto niektóre funkcje mogą być niedostępne w API OpenStack w zależności od wersji klienta i systemu operacyjnego.
W celu zwiększenia dostępności tego przewodnika przedstawiono najprostsze i najbardziej intuicyjne opcje.
Jeśli chcesz zgłębić jego zastosowanie, możesz zapoznać się z oficjalną dokumentacją OpenStack.
CLI OpenStack
Możesz zarządzać swoimi usługami Public Cloud OVHcloud i vRackami bezpośrednio z terminala Linuxa lub Windowsa za pomocą CLI OpenStack.
Ten interfejs umożliwia zarządzanie wszystkimi warstwami OpenStack:
- Nova: instancje (Compute)
- Neutron: sieci
- Glance: obrazy
- Cinder: woluminy
CLI centralizuje te funkcje i może być zintegrowany ze swoimi skryptami, aby automatyzować swoje zadania.
Przed rozpoczęciem zapoznaj się z poniższymi przewodnikami:
Info
CLI OpenStack jest przydatny do zarządzania swoim vRackiem, ale niektóre funkcje mogą się różnić w zależności od wersji klienta lub systemu operacyjnego. Zwróć się do oficjalnej dokumentacji OpenStack.
Terraform
Terraform może również być używany do zarządzania infrastrukturą OVHcloud.
Do tego potrzebujesz wybrać odpowiedni dostawcę i zasób terraform. Znajdziesz więcej informacji w naszym przewodniku dotyczącym używania Terraform z OVHcloud.
W praktyce
Krok 1: Aktywowanie i zarządzanie vRackiem
WARNING
vRack jest zarządzany na poziomie infrastruktury OVHcloud, co oznacza, że możesz go administrować wyłącznie w Panelu klienta OVHcloud i w APIv6 OVHcloud.
INFO
To dotyczy projektów nowo utworzonych, które są automatycznie dostarczane z vRackiem. Aby wyświetlić vRack po utworzeniu projektu, przejdź do sekcji Sieć i kliknij Prywatna sieć vRack, aby wyświetlić vRacki.
Jeśli masz starszy projekt i nie masz vRacka, musisz go zamówić. Użycie samego vRacka jest darmowe i może być dostarczone w ciągu kilku minut.

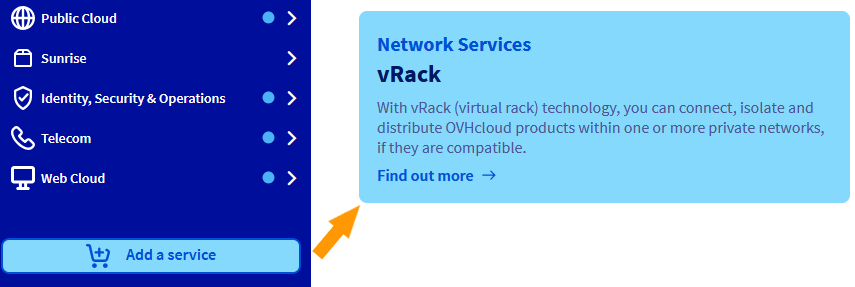

W menu po lewej stronie kliknij przycisk Dodaj usługę (ikona koszyka). Użyj filtra w górnej części strony lub przewiń w dół, aby znaleźć usługę vRack.
Zostaniesz przekierowany na inną stronę, aby potwierdzić zamówienie. Ustawienie vRacka w Twoim koncie zajmie kilka minut.
Po aktywacji usługi znajdziesz ją w Panelu Klienta w sekcji Sieć > Prywatna sieć vRack, oznaczoną jako "pn-xxxxxx".
Kliknij na swój vRack, a następnie wybierz projekt, który chcesz dodać do vRack z listy dostępnych usług i kliknij przycisk Dodaj.
Aby kontynuować konfigurowanie vRacka z Panelu klienta OVHcloud, kontynuuj czytanie tego przewodnika od Kroku 2: Utwórz prywatną sieć w vRacku, w zakładce Z Panelu klienta OVHcloud.
Przez APIv6 OVHcloud
Krok 1: Aktywowanie i zarządzanie vRackiem
Zaloguj się do interfejsu APIv6 OVHcloud zgodnie z odpowiednim przewodnikiem (Pierwsze kroki z API OVHcloud) i wykonaj następujące kroki:
Tworzenie koszyka
INFO
Ten wywołanie utworzy identyfikator dla Twojego 'koszyka'. Możesz dodać tyle artykułów, ile chcesz, zanim je potwierdzisz.
W tym przypadku koszt zamówienia vRacka samodzielnie wynosi 0 zł. Pamiętaj o numerze koszyka (cartId), będzie on potrzebny w dalszych krokach.
Pobieranie niezbędnych informacji do zamówienia vRacka
INFO
To wywołanie pozwoli Ci pobrać wszystkie potrzebne informacje do zamówienia vRacka. Skopiuj:
cartId, duration, planCode i pricingMode.
Dodawanie vRacka do koszyka
INFO
To wywołanie pozwala dodać vRacka do koszyka, dodając wszystkie niezbędne informacje do zamówienia.
Dla vRacka będzie to na przykład:
cartId: [identyfikator koszyka]
duration: "P1M"
planCode: "vrack"
pricingMode: "default"
quantity: 1
Po potwierdzeniu zamówienia otrzymasz numer elementu ("itemId"). Zachowaj tę informację, może się przydać, jeśli chcesz wprowadzić zmiany przed potwierdzeniem koszyka.
Potwierdzenie koszyka
Po dodaniu wszystkich elementów do koszyka, musisz go potwierdzić:
INFO
To wywołanie potwierdzi koszyk i utworzy zamówienie ("orderId"). Zachowaj tę informację, będzie ona potrzebna do potwierdzenia zamówienia.
Potwierdzenie ostatecznego zamówienia
Aby potwierdzić zamówienie, masz dwie możliwości:
INFO
Nawet jeśli to zamówienie o wartości 0 zł, konieczne jest symulowanie płatności zamówienia (orderId). Twoja forma zamówienia zostanie potwierdzona i zaczną się prace nad zamówieniem.
Po potwierdzeniu darmowego zamówienia może upłynąć kilka minut, zanim vRack zostanie aktywowany.
Krok 2: Dodawanie projektu Public Cloud do vRacka
Po aktywacji vRacka, musisz zintegrować swoje projekty Public Cloud z vRackiem.
Zaloguj się do interfejsu APIv6 OVHcloud zgodnie z odpowiednim przewodnikiem: Pierwsze kroki z API OVHcloud.
W przypadku nieznanej ID projektu, poniższe wywołania pozwalają je pobrać.
Identyfikowanie projektu
INFO
To wywołanie pobiera listę projektów.
INFO
To wywołanie identyfikuje projekt za pomocą pola "description".
Dodawanie projektu do vRacka
Po uzyskaniu ID projektu i nazwy vRacka, ich powiązanie odbywa się za pomocą poniższego wywołania:
Wypełnij pola danymi wcześniej pobranymi:
INFO
To wywołanie inicjuje powiązanie projektu i vRacka. Należy następnie pobrać identyfikator zadania, aby sprawdzić postęp.
Sprawdzanie postępu zadania
Możesz sprawdzić postęp zadania za pomocą tego wywołania:
INFO
To wywołanie jest opcjonalne i pozwala jedynie sprawdzić status zadania. Po jego zakończeniu możesz przejść do następnego kroku.
Krok 2: Tworzenie prywatnej sieci w vRacku
Należy utworzyć prywatną sieć z wirtualną lokalną siecią LAN (VLAN), aby połączone instancje mogły komunikować się ze sobą.
Z usługą Public Cloud możesz utworzyć do 4 000 VLANów w jednym vRacku. Oznacza to, że możesz używać każdego prywatnego adresu IP aż 4 000 razy.
W ten sposób np. adres 192.168.0.10 VLAN 2 jest inny niż adres 192.168.0.10 VLAN 42.
Może to być przydatne do segmentacji vRacka między wieloma wirtualnymi sieciami.
Z Panelu klienta OVHcloud i APIv6 OVHcloud możesz dostosować wszystkie ustawienia: tryb wdrażania i region, nazwę i ID VLAN, zakres prywatnych adresów IP (np. 10.0.0.0/16), DHCP i bramę.
INFO
Na odwrót niż Serwery dedykowane, nie ma potrzeby bezpośredniego tagowania VLAN na instancji Public Cloud.
Aby dowiedzieć się więcej na ten temat, skorzystaj z przewodnika "Tworzenie wielu VLANów w vRacku".
WARNING
Ponieważ OpenStack nie znajduje się na tym samym poziomie, nie będziesz mógł dostosować VLANów przez interfejs Horizon lub API OpenStack.
Po przygotowaniu vRacka następnym krokiem jest utworzenie prywatnej sieci.
W zakładce Public Cloud kliknij Private Network w menu po lewej stronie pod Sieć.
Kliknij przycisk Utwórz prywatną sieć. Ta strona pozwala dostosować wiele ustawień.

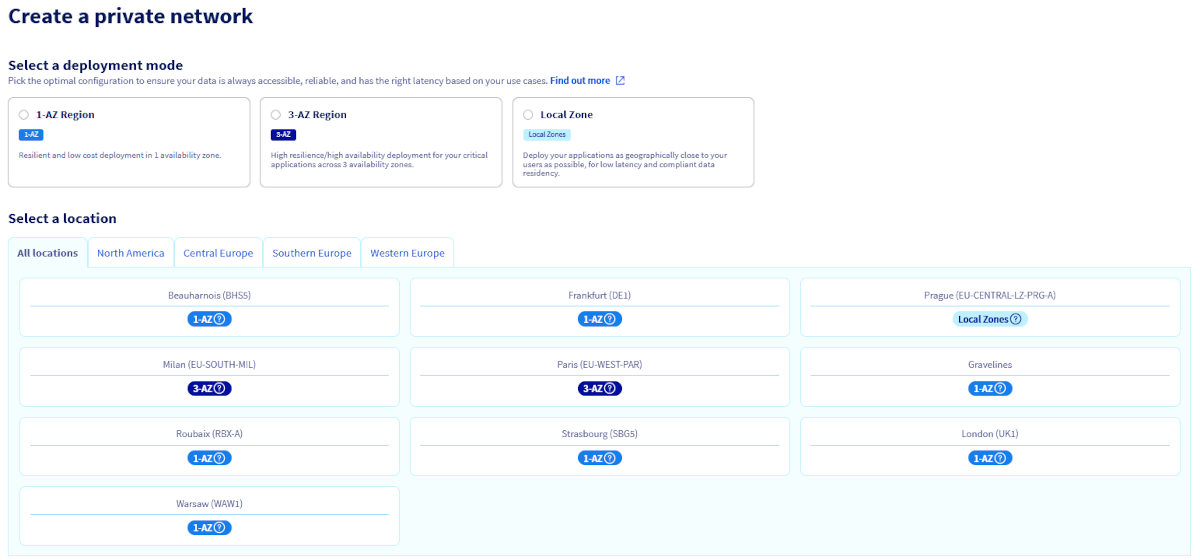

Na początek wybierz tryb wdrażania i region, w którym chcesz utworzyć prywatną sieć.

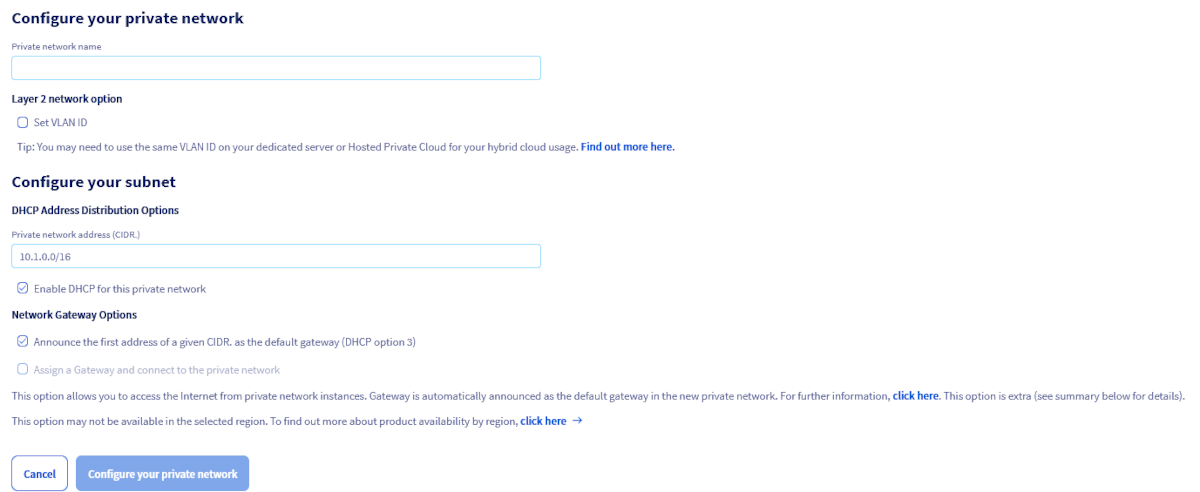

W następnym kroku przedstawione są różne Opcje:
W polu Nazwa prywatnej sieci ustaw nazwę swojej prywatnej sieci.
Opcja sieciowa warstwy 2
Jeśli zaznaczysz pole Zdefiniuj ID sieci VLAN, będziesz mógł ręcznie wybrać numer ID VLAN od 0 do 4 000.
Jeśli nie zaznaczysz pola, system przypisze losowy numer ID VLAN do Twojej prywatnej sieci.
Jeśli chcesz móc komunikować się z Serwerami dedykowanymi w tym VLAN, zapoznaj się z przewodnikiem: Tworzenie wielu VLANów w vRacku.
Opcje dystrybucji adresów DHCPP
Domyślny zakres DHCP to 10.1.0.0/16. Możesz użyć innego prywatnego zakresu lub wyłączyć DHCP dla tej prywatnej sieci.
Opcje bramy sieciowej
WARNING
Jeśli druga opcja jest z灰色, oznacza to, że wybrany region nie obsługuje jej. Aby uzyskać więcej informacji, zapoznaj się z naszą stroną dostępność regionów.
Po zakończeniu kliknij Skonfiguruj prywatną sieć, aby rozpocząć proces.
INFO
Tworzenie prywatnej sieci może zająć kilka minut.
Po zalogowaniu się do interfejsu APIv6 OVHcloud, wykonaj poniższe kroki:
Krok 1: Pobieranie wymaganych informacji
Projekt Public Cloud
INFO
To wywołanie pobiera listę projektów.
INFO
To wywołanie identyfikuje projekt za pomocą pola "description".
vRack
INFO
W polu "serviceName" podaj ID swojego projektu. Zapisz informacje o ID vRacka w formie "pn-xxxxx".
Krok 2: Tworzenie prywatnej sieci
INFO
Wypełnij pola danymi wcześniej uzyskanymi:
- serviceName: ID projektu.
- name: nazwa VLAN.
Możesz pozostawić pole "Region" puste, aby włączyć go dla wszystkich regionów.
Identyfikator VLAN (vlanId) jest wymagany, jeśli chcesz utworzyć konkretny VLAN.
Tworzenie zajmie kilka chwil.
Informacje o VLAN-ie możesz sprawdzić za pomocą następującego wywołania:
INFO
To wywołanie zwraca "networkId" w następującym formacie: name-vrack_vlanId.
Na przykład VLAN 42: pn-xxxxxx_42.
Krok 3: Tworzenie podsieci
Domyślnie, jeśli nie dodasz podsieci, używany zakres adresów IP to:
Jeśli chcesz samodzielnie zarządzać przydziałem adresów IP, musisz utworzyć podsieć.
Aby to zrobić, po utworzeniu VLAN-u należy utworzyć podsieć dla każdego odpowiedniego regionu za pomocą następującego wywołania:
Wypełnij pola zgodnie z poniższą tabelą.
INFO
Należy wykonać tę samą operację dla każdego regionu, w którym znajdują się Twoje instancje.
WARNING
Pamiętaj, aby rozdzielić pule adresów IP dla różnych regionów. Na przykład:
- Od 192.168.0.2 do 192.168.0.254 dla SBG1.
- Od 192.168.1.2 do 192.168.1.254 dla GRA1.
W Terraform należy użyć providera OpenStack. Przykładowy kompletny skrypt Terraform możesz pobrać z tego repozytorium GitHub.
Częścią specyficzną dla OVHcloud w integracji z vRackiem jest parametr value_specs.
resource "openstack_networking_network_v2" "tf_network" {
name = "tf_network"
admin_state_up = "true"
value_specs = {
"provider:network_type" = "vrack"
"provider:segmentation_id" = var.vlan_id
}
}
resource "openstack_networking_subnet_v2" "tf_subnet"{
name = "tf_subnet"
network_id = openstack_networking_network_v2.tf_network.id
cidr = "10.1.0.0/16"
enable_dhcp = true
}
W poniższym przykładzie określamy VLAN_ID, do którego ma należeć sieć, za pomocą parametrów --provider-network-type oraz --provider-segment.
Możesz usunąć te parametry. W takim przypadku zostanie użyty dostępny VLAN_ID.
openstack network create --provider-network-type vrack --provider-segment 42 OS_CLI_private_network
openstack subnet create --dhcp --network OS_CLI_private_network OS_CLI_subnet --subnet-range 10.1.0.0/16
Krok 3: Integracja instancji z vRackiem
Istnieją dwa możliwe scenariusze:
- Instancja, która ma zostać zintegrowana, jeszcze nie istnieje.
- Istniejąca instancja musi zostać dodana do vRacka.

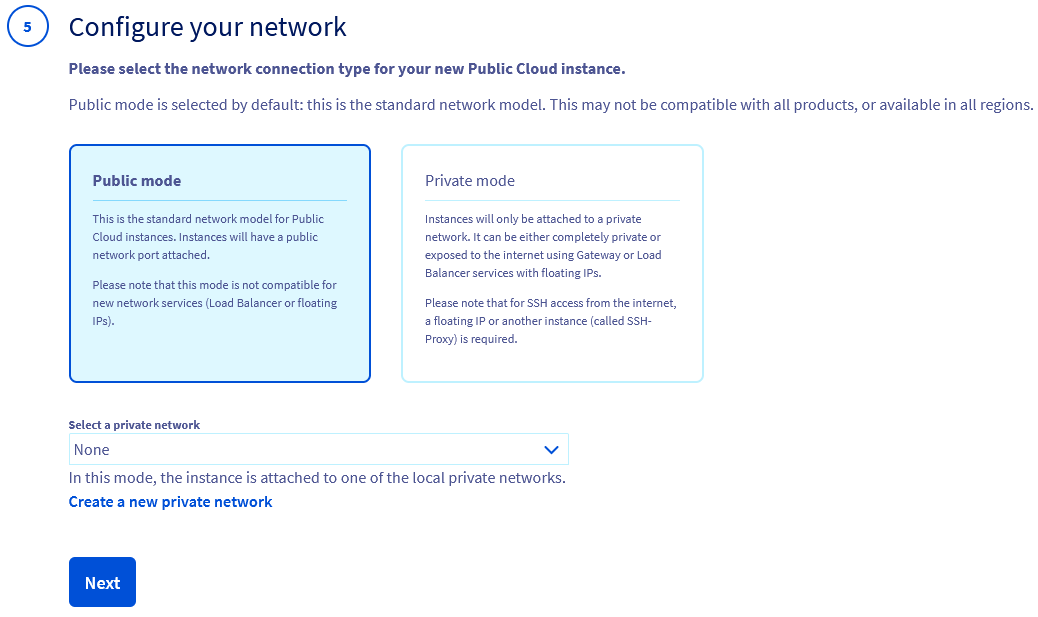

W przypadku nowej instancji
Jeśli potrzebujesz pomocy, najpierw przejrzyj ten przewodnik: Tworzenie instancji w Panelu klienta OVHcloud. Przy tworzeniu instancji możesz wybrać, w kroku 5, tryb sieciowy, a następnie prywatną sieć, do której chcesz dołączyć swoją instancję.
WARNING
Możesz połączyć swoją instancję z tylko jednym vRackiem za pomocą Panelu klienta OVHcloud.

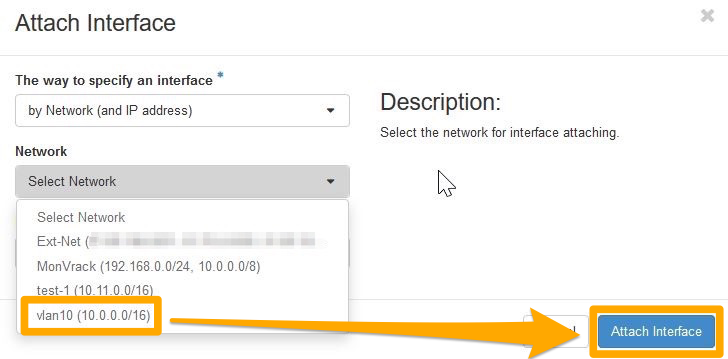

Aby dodać wiele interfejsów, musisz przejść przez API OpenStack lub Horizon.
Po zalogowaniu się do interfejsu APIv6 OVHcloud, wykonaj poniższe kroki:
Krok 1: Pobranie wymaganych informacji
Pobranie identyfikatora projektu
Pobranie identyfikatora sieci publicznej (Ext-Net)
Pobranie identyfikatora sieci prywatnej (vRack interfejsu wcześniej utworzonego)
INFO
Identyfikator będzie miał postać: "pn-xxxxx_yy", gdzie yy to numer VLAN.
Pobranie identyfikatora wybranego typu instancji (flavorId)
INFO
Możesz ograniczyć listę, określając region tworzenia instancji.
Pobranie identyfikatora wybranego obrazu (imageId)
INFO
Możesz ograniczyć listę, określając region tworzenia instancji.
Pobranie identyfikatora wybranego klucza SSH (sshKeyId)
Jeśli jeszcze nie dodałeś klucza SSH do Panelu klienta OVHcloud, możesz to zrobić za pomocą poniższego wywołania:
*Wdrożenie instancji
Po zebraniu wszystkich elementów koniecznych do wdrożenia, możesz użyć poniższego wywołania:
Musisz wypełnić co najmniej następujące pola:
Po wykonaniu wywołania, jeśli wszystkie informacje są poprawnie wypełnione, instancja zostanie utworzona z jednym lub więcej interfejsami sieciowymi.
WARNING
W zależności od systemów operacyjnych, będziesz musiał ręcznie skonfigurować swoje prywatne interfejsy sieciowe, aby były one rozpoznawane.
Ponieważ OpenStack nie potrafi prioryzować publicznego interfejsu w porównaniu do interfejsu vRacka, interfejs vRacka może czasem być uznawany za domyślną trasę.
Prostym skutkiem tego jest to, że instancja staje się niedostępna z publicznego IP.
Jednym z rozwiązań może być ponowne uruchomienie instancji z Panelu sterowania.
Inna opcja to połączenie się z instancją przez inny serwer w tej samej prywatnej sieci. Możesz również poprawić konfigurację sieciową instancji za pomocą trybu Ratunkowego.
Poniższe kroki są konieczne do utworzenia instancji bezpośrednio w vRacku.
Pobranie wymaganych informacji
Sieci publiczne i prywatne:
openstack network list
+--------------------------------------+------------+-------------------------------------+
| ID | Name | Subnets |
+--------------------------------------+------------+-------------------------------------+
| 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx | MyVLAN-42 | xxxxxxxx-yyyy-xxxx-yyyy-xxxxxxxxxxxx|
| 34567890-12ab-cdef-xxxx-xxxxxxxxxxxx | Ext-Net | zzzzzzzz-yyyy-xxxx-yyyy-xxxxxxxxxxxx|
| 67890123-4abc-ef12-xxxx-xxxxxxxxxxxx | MyVLAN_0 | yyyyyyyy-xxxx-xxxx-yyyy-xxxxxxxxxxxx|
+--------------------------------------+------------+-------------------------------------+
lub
nova net-list
+--------------------------------------+------------+------+
| ID | Label | CIDR |
+--------------------------------------+------------+------+
| 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx | MyVLAN-42 | None |
| 34567890-12ab-cdef-xxxx-xxxxxxxxxxxx | Ext-Net | None |
| 67890123-4abc-ef12-xxxx-xxxxxxxxxxxx | MyVLAN_0 | None |
+--------------------------------------+------------+------+
INFO
Musisz zanotować identyfikatory sieci, które Cię interesują:
- Ext-Net dla adresu IP publicznego.
- VLAN(y), które są wymagane dla Twojej konfiguracji.
Zanotuj również informacje opisane w przewodniku użytkownika API Nova:
- ID lub nazwę klucza SSH OpenStack.
- ID typu instancji (flavor).
- ID wybranego obrazu (system operacyjny, snapshot itp.).
Wdrożenie instancji
Z wcześniej zebranymi elementami, instancję można utworzyć, w tym bezpośrednio w vRacku:
nova boot --key-name SSHKEY --flavor [ID-flavor] --image [ID-Image] --nic net-id=[ID-Network 1] --nic net-id=[ID-Network 2] [instance name]
Przykład:
nova boot --key-name my-ssh-key --flavor xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx --image yyyy-yyyy-yyyy-yyyy-yyyyyyyyyyyy --nic net-id=[id_Ext-Net] --nic net-id=[id_VLAN] NameOfInstance
+--------------------------------------+------------------------------------------------------+
| Property | Value |
+--------------------------------------+------------------------------------------------------+
| OS-DCF:diskConfig | MANUAL |
| OS-EXT-AZ:availability_zone | |
| OS-EXT-STS:power_state | 0 |
| OS-EXT-STS:task_state | scheduling |
| OS-EXT-STS:vm_state | building |
| OS-SRV-USG:launched_at | - |
| OS-SRV-USG:terminated_at | - |
| accessIPv4 | |
| accessIPv6 | |
| adminPass | xxxxxxxxxxxx |
| config_drive | |
| created | YYYY-MM-DDTHH:MM:SSZ |
| flavor | [Flavor type] (xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx) |
| hostId | |
| id | xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx |
| image | [Image type] (xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx) |
| key_name | [Name of key] |
| metadata | {} |
| name | [Name of instance] |
| os-extended-volumes:volumes_attached | [] |
| progress | 0 |
| security_groups | default |
| status | BUILD |
| tenant_id | zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzz |
| updated | YYYY-MM-DDTHH:MM:SSZ |
| user_id | zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzz |
+--------------------------------------+------------------------------------------------------+
lub
openstack server create --key-name SSHKEY --flavor [ID-flavor] --image [ID-Image] --nic net-id=[ID-Network 1] --nic net-id=[ID-Network 2] [instance name]
Przykład:
openstack server create --key-name my-ssh-key --flavor xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx --image yyyy-yyyy-yyyy-yyyy-yyyyyyyyyyyy --nic net-id=[id_Ext-Net] --nic net-id=[id_VLAN] NameOfInstance
+--------------------------------------+------------------------------------------------------+
| Property | Value |
+--------------------------------------+------------------------------------------------------+
| OS-DCF:diskConfig | MANUAL |
| OS-EXT-AZ:availability_zone | |
| OS-EXT-STS:power_state | 0 |
| OS-EXT-STS:task_state | scheduling |
| OS-EXT-STS:vm_state | building |
| OS-SRV-USG:launched_at | - |
| OS-SRV-USG:terminated_at | - |
| accessIPv4 | |
| accessIPv6 | |
| adminPass | xxxxxxxxxxxx |
| config_drive | |
| created | YYYY-MM-DDTHH:MM:SSZ |
| flavor | [Flavor type] (xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx) |
| hostId | |
| id | xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx |
| image | [Image type] (xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx) |
| key_name | [Name of key] |
| metadata | {} |
| name | [Name of instance] |
| os-extended-volumes:volumes_attached | [] |
| progress | 0 |
| security_groups | default |
| status | BUILD |
| tenant_id | zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzz |
| updated | YYYY-MM-DDTHH:MM:SSZ |
| user_id | zzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzz |
+--------------------------------------+------------------------------------------------------+
Możesz ustawić adres IP instancji swojego interfejsu vRacka na poziomie OpenStack.
Aby to zrobić, możesz dodać pojedynczy argument do funkcji "--nic":
--nic net-id=[ID-Network],v4-fixed-ip=[IP_static_vRack]
Przykład:
--nic net-id=[ID-vRack],v4-fixed-ip=192.168.0.42
Weryfikacja instancji
Po kilku chwilach możesz sprawdzić listę istniejących instancji, aby znaleźć serwer, który utworzyłeś:
openstack server list
+--------------------------------------+---------------------+--------+--------------------------------------------------+--------------------+
| ID | Name | Status | Networks | Image Name |
+--------------------------------------+---------------------+--------+--------------------------------------------------+--------------------+
| xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxxxx | [Name of instance] | ACTIVE | Ext-Net=[IP_V4], [IP_V6]; MyVrack=[IP_V4_vRack] | [Name-of-instance] |
+--------------------------------------+---------------------+--------+--------------------------------------------------+--------------------+
nova list
+--------------------------------------+--------------------+--------+------------+-------------+--------------------------------------------------+
| ID | Name | Status | Task State | Power State | Networks |
+--------------------------------------+--------------------+--------+------------+-------------+--------------------------------------------------+
| xxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx | [Name of instance] | ACTIVE | - | Running | Ext-Net=[IP_V4], [IP_V6]; MyVrack=[IP_V4_vRack] |
+--------------------------------------+--------------------+--------+------------+-------------+--------------------------------------------------+
W przypadku istniejącej instancji
Panelu klienta OVHcloud pozwala dołączyć instancję do jednej lub więcej prywatnych sieci, ale nie oferuje zaawansowanej konfiguracji interfejsów sieciowych. Jeśli chcesz dalej dostosować ustawienia, będziesz musiał zarządzać nimi za pomocą APIv6 OVHcloud, przez OpenStack API lub za pomocą Horizon.
Wymagana akcja polega po prostu na dodaniu nowego interfejsu sieciowego do swojego serwera, oprócz istniejącego.
Na przykład, jeśli masz publiczny interfejs eth0, dodasz interfejs eth1.
Warning
Konfiguracja tego nowego interfejsu rzadko jest automatyczna.
Musisz więc ustawić statyczny adres IP lub skonfigurować DHCP, w zależności od infrastruktury.
Zaloguj się do Panelu klienta OVHcloud, przejdź do sekcji Public Cloud i wybierz odpowiedni projekt Public Cloud.

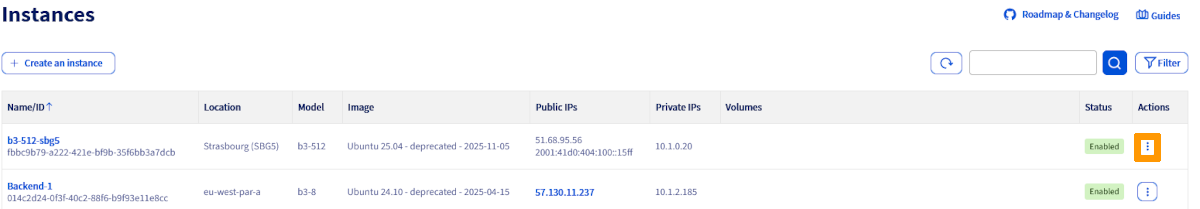

Kliknij Instancje w lewym pasku nawigacyjnym, a następnie ⁝ po prawej stronie instancji. Wybierz Dane dotyczące instancji.

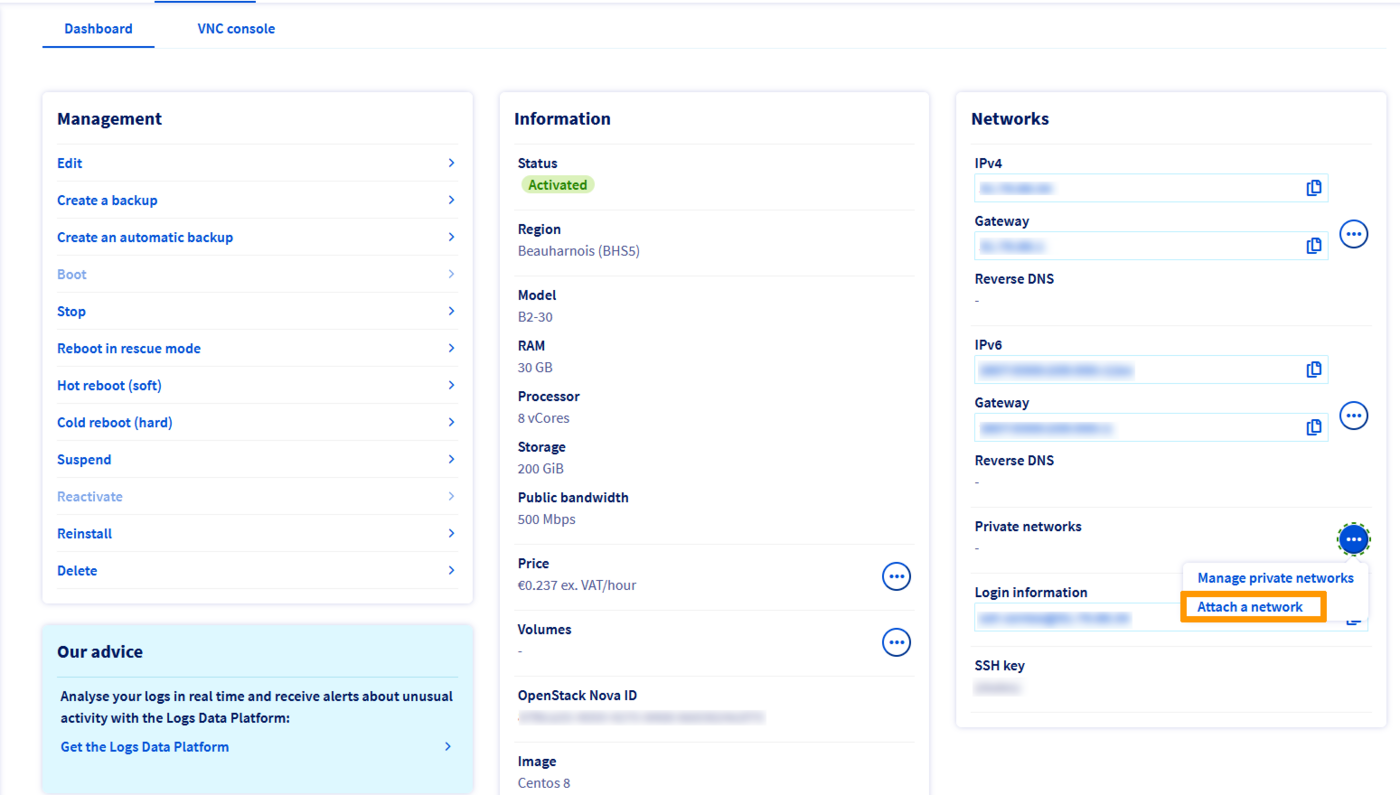

Otworzy się pulpit instancji. Kliknij przycisk ⁝ w oknie "Sieć", obok "Sieci prywatne", i wybierz Przypisz sieć.

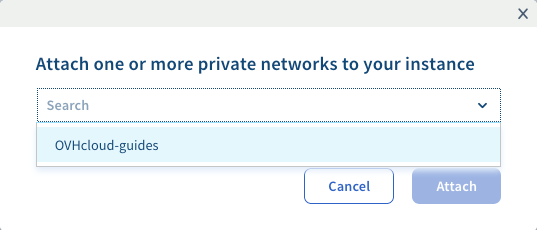

W oknie dialogowym, które się pojawi, wybierz prywatną sieć (siec(y)) do dołączenia do swojej instancji i kliknij Zatwierdź.
Jeśli chcesz zintegrować istniejącą instancję z vRackiem, nie da się tego zrobić z Panelu klienta OVHcloud. Musisz użyć Horizon, OpenStack API lub APIv6 OVHcloud.
Wymagana akcja polega po prostu na dodaniu nowego interfejsu sieciowego do swojego serwera, oprócz istniejącego.
Na przykład, jeśli masz publiczny interfejs eth0, dodasz interfejs eth1.
WARNING
Konfiguracja tego nowego interfejsu rzadko jest automatyczna.
Musisz więc ustawić statyczny adres IP lub skonfigurować DHCP, w zależności od infrastruktury.
Poniższe kroki opisują, jak zarządzać interfejsami sieciowymi swoich instancji.
Krok 1: Pobieranie wymaganych informacji
Pobieranie identyfikatora projektu
Pobieranie identyfikatora instancji
Pobieranie identyfikatora sieci publicznej (Ext-Net)
Pobieranie identyfikatora sieci prywatnej (interfejs vRacka wcześniej utworzony)
INFO
Identyfikator będzie miał postać: "pn-xxxxx_yy", w której yy to numer VLAN.
Krok 2: Dodawanie interfejsu do instancji
Po zebraniu wszystkich niezbędnych elementów, możesz użyć poniższego wywołania:
Musisz wypełnić co najmniej następujące pola:
Po wykonaniu wywołania, jeśli wszystkie informacje są poprawnie wypełnione, do instancji zostanie dodany nowy interfejs.
INFO
Twoja instancja OVHcloud będzie miała nowy interfejs sieciowy oprócz publicznego interfejsu (Ext-Net).
W podsumowaniu instancji możesz zobaczyć prywatny adres IP, który jest automatycznie przypisany do twojego interfejsu.
Masz odpowiedzialność za poprawne skonfigurowanie interfejsu przez DHCP lub poprzez użycie odpowiednich adresów IP w konfiguracji statycznego IP.
Krok 3: Usuwanie interfejsu z instancji
WARNING
Odłączenie interfejsu sieciowego jest trwałe.
Jednak ważne jest, aby zauważyć, że jeśli odłączysz interfejs "Ext-Net" (publiczny IP), ten adres zostanie zwolniony i ponownie wprowadzony do obiegu. Nie da się go ponownie przypisać.
Ta akcja jest wymagana tylko wtedy, gdy chcesz izolować swój serwer w vRacku (sieci prywatnej), lub jeśli chcesz usunąć go z jednej lub więcej VLAN.
Po zebraniu wszystkich niezbędnych informacji, możesz użyć poniższego wywołania, aby usunąć interfejs:
Musisz wypełnić co najmniej następujące pola:
Zaloguj się do interfejsu Horizon jak wspomniano wyżej.
Wybierz odpowiednią strefę pracy.

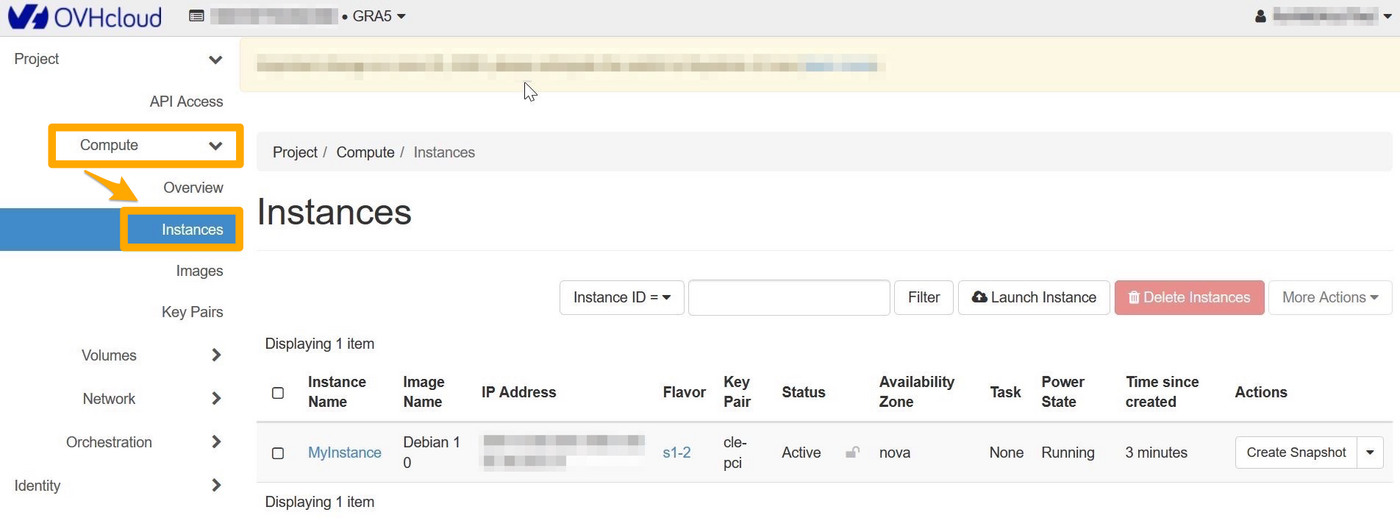

Wybierz Compute i następnie Instances z menu.
Dodawanie prywatnego interfejsu
Aby dodać interfejs, kliknij strzałkę w kolumnie Actions, aby uzyskać dostęp do możliwych działań na instancji. Wybierz Attach Interface.
Wybierz swój interfejs i potwierdź.
INFO
Twoja instancja OVHcloud będzie miała nowy interfejs sieciowy oprócz publicznego interfejsu (Ext-Net).
W podsumowaniu instancji możesz zobaczyć prywatny adres IP, który jest automatycznie przypisany do twojego interfejsu.
Masz odpowiedzialność za poprawne skonfigurowanie interfejsu przez DHCP lub poprzez użycie odpowiednich adresów IP w konfiguracji statycznego IP.
Odłączanie prywatnego interfejsu sieciowego
WARNING
Odłączenie interfejsu sieciowego jest trwałe.
Jednak ważne jest, aby zauważyć, że jeśli odłączysz interfejs "Ext-Net" (publiczny IP), ten adres zostanie zwolniony i ponownie wprowadzony do obiegu. Nie da się go ponownie przypisać.
Ta akcja jest wymagana tylko wtedy, gdy chcesz izolować swój serwer w vRacku (sieci prywatnej), lub jeśli chcesz usunąć go z jednej lub więcej VLAN.

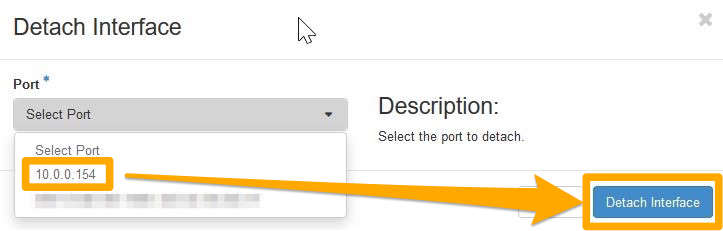

Aby odłączyć prywatny interfejs, kliknij strzałkę w kolumnie Actions, aby uzyskać dostęp do możliwych działań na instancji. Wybierz Detach Interface.
Wybierz swój interfejs i potwierdź.
Poniższe kroki są konieczne, aby zintegrować istniejącą instancję z vRackiem.
Pobieranie wymaganych informacji
Zidentyfikuj swoje instancje:
openstack server list
+--------------------------------------+--------------+--------+------------------------------------------------------------------------+------------+
| ID | Name | Status | Networks | Image Name |
+--------------------------------------+--------------+--------+------------------------------------------------------------------------+------------+
| 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx | My-Instance | ACTIVE | Ext-Net=xx.xx.xx.xx, 2001:41d0:yyyy:yyyy::yyyy; MyVrack=192.168.0.124 | Debian 9 |
+--------------------------------------+--------------+--------+------------------------------------------------------------------------+------------+
lub
nova list
+--------------------------------------+--------------+--------+------------+-------------+----------------------------------------------------------------------+
| ID | Name | Status | Task State | Power State | Networks |
+--------------------------------------+--------------+--------+------------+-------------+----------------------------------------------------------------------+
| 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx | My-Instance | ACTIVE | - | Running | Ext-Net=xx.xx.xx.xx,2001:41d0:yyyy:yyyy::yyyy;MyVrack=192.168.0.124 |
+--------------------------------------+--------------+--------+------------+-------------+----------------------------------------------------------------------+
Sieci publiczne i prywatne:
openstack network list
+--------------------------------------+------------+-------------------------------------+
| ID | Name | Subnets |
+--------------------------------------+------------+-------------------------------------+
| 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx | MyVLAN-42 | xxxxxxxx-yyyy-xxxx-yyyy-xxxxxxxxxxxx|
| 34567890-12ab-cdef-xxxx-xxxxxxxxxxxx | Ext-Net | zzzzzzzz-yyyy-xxxx-yyyy-xxxxxxxxxxxx|
| 67890123-4abc-ef12-xxxx-xxxxxxxxxxxx | MyVLAN-0 | yyyyyyyy-xxxx-xxxx-yyyy-xxxxxxxxxxxx|
+--------------------------------------+------------+-------------------------------------+
lub
nova net-list
+--------------------------------------+------------+------+
| ID | Label | CIDR |
+--------------------------------------+------------+------+
| 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx | MyVLAN-42 | None |
| 34567890-12ab-cdef-xxxx-xxxxxxxxxxxx | Ext-Net | None |
| 67890123-4abc-ef12-xxxx-xxxxxxxxxxxx | MyVLAN-0 | None |
+--------------------------------------+------------+------+
INFO
Musisz zanotować identyfikatory sieci, które Cię interesują:
- Ext-Net dla publicznego adresu IP
- VLAN(y), które są wymagane dla Twojej konfiguracji
Dodawanie prywatnego interfejsu sieciowego
Aby dołączyć nowy interfejs, wykonaj następującą komendę:
nova interface-attach --net-id <ID-VLAN> <ID-instance>
Przykład:
nova interface-attach --net-id 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx
Możesz sprawdzić, czy akcja została wykonana:
nova show <ID-instance>
+--------------------------------------+----------------------------------------------------------+
| Property | Value |
+--------------------------------------+----------------------------------------------------------+
| Ext-Net network | xx.xx.xx.xx, 2001:41d0:xxx:xxxx::xxxx | => twoj publiczny IP
| MyVLAN-42 network | 192.168.0.x | => twoj prywatny IP
[...]
lub
openstack server show <ID-instance>
+--------------------------------------+-------------------------------------------------------------------------+
| Field | Value |
+--------------------------------------+-------------------------------------------------------------------------+
[...]
| addresses | Ext-Net=xx.xx.xx.xx, 2001:41d0:xxx:xxxx::xxxx ; MyVLAN-42=192.168.0.x | => twoj publiczny IP ; twoj prywatny IP
[...]
Usuwanie interfejsu sieciowego
Warning
Odłączenie interfejsu sieciowego jest trwałe.
Jednak ważne jest, aby zauważyć, że jeśli odłączysz interfejs "Ext-Net" (publiczny IP), ten adres zostanie zwolniony i ponownie wprowadzony do obiegu. Nie da się go ponownie przypisać.
Ta akcja jest wymagana tylko wtedy, gdy chcesz izolować swój serwer w vRacku (sieci prywatnej), lub jeśli chcesz usunąć go z jednej lub więcej VLAN.
Aby odłączyć interfejs, musisz najpierw zidentyfikować port Neutrona, który został utworzony.
Możesz to zrobić, używając poniższych komend:
neutron port-list
+--------------------------------------+------+-------------------+---------------------------------------------------------------------------------------------------+
| id | name | mac_address | fixed_ips |
+--------------------------------------+------+-------------------+---------------------------------------------------------------------------------------------------+
| 12345678-abcd-ef01-2345-678910abcdef | | fa:xx:xx:xx:xx:xx | {"subnet_id": "01234567-8901-abscdef12345678910abcd", "ip_address": "192.168.0.x"} |
| 09876543-210a-bcde-f098-76543210abcd | | fa:yy:yy:yy:yy:yy | {"subnet_id": "65432109-abcd-ef09-8765-43210abcdef1", "ip_address": "2001:41d0:xxx:xxxx::xxxx"} |
| | | | {"subnet_id": "abcdef12-3456-7890-abcd-ef1234567890", "ip_address": "YY.YY.YY.YY"} |
+--------------------------------------+------+-------------------+---------------------------------------------------------------------------------------------------+
lub
openstack port list
+--------------------------------------+------+-------------------+-------------------------------------------------------------------------------------------+
| ID | Name | MAC Address | Fixed IP Addresses |
+--------------------------------------+------+-------------------+-------------------------------------------------------------------------------------------+
| 12345678-abcd-ef01-2345-678910abcdef | | fa:xx:xx:xx:xx:xx | ip_address='192.168.0.xx', subnet_id='301234567-8901-abscdef12345678910abcd' |
| 09876543-210a-bcde-f098-76543210abcd | | fa:yy:yy:yy:yy:yy | ip_address='2001:41d0:xxx:xxxx::xxxx', subnet_id='65432109-abcd-ef09-8765-43210abcdef1' |
| | | | ip_address='YY.YY.YY.YY', subnet_id='abcdef12-3456-7890-abcd-ef1234567890' |
+--------------------------------------+------+-------------------+-------------------------------------------------------------------------------------------+
Po zidentyfikowaniu portu do usunięcia, możesz wykonać następującą komendę:
nova interface-detach <ID_instance> <port_id>
Przykład:
nova interface-detach 12345678-90ab-cdef-xxxx-xxxxxxxxxxxx 12345678-abcd-ef01-2345-678910abcdef
Sprawdź również
Tworzenie kilku sieci VLAN w prywatnej sieci vRack
Jeśli potrzebujesz szkoleń lub pomocy technicznej w wdrożeniu naszych rozwiązań, skontaktuj się ze swoim przedstawicielem handlowym lub kliknij w ten link, aby uzyskać wycenę i zapytać naszych ekspertów ds. usług profesjonalnych o pomoc w konkretnym przypadku użycia Twojego projektu.
Dołącz do grona naszych użytkowników.
