Gérer et configurer un bloc IP /29

Objectif

Un bloc IP vous permet d'associer des équipements de votre réseau interne à une adresse IP publique. Celui-ci comprend huit adresses IP au total (soit une /29) dont cinq que vous pourrez associer à vos machines et services.

Apprenez à gérer un bloc IP /29 et à le configurer sur votre box OVHcloud.

Prérequis

Disposer d'un accès Internet xDSL ou FTTH OVHcloud.
Être connecté à l'espace client OVHcloud dans la partie Telecom.
Avoir la possibilité de se connecter à l'interface de votre box OVHcloud.
Disposer d'une box OVHcloud compatible avec la configuration d'un bloc IP.

INFO

La configuration d'un bloc IP n'est pas possible sur le modèle de box suivant : Technicolor TG799vac.

Si vous le possédez, vous pouvez utiliser votre propre routeur en adaptant les éléments de la documentation à votre situation.

En pratique

Étape 1 : retrouver les IP associées à votre accès

Connectez-vous à votre espace client OVHcloud et cliquez sur Télécom.
Cliquez sur Offres Internet puis sur le Pack contenant l'accès à Internet concerné.
Cliquez sur votre accès à Internet FTTH ou xDSL dans le cadre Accès Internet à droite.

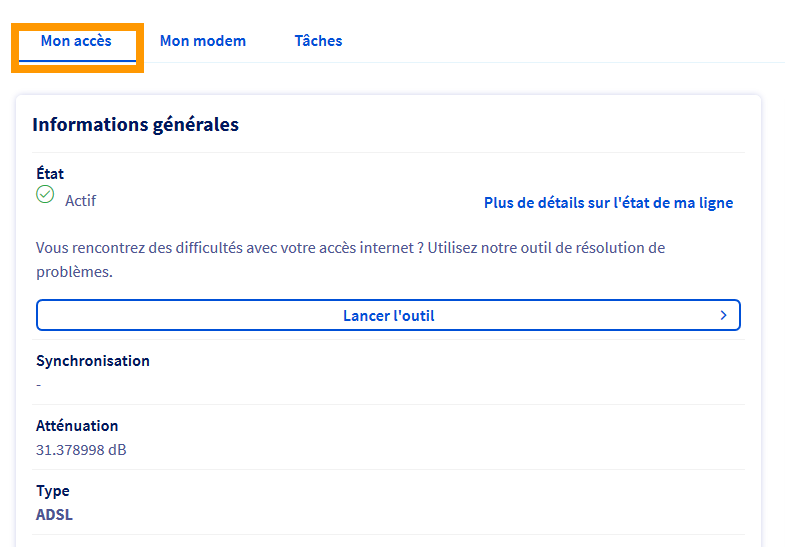

Assurez-vous d'être positionné sur l'onglet Mon accès.

blocip

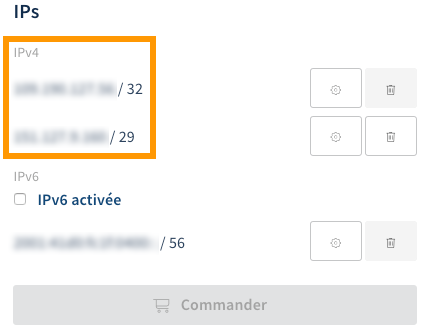

Sur la page, dans le cadre « Caractéristiques », reportez-vous aux éléments de la partie IPs. Vous retrouverez dans cette dernière les adresses IP associées à votre accès à Internet. Concernant les adresses IPv4, deux lignes peuvent apparaître :

l'adresse IP initiale de votre accès à Internet suivie du masque /32;
une adresse IP associée à un bloc /29.

Si vous ne possédez pas de bloc IP /29, vous pouvez en commander un en cliquant sur le bouton Commander puis en suivant les étapes.

blocip

Collectez à présent les adresses IP qui serviront lors des étapes suivantes. Pour cela :

récupérez l'adresse initiale de votre accès à Internet : elle apparaît à côté du masque /32;
récupérez les huit adresses IP (dont cinq associables à vos équipements) : aidez-vous du tableau ci-dessous pour les retrouver.

Types d'adresses	Description	Exemple
Adresse de réseau (network)	Il s'agit de la première adresse de votre bloc IP /29. Elle apparaît dans votre espace client à côté de ce bloc et n'est pas associable à l'un de vos équipements.	1.1.1.0
Adresses associables	Ce sont les cinq adresses IP que vous pouvez associer à vos équipements. Elles suivent l'adresse de réseau.	1.1.1.1 1.1.1.2 1.1.1.3 1.1.1.4 1.1.1.5
Adresse de passerelle (gateway)	Il s'agit de l'avant-dernière adresse de votre bloc IP /29. Elle n'est pas associable à l'un de vos équipements.	1.1.1.6
Adresse de diffusion (broadcast)	Elle représente la dernière adresse de votre bloc IP /29. Celle-ci n'est pas associable à l'un de vos équipements.	1.1.1.7

Vous devez à présent avoir récupéré l'adresse IP initiale (mentionnée à côté du masque /32) et vos huit adresses du bloc /29.

Étape 2 : désactiver la prise en main à distance de la box

INFO

Si vous possédez une box Technicolor ou Thomson (excepté le modèle Technicolor TG799vac) et souhaitez utiliser les API d'OVHcloud (utilisateurs experts) pour configurer le bloc IP : poursuivez directement vers l'étape 3.1 « Configuration sur une box Technicolor ou Thomson ».

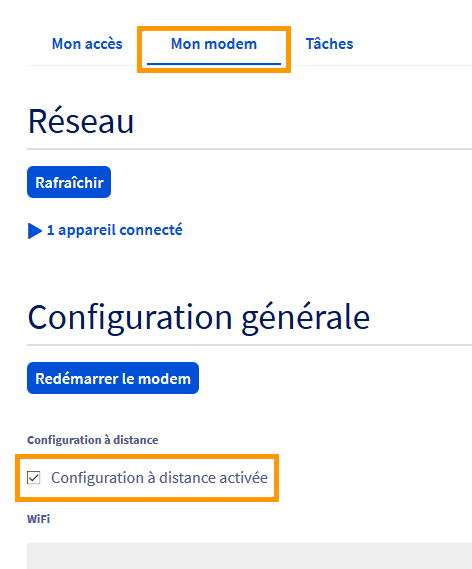

Afin que la configuration du bloc IP puisse s'effectuer en local sur votre box OVHcloud, il est impératif de désactiver la prise en main à distance de celle-ci. Pour cela, toujours depuis votre espace client OVHcloud sur l'accès à Internet concerné, positionnez-vous sur l'onglet Mon modem.

Sur la page, dans la partie « Configuration générale », assurez-vous de décocher la case à côté de Configuration à distance activée et confirmez le changement en cliquant sur Ok. Patientez alors le temps de la désactivation.

blocip

Étape 3 : configurer le bloc IP sur votre box

Maintenant que vous êtes en possession de votre bloc IP, vous pouvez le configurer dans votre box OVHcloud. Poursuivez selon le modèle que vous possédez.

INFO

Pour rappel, la configuration d'un bloc IP n'est pas possible sur le modèle de box suivant : Technicolor TG799vac.

Si vous le possédez, vous pouvez utiliser votre propre routeur en adaptant les éléments de la documentation à votre situation.

3.1 Configuration sur une box Technicolor ou Thomson excepté pour le modèle Technicolor TG799vac

La configuration d'un bloc IP sur une box Technicolor ou Thomson est possible de deux manières :

Via les API OVHcloud

Via un client Telnet

Cette méthode s'adresse aux utilisateurs experts uniquement. Nous ne serons pas en mesure de vous fournir une assistance.

Rendez-vous sur les API OVHcloud puis connectez-vous avec votre identifiant client OVHcloud. Dès lors, utilisez les deux API ci-dessous afin de configurer le bloc IP /29.

GET/xdsl/{serviceName}/modem/blocIp

Permet de récupérer l'état d'activation du bloc IP /29.

POST/xdsl/{serviceName}/modem/blocIp

Permet d'activer ou de désactiver la configuration du bloc IP /29 sur votre box OVHcloud Technicolor ou Thomson compatible.

Une fois configurée, poursuivez vers l'étape 4 « Configurer les adresses IP sur vos équipements ».

Afin de réaliser cette configuration, un client Telnet doit être installé sur votre ordinateur. Par défaut, celui-ci n'est pas activé sur Windows. Sur macOS ou Linux, vous disposez déjà d'une application « Terminal » permettant de réaliser la manipulation.

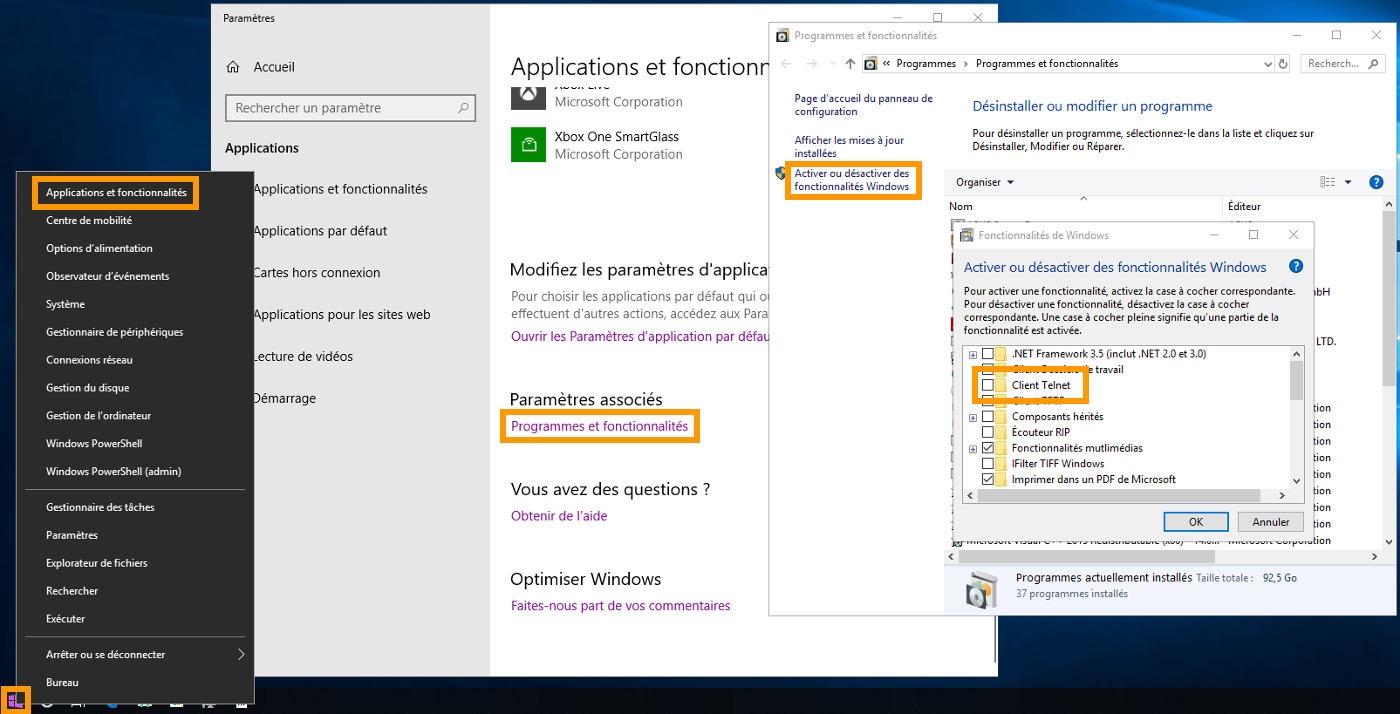

Pour l'activer sur Windows 10, effectuez un clic droit sur l'image en bas à gauche représentant le logo Windows et cliquez sur Applications et fonctionnalités. Descendez en bas de la fenêtre qui apparaît et cliquez sur Programmes et fonctionnalités. Sélectionnez ensuite Activer ou désactiver des fonctionnalités Windows, puis assurez-vous de cocher la case à côté de Client Telnet. Validez en cliquant sur le bouton OK.

Si vous utilisez une version antérieure à Windows 10, vous devriez pouvoir retrouver un équivalent depuis le « Panneau de configuration ».

blocip

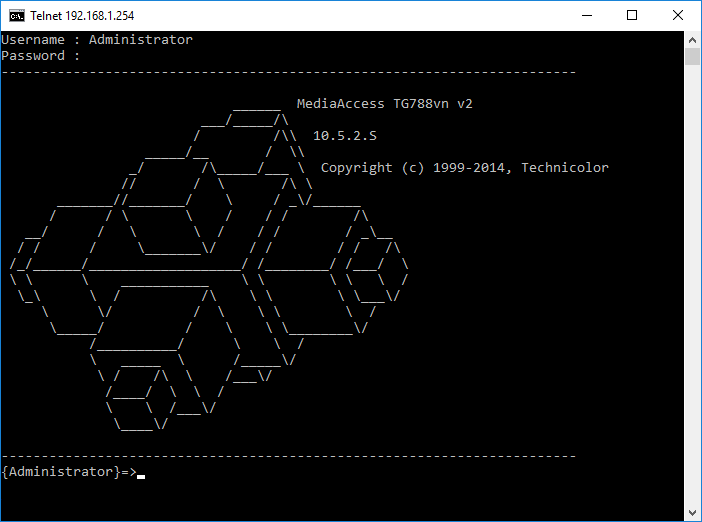

Pour réaliser la connexion Telnet, ouvrez maintenant le « Terminal » (macOS et Linux) ou l'invite de commande (Windows). Utilisez ensuite la commande suivante pour vous connecter à votre box OVHcloud (si vous avez modifié l'adresse de passerelle vers votre box, remplacez l'adresse spécifiée par celle que vous avez définie).

telnet 192.168.1.254

Renseignez alors l'identifiant et le mot de passe d'accès à votre box. Par défaut, l'identifiant est « Administrator » et il n'y a pas de mot de passe.

blocip

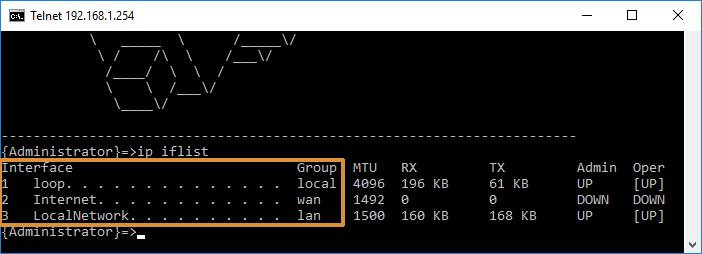

Une fois connecté, utilisez la commande suivante pour afficher des informations sur la configuration actuelle de votre box.

ip iflist

Relevez les correspondances entre la colonne « Interface » et « Group » du tableau qui apparaît. Notez les interfaces correspondant à wan et lan, elles vous seront utiles par la suite. Voici un exemple de résultat que vous pourriez obtenir :

Interface	Group
Internet	wan
LocalNetwork	lan

blocip

Désactivez le serveur DHCP grâce à la commande :

dhcp server config state disabled

Supprimez ensuite les baux DHCP en cours :

dhcp server lease flush

Configurez la passerelle (gateway) du bloc IP sur l'interface lan.

Prenez soin de remplacer « LocalNetwork » par le nom de l'interface correspondant à lan récupéré précédemment. Changez également l'adresse « 1.1.1.6/29 » par celle de passerelle (gateway) récupérée lors de l'étape 1.

ip ipadd intf=LocalNetwork addr=1.1.1.6/29

Désactivez le NAT sur l'interface wan. Ici, prenez soin de remplacer « Internet » par le nom de l'interface correspondant à wan récupéré précédemment.

nat ifconfig intf=Internet translation=disabled

Sauvegardez les changements réalisés. Cette configuration restera active même après un redémarrage de votre box.

saveall

Le paramétrage maintenant effectué, poursuivez vers l'étape 4 « Configurer les adresses IP sur vos équipements ».

3.2 Configuration sur une box Zyxel

La configuration d'un bloc IP /29 sur une box Zyxel s'effectue dans l'interface de cette dernière, depuis un navigateur web. Connectez-vous en accédant à l'adresse 192.168.1.1.

INFO

S'il s'agit de votre première connexion à l'interface de votre box Zyxel, vous serez invité à personnaliser le mot de passe administrateur. Réalisez cette manipulation en précisant un mot de passe complexe.

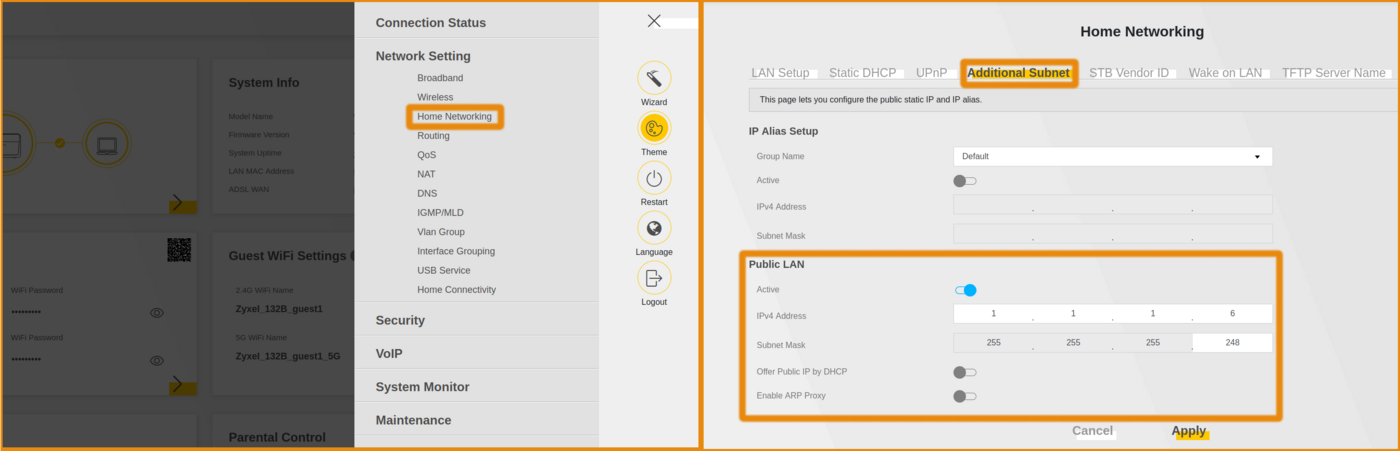

Une fois connecté à l'interface, plusieurs manipulations sont nécessaires. La première consiste à rendre le réseau local public. Pour cela, cliquez sur l'icône menu en haut à droite, puis sur Network Settings puis sur Home Networking. Dans la nouvelle fenêtre, positionnez-vous sur l'onglet Additional Subnet. Dans la partie « Public LAN », complétez les deux informations ci-dessous :

Informations	Description
IPv4 Address	Renseignez l'adresse de passerelle (gateway) récupérée lors de l'étape 1.
Subnet Mask	Indiquez l'adresse `255.255.255.248` (qui correspond au bloc /29).

Cliquez ensuite sur le bouton Apply.

blocip

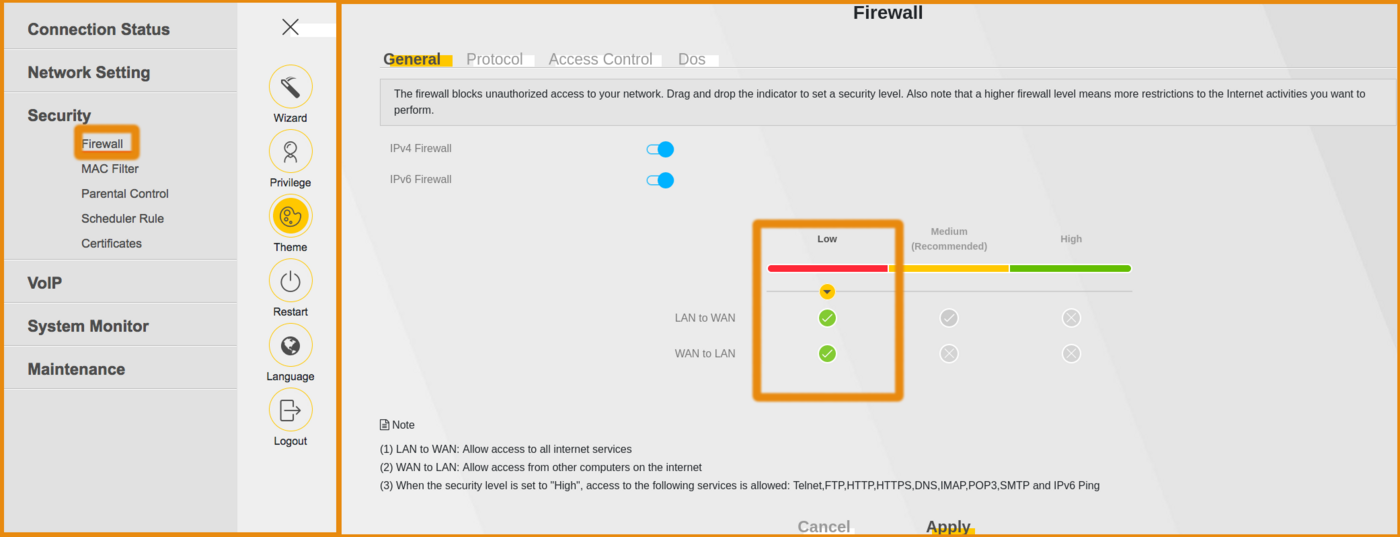

Cliquez à nouveau sur l'icône menu en haut à droite, puis sur Security et pour finir sur Firewall. Modifiez le niveau du pare-feu sur « Low », puis cliquez sur le bouton Apply.

blocip

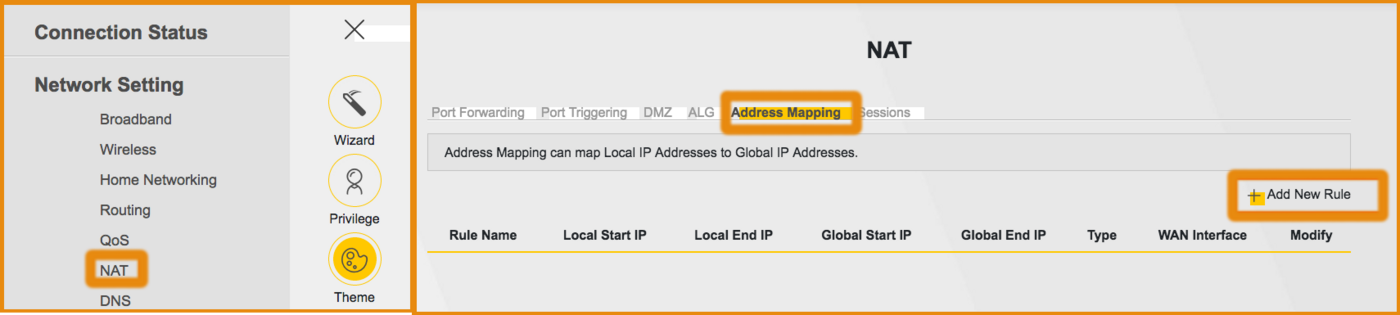

À présent, il est nécessaire de créer une règle afin d'autoriser les équipements connectés en local à accéder à Internet. Pour cela, retournez dans le menu Network Settings, puis sur NAT. Dans la nouvelle fenêtre, positionnez-vous sur l'onglet Address Mapping et cliquez sur le bouton Add New Rule.

blocip

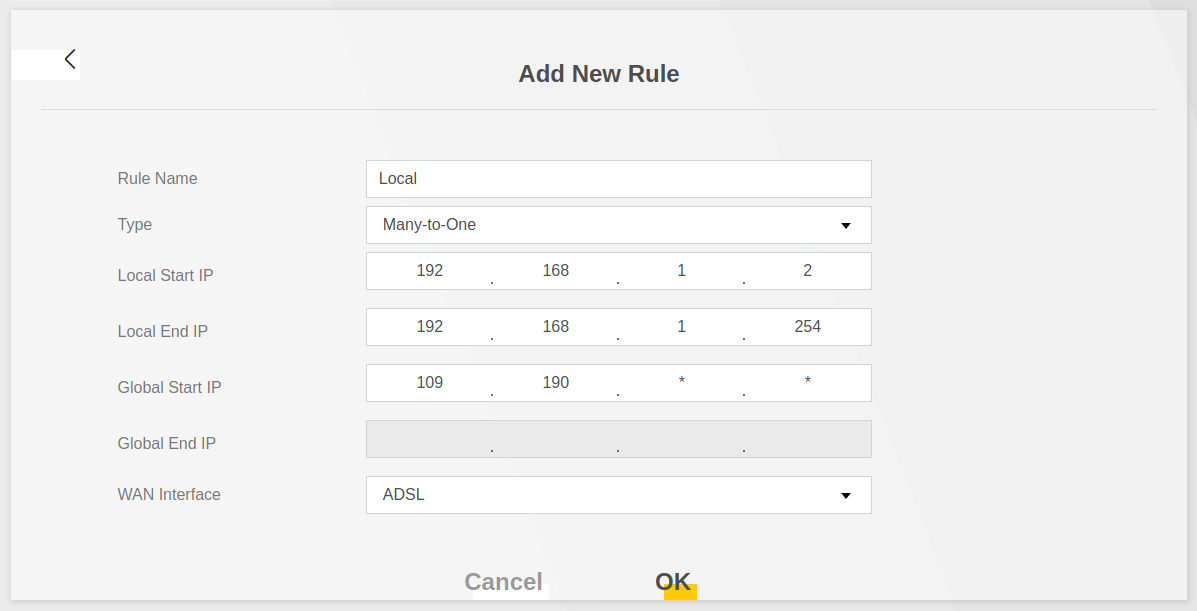

Complétez les informations demandées en vous aidant du tableau ci-dessous :

Informations	Description
Rule Name	Il s'agit du nom de la règle. Vous pouvez spécifier celui que vous souhaitez.
Type	Sélectionnez dans le menu déroulant `Many-to-One`.
Local Start IP	Indiquez `192.168.1.2`. Il s'agit de l'adresse par défaut, sauf si vous l'avez changée dans la configuration de votre box.
Local End IP	Indiquez `192.168.1.254`. Il s'agit de l'adresse par défaut, sauf si vous l'avez changée dans la configuration de votre box.
Global Start IP	Indiquez l'adresse IPv4 initiale que vous avez récupérée lors de l'étape 1 (celle mentionnée avec le masque /32).
WAN Interface	Sélectionnez le nom de l'interface récupéré précédemment (mentionné en dessous de « Connected Interface »).

Cliquez ensuite sur le bouton OK.

blocip

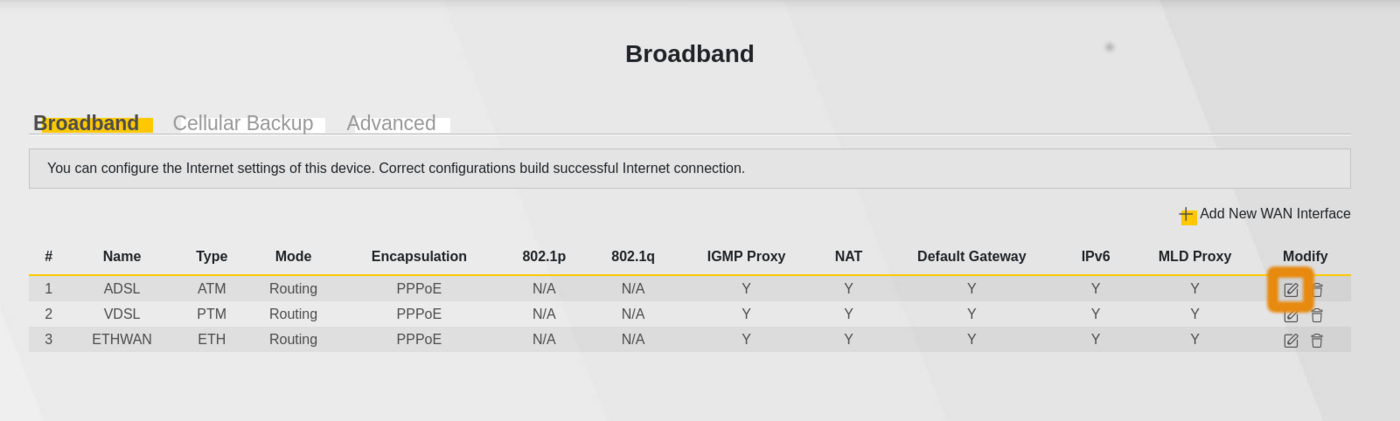

Toujours dans le menu Network Settings, sélectionnez le menu Broadband. Cliquez sur l'icône représentant une feuille et un crayon, à droite du nom de l'interface utilisée par votre modem. L'interface dépend de votre type de connexion :

ADSL : Pour une connexion de type ADSL.
VDSL : Pour une connexion de type VDSL.
ETHWAN : Pour une connexion de type FTTH.

blocip

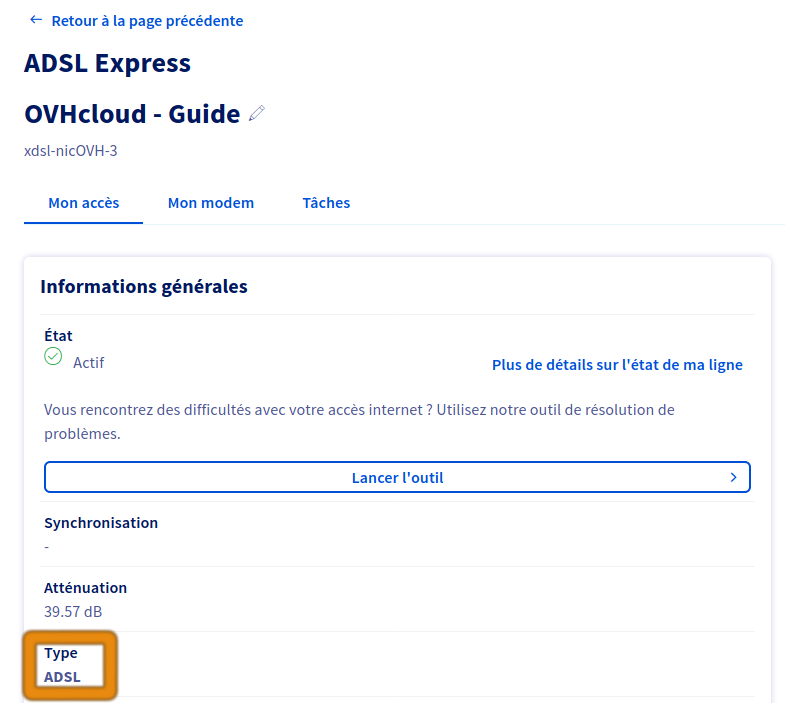

En cas de doute, le type de votre connexion est disponible sur l'espace client OVHcloud.

blocip

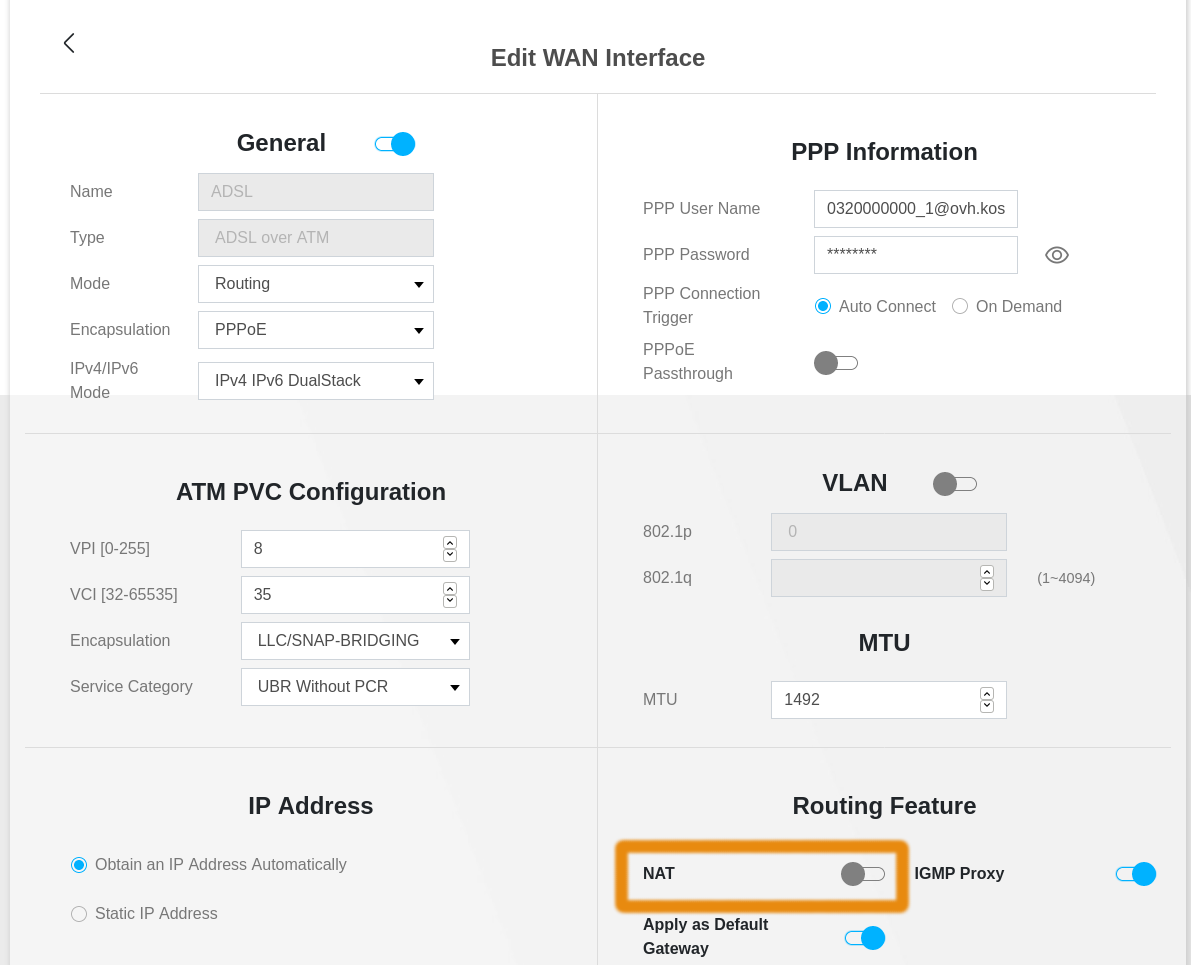

Dans la fenêtre qui apparaît, descendez jusqu'à la partie « Routing feature ». Désactivez le curseur à droite de NAT. Cliquez enfin sur le bouton Apply.

blocip

Étape 4 : configurer les adresses IP sur vos équipements

Votre bloc IP /29 étant à présent paramétré sur votre box OVHcloud, vous pouvez associer manuellement vos cinq adresses IP à vos équipements. À noter que le DHCP de votre box continue de fonctionner normalement, attribuant une adresse IP locale aux équipements reliés.

Pour réaliser une configuration sur l'un de vos équipements, vous aurez besoin des trois informations suivantes :

l'une des cinq adresses IP associables de votre bloc /29 : vous les avez récupérées lors de l'étape 1;
l'adresse de passerelle de votre bloc /29 : vous l'avez récupérée lors de l'étape 1;
le masque de sous-réseau : vous l'avez configuré lors de l'étape précédente ; il doit correspondre à 255.255.255.248.

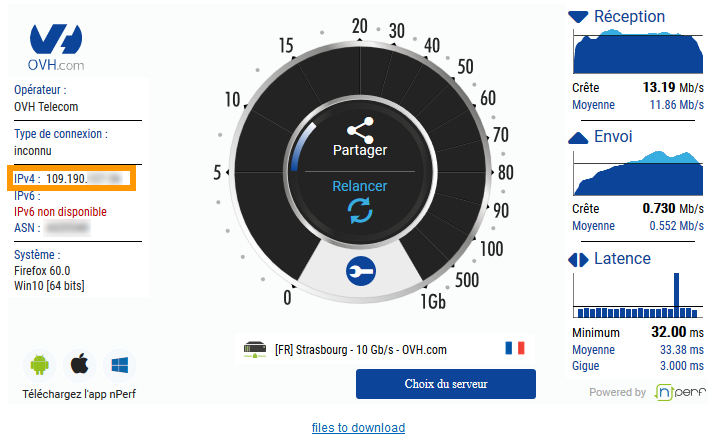

Une fois cette opération effectuée depuis un ordinateur, vous aurez la possibilité de tester l'attribution de nouvelles adresses IP en réalisant un test de débit depuis notre site http://ovh.net/. À la fin, celles-ci apparaîtront à côté de IPv4 à gauche.

blocip

Résiliation du bloc IP /29

Si vous souhaitez résilier votre bloc IP /29, suivez le cheminement décrit dans l'étape 1 puis cliquez sur l'icône corbeille à droite de votre bloc IP /29.
